2003款道奇车型杯托固定支架臂结构设计

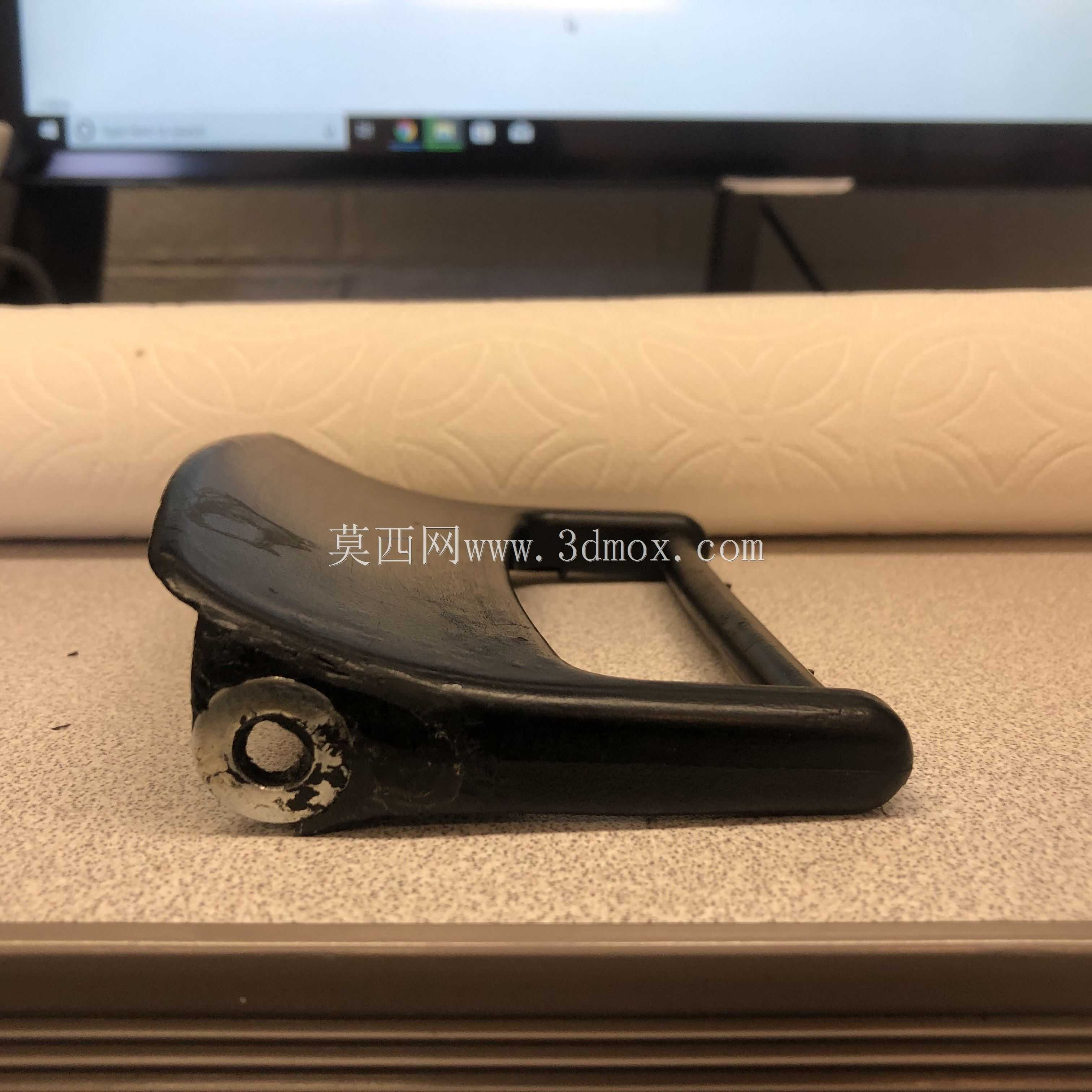

　　车载杯托支架臂作为汽车内饰系统中的小型功能承载部件，主要布置在驾驶舱中控区域相邻位置，承担水杯、瓶装饮品的限位承载功能，避免车辆行驶过程中饮品倾倒洒漏，影响驾乘人员操作或造成舱内污损。这款针对2003款道奇车型开发的杯托支架臂，在设计阶段首先匹配车型中控内饰的安装点位，整体采用悬臂式支撑结构，安装端预留与中控内饰板卡接、螺接结合的固定接口，安装边界完全贴合对应车型中控内饰的曲面弧度，不会与周边换挡机构、空调出风口调节部件产生运动干涉。支架臂的承载端设置有限位围挡结构，围挡弧度适配常规直径的车载水杯、瓶装饮料轮廓，承载面做了微幅内凹处理，提升容器放置后的稳定性，即使车辆经过颠簸路面、急加减速工况，容器也不会轻易滑脱。

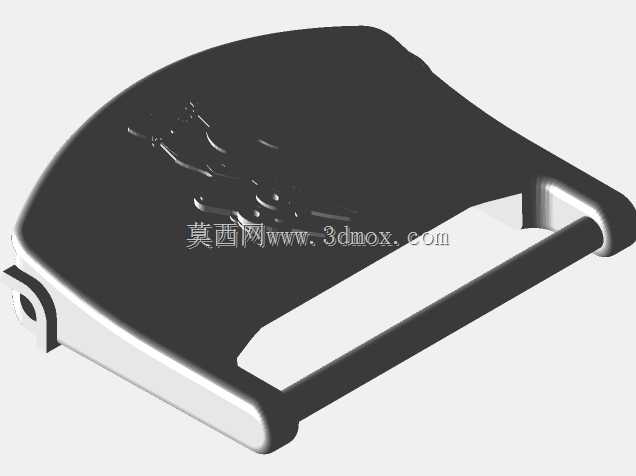

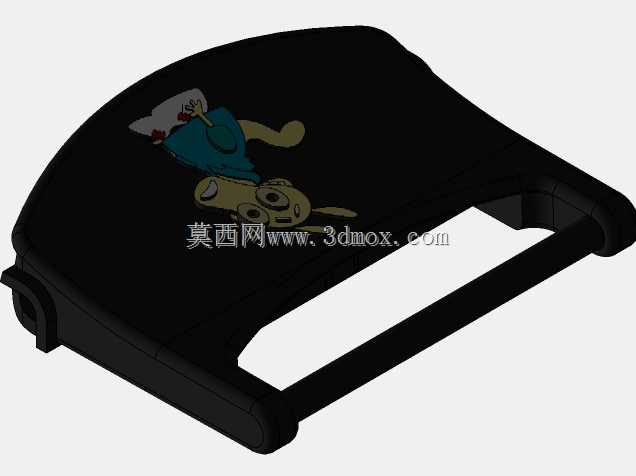

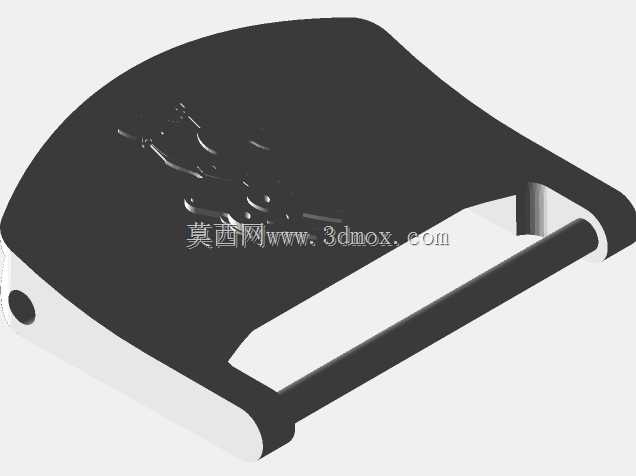

　　从结构受力角度出发，支架臂的臂身采用变截面设计，靠近安装固定端的位置截面厚度更大，向承载端逐步平滑过渡，既保证整体结构的抗弯折强度，又能尽可能减少材料占用，控制部件自重，适配汽车内饰轻量化的设计要求。在建模过程中，需要重点关注支架臂与周边内饰件的装配间隙，预留足够的安装公差余量，同时要考虑长期使用后的结构形变余量，避免反复承载后臂身出现下垂变形，导致杯托位置偏移影响使用。需要注意的是，当前模型的部分圆弧过渡位置的半径参数存在偏差，如果要用于3D打印样件验证或者开模生产，需要针对各圆弧衔接处的尺寸做微调校核，结合实际安装点位的实测数据修正曲面轮廓，确保打印或生产出的实体件能够顺利装配到对应车型的中控位置，同时满足承载强度要求。

　　实际装车场景中，这类支架臂除了承载饮品，也可临时放置小型随身物件，因此结构设计时除了垂向承载能力，也兼顾了一定的侧向抗冲击性能，臂身的加强筋结构隐藏在非外观面，不会破坏内饰整体的视觉一致性，安装后与周边内饰件的视觉风格保持统一，不会出现突兀的拼接感。
