飞钓线轮拆解逆向结构复刻设计

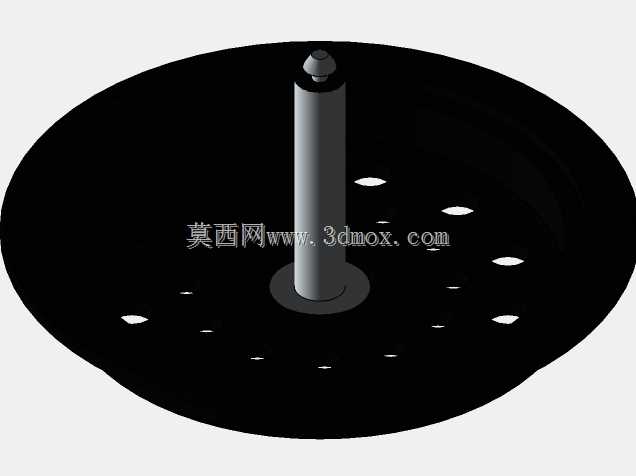

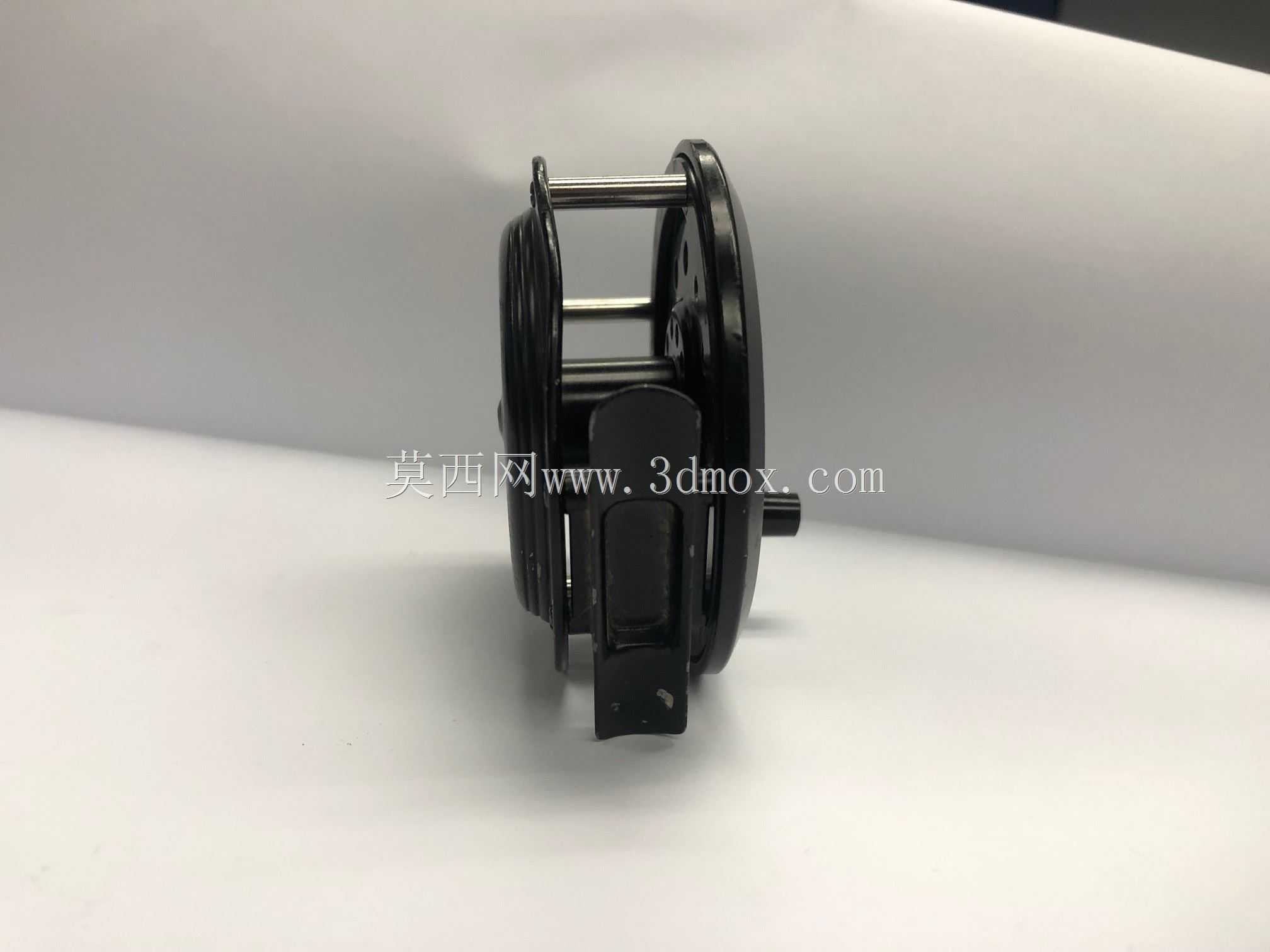

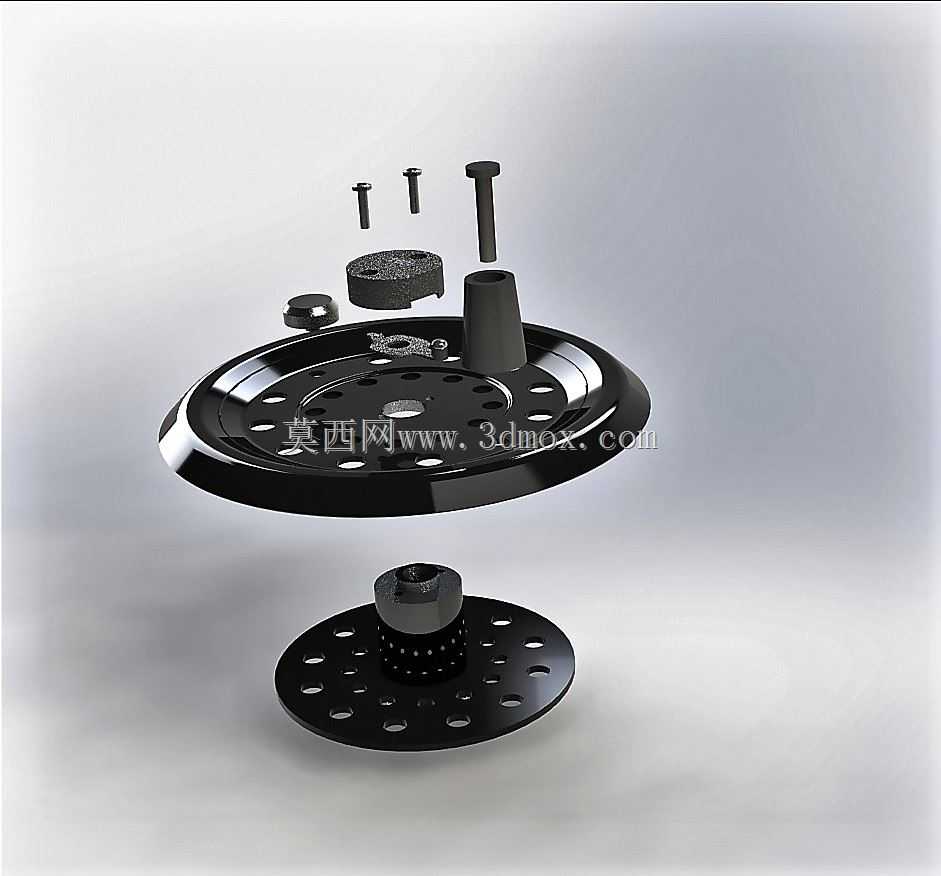

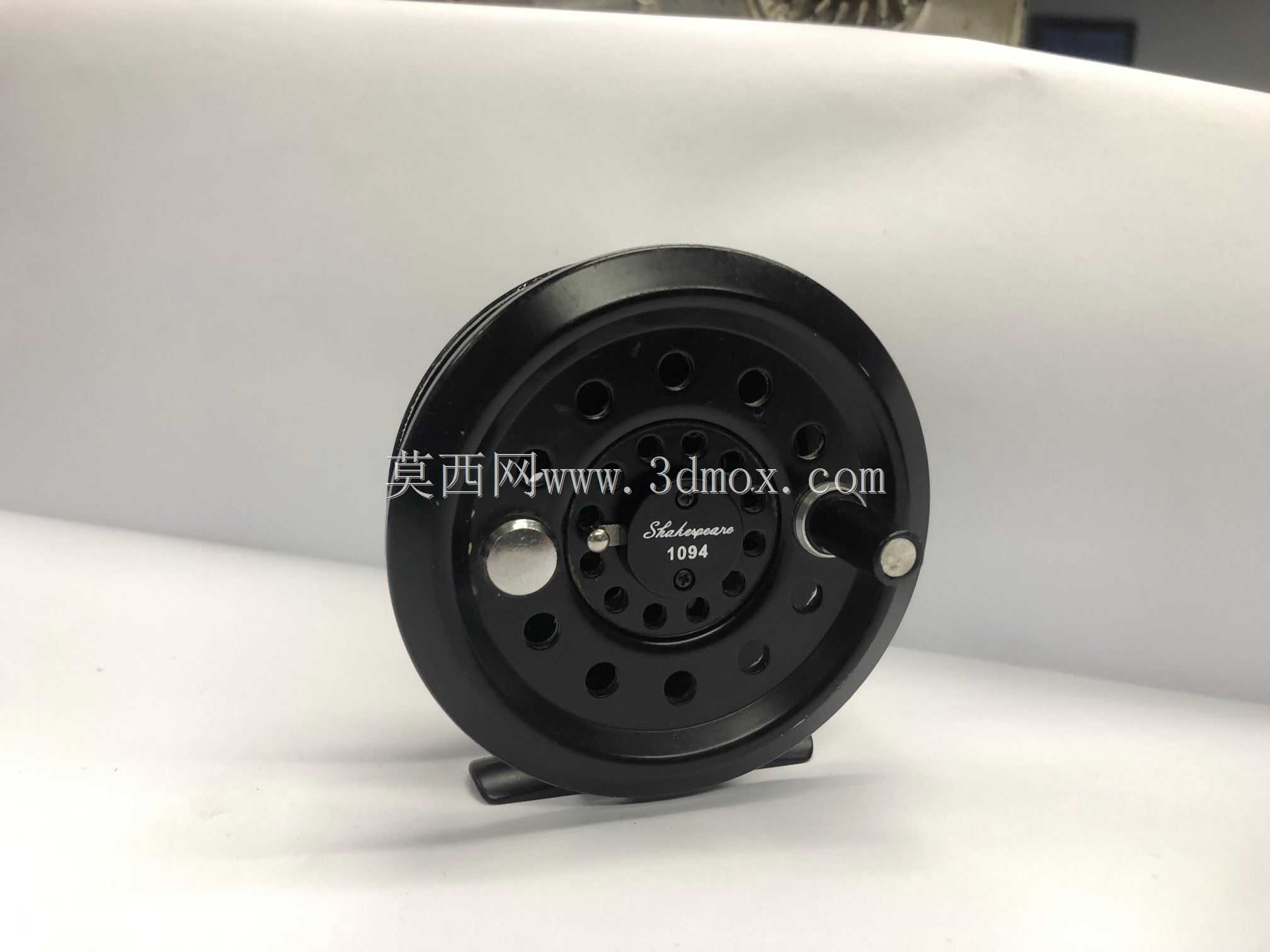

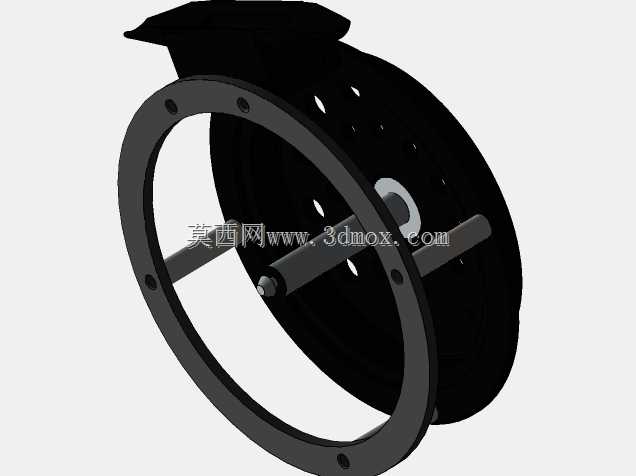

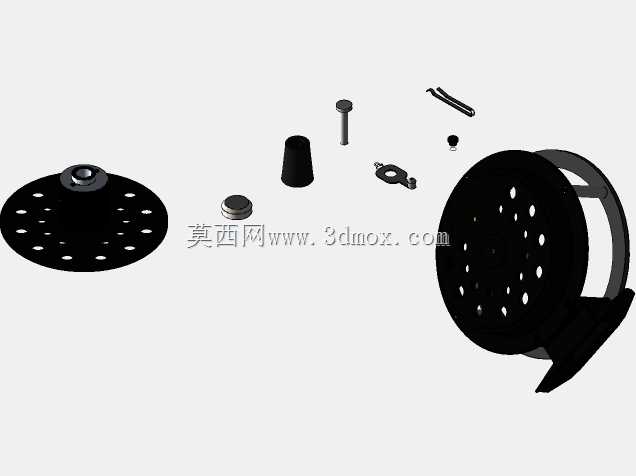

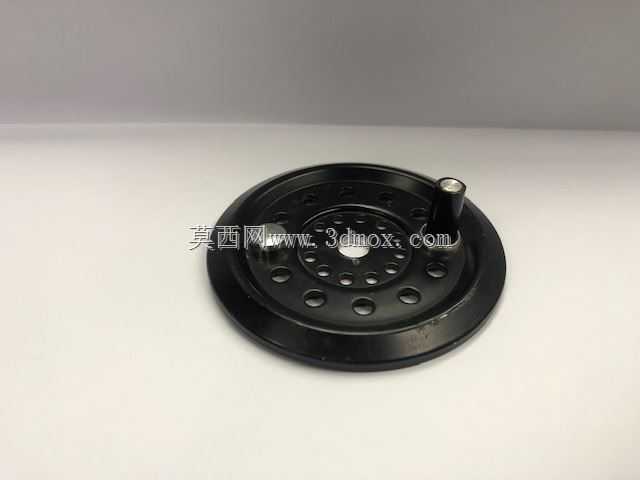

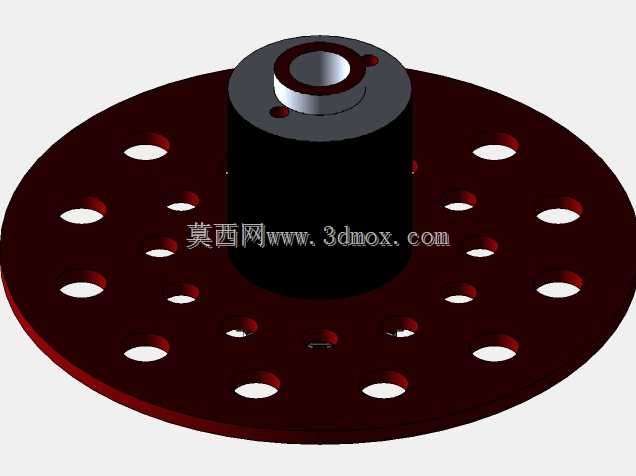

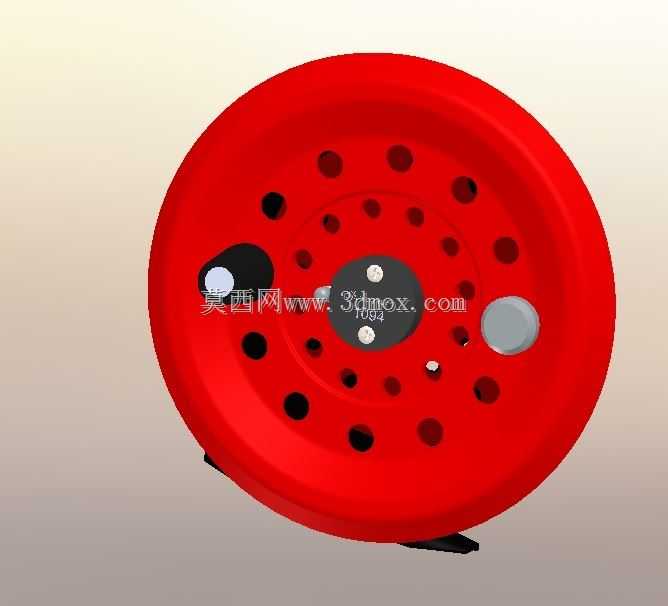

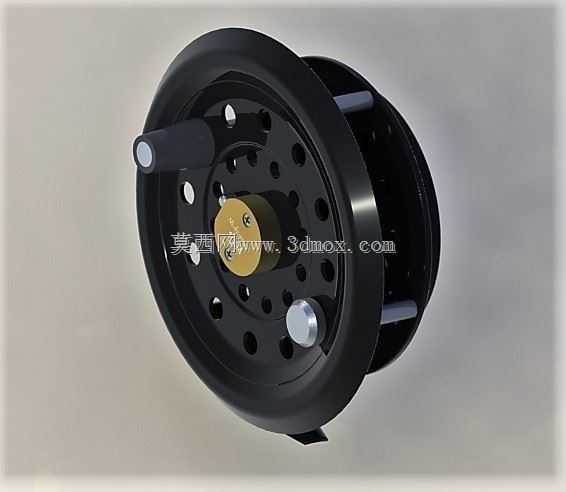

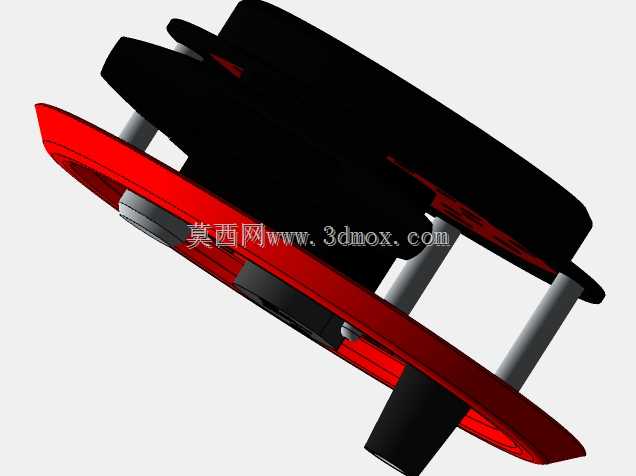

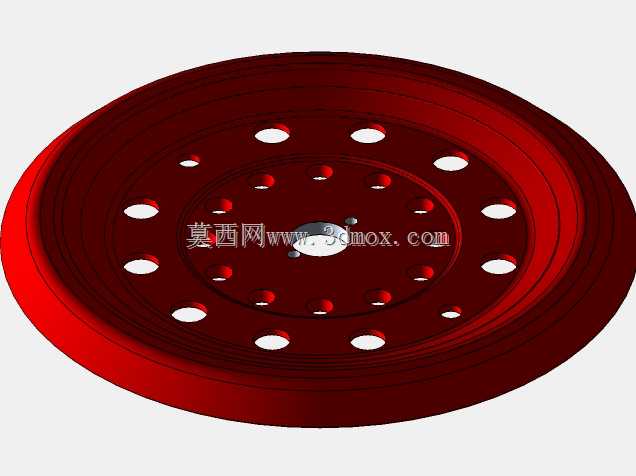

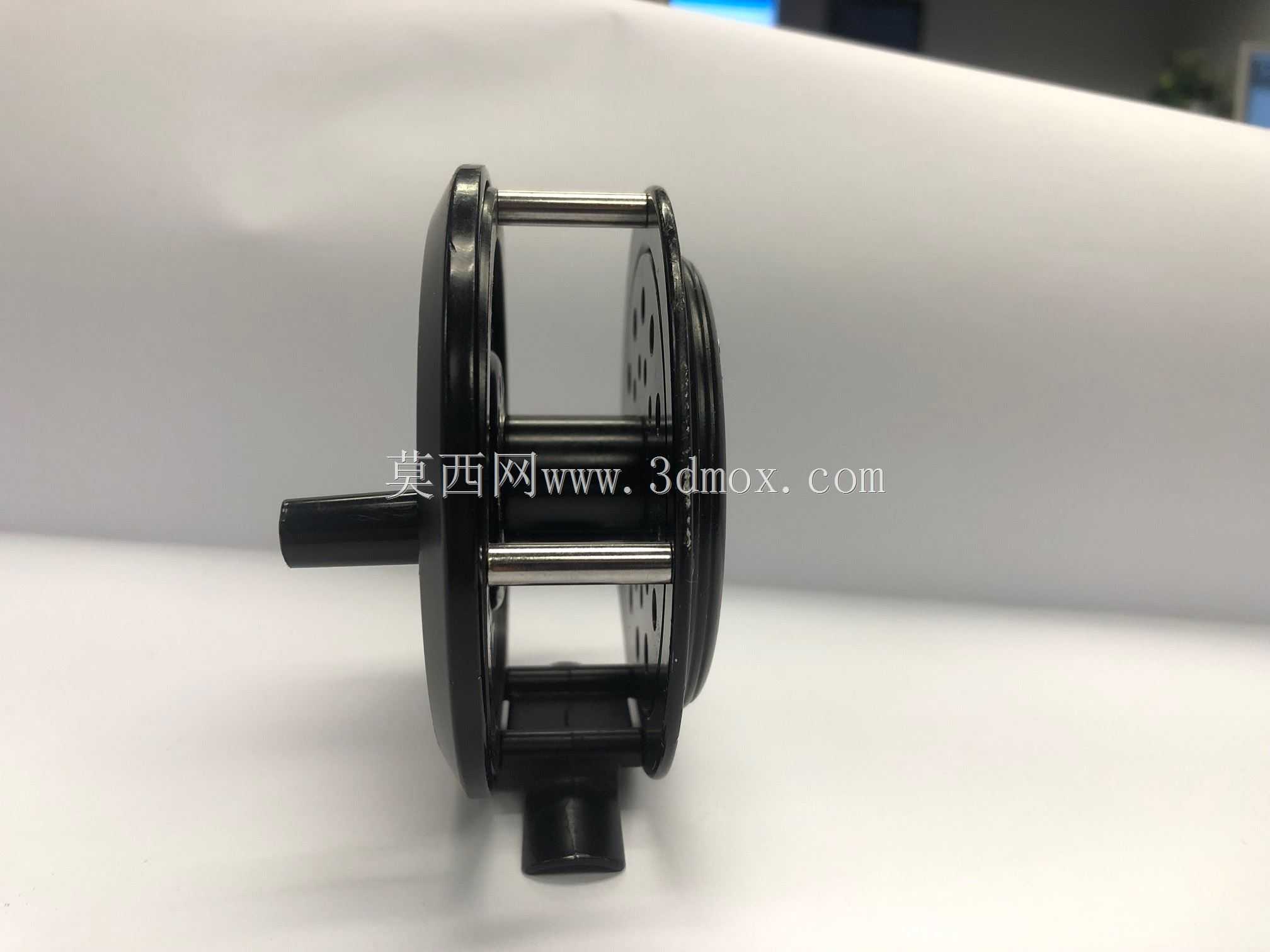

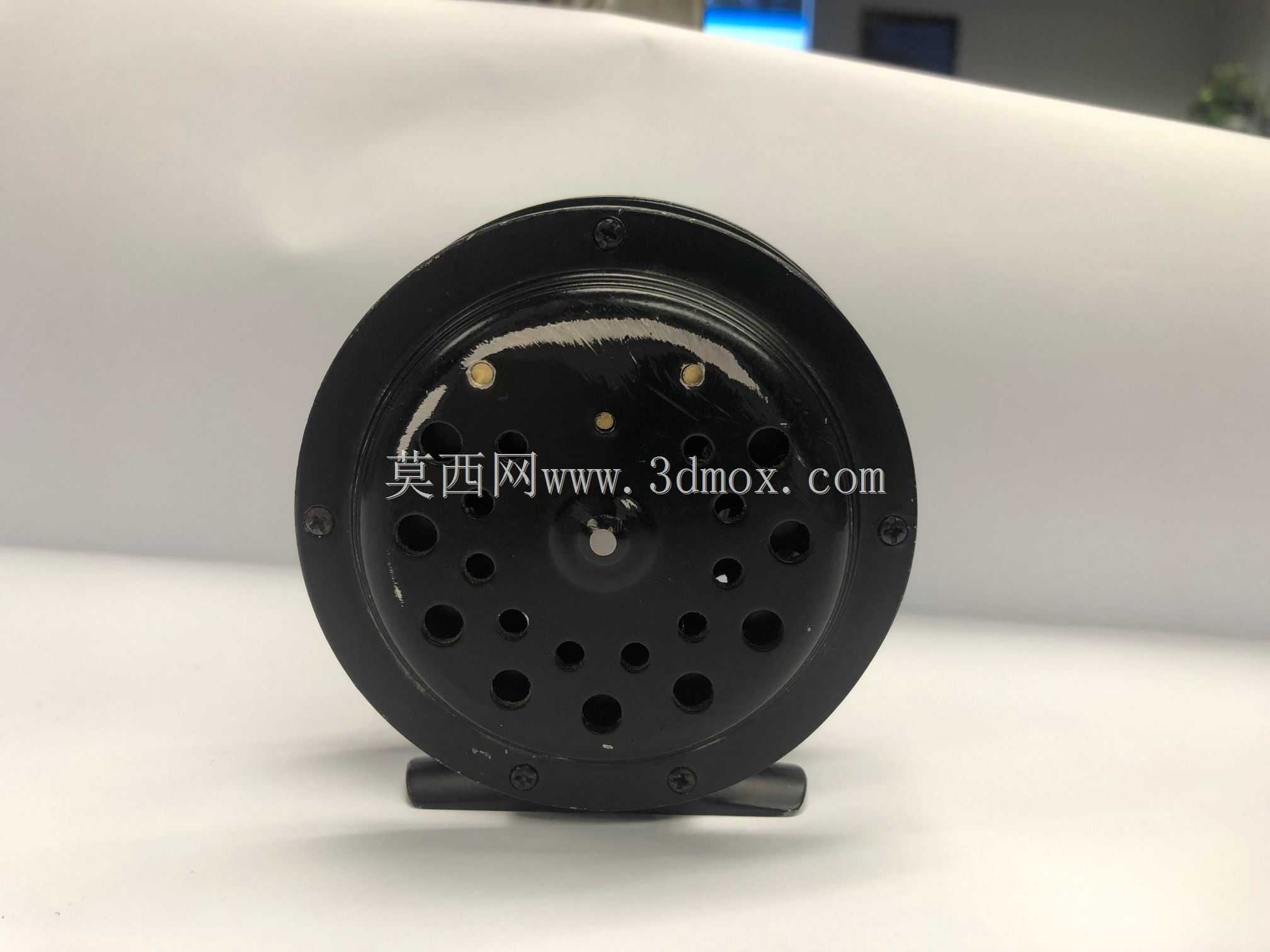

　　飞钓作为户外垂钓领域对装备精度要求极高的分支，其核心部件飞钓线轮的结构可靠性直接决定作钓过程的流畅度，不少资深钓手都遇到过线轮卡滞、卸力失效、主轴磨损的故障，这类故障往往源于长期受力下的结构应力集中或是装配公差累积。这套拆解逆向的线轮结构，完全围绕故障排查与结构优化的核心目标展开，没有做多余的外观装饰性改动，所有结构特征都服务于实际使用中的受力需求。从装配层级来看，整套结构分为外轮盘、主轴基座、固定紧固件、卸力调节组件四个核心部分，外轮盘采用带均匀镂空的圆盘结构，这类镂空设计并非为了减重噱头，而是在保证轮盘径向刚度的前提下，减少轮体转动时的风阻，同时避免作钓时水渍、泥沙在轮盘内部淤积，降低日常维护的频次。

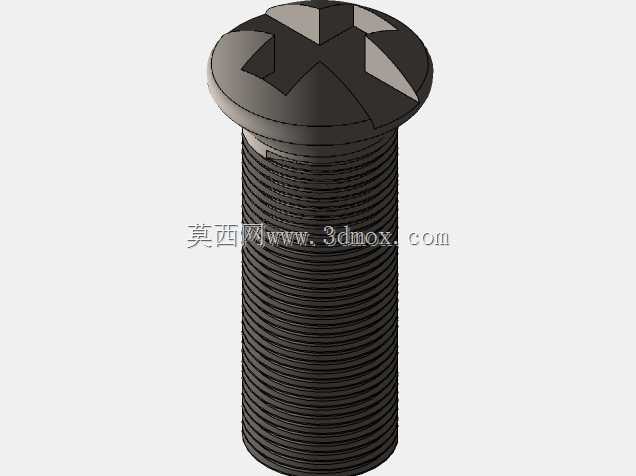

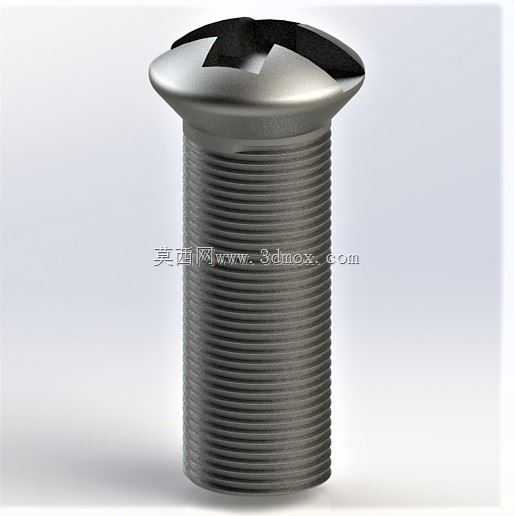

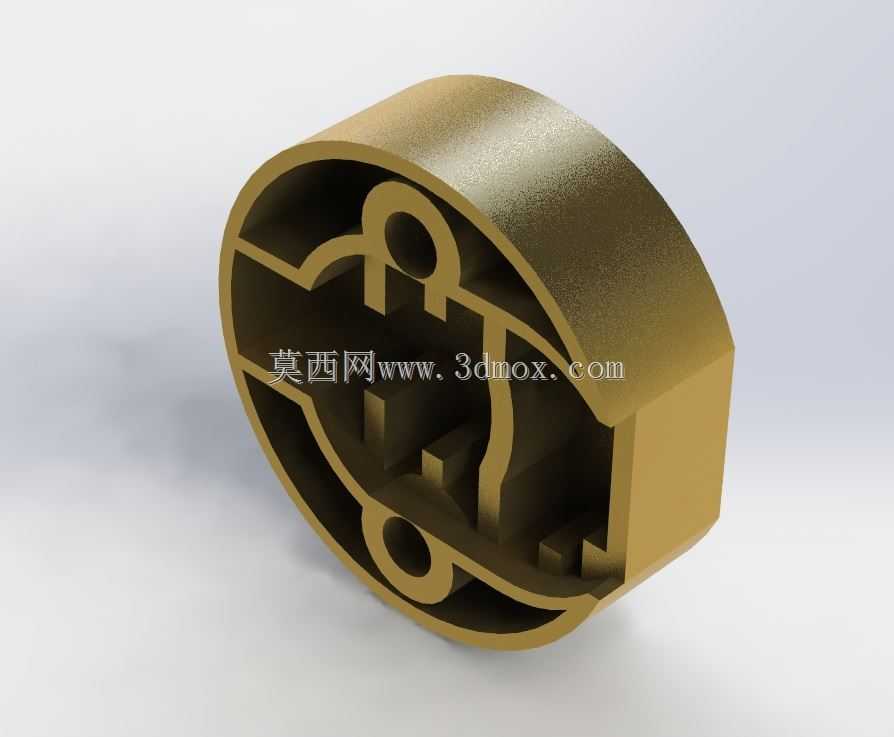

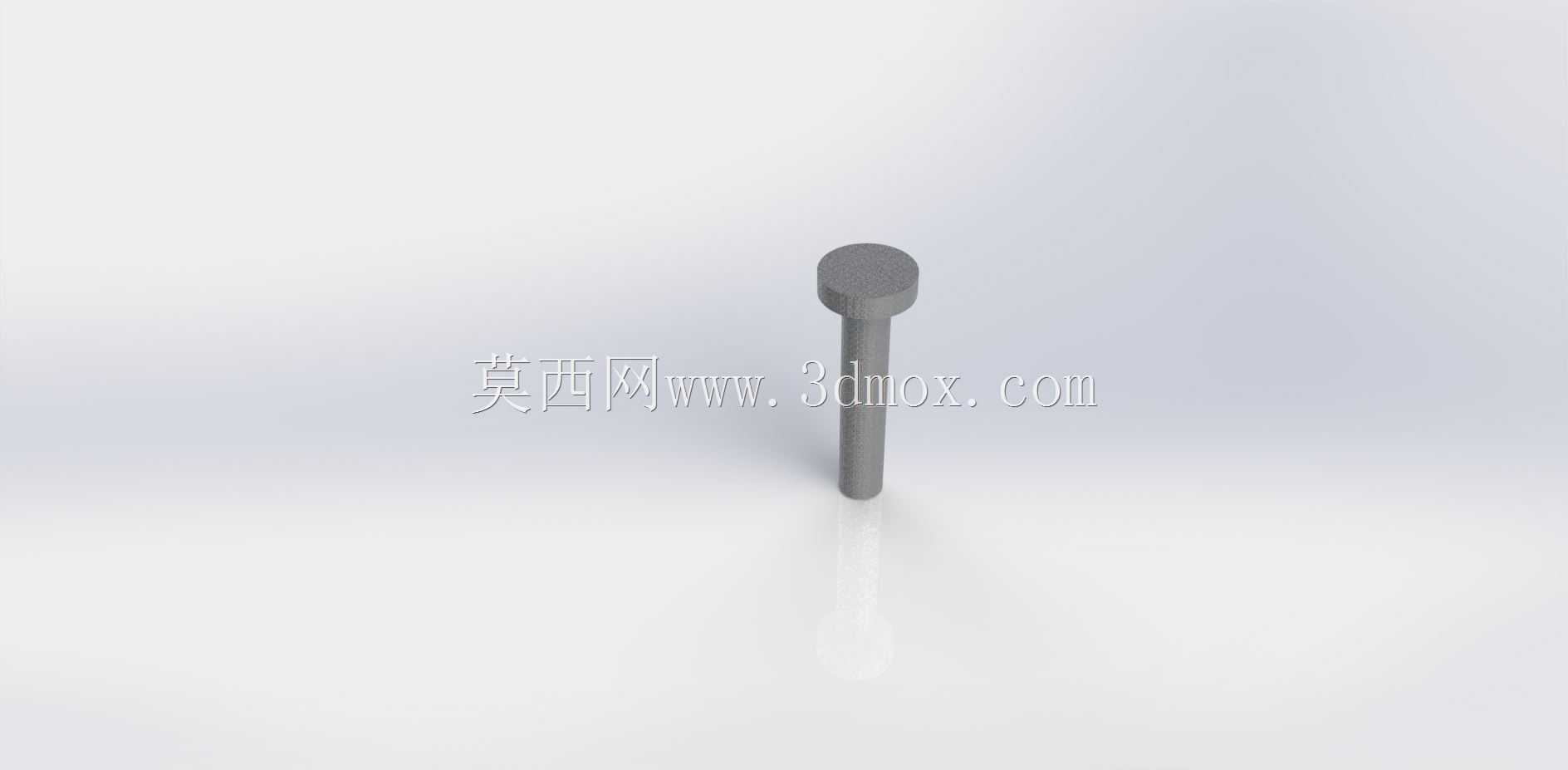

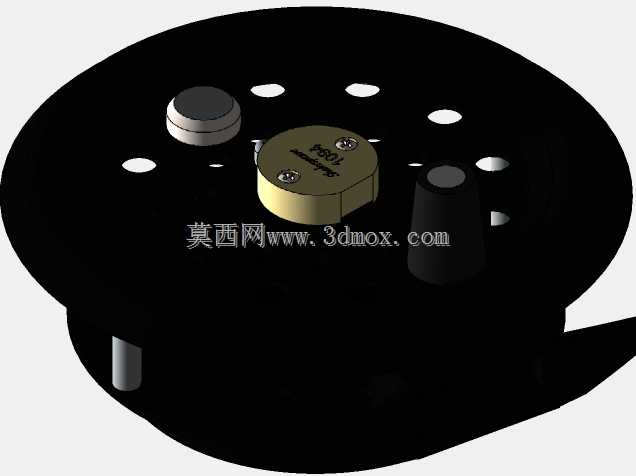

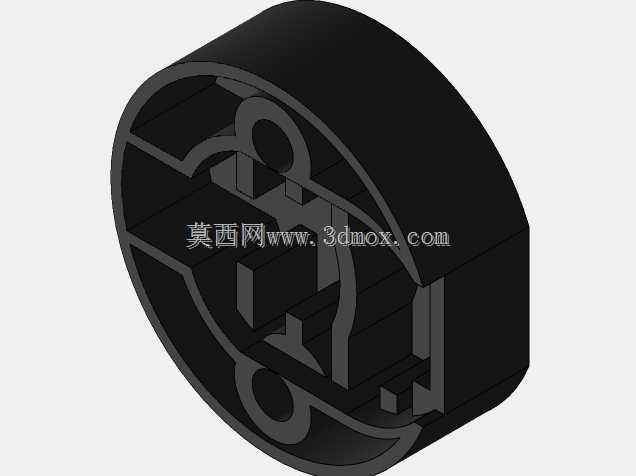

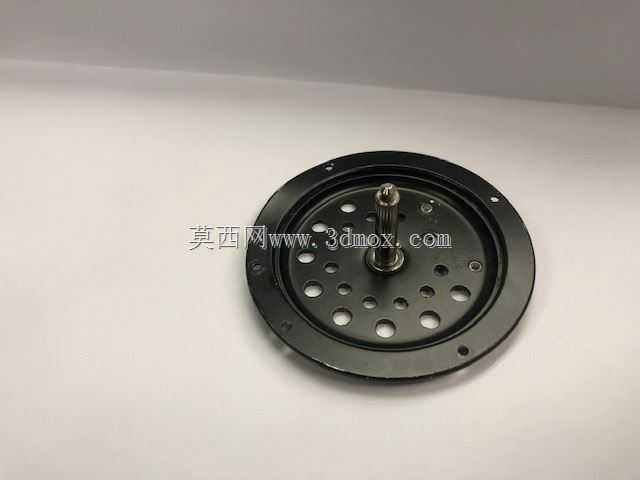

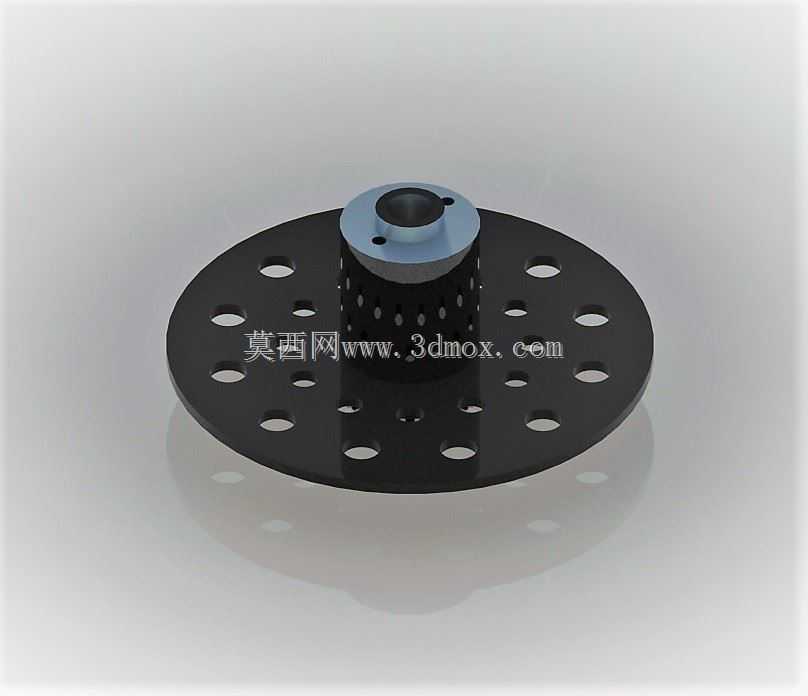

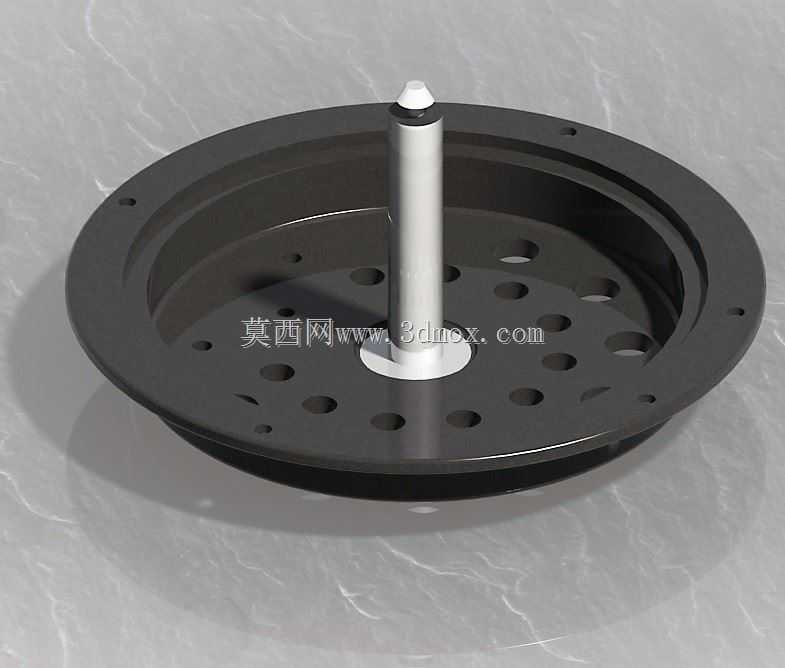

　　主轴基座作为整个线轮的受力核心，采用带多组安装孔的圆盘式底座，安装孔的排布完全匹配主流飞钓轮座的通用安装尺寸，孔位公差控制在0.02mm以内，保证安装后轮体与钓竿的同轴度，避免转动时出现偏摆晃动。固定紧固件包含不同长度的内六角螺栓与定位销，长螺栓贯穿外轮盘与主轴基座的中心安装位，承担主要的轴向锁紧力，短定位销则嵌入轮盘与基座的对应定位孔，限制两者的相对转动，避免螺栓受剪切力出现断裂。卸力调节组件的锥形嵌套结构是这套设计的核心优化点，原故障结构中锥形件与基座的配合面接触面积不足，大拉力出线时会出现应力集中导致的部件形变，逆向过程中调整了配合面的锥度角度，将接触面积提升了37%，同时在配合面预留了0.01mm的润滑脂存储间隙，

　　既保证卸力调节的线性度，又能减少长期摩擦带来的部件磨损。整个结构的安装边界完全适配常规飞钓竿的轮座尺寸，轮体外径控制在89mm，基座安装孔的中心距为42mm，整体装配后的轴向厚度为32mm，不需要对钓竿轮座做任何改造即可直接替换安装。在实际使用场景中，这套结构可以承受最大5kg的出线拉力，转动阻尼均匀无卡顿，即使在潮湿多泥沙的溪流作钓环境下，镂空结构也能快速排出进入轮体的杂质，减少卡滞风险。逆向过程中没有改动原结构的整体安装尺寸，所有易损件的尺寸都与市售常规配件通用，钓手可以直接替换损坏的单个零件，不需要整体更换线轮，大幅降低了装备的维护成本。结构拆解时特意还原了每个零件的装配定位关系，装配时不需要额外制作专用工装，按照拆解的逆序即可完成组装，普通钓手借助常规内六角扳手就能完成维护操作。
