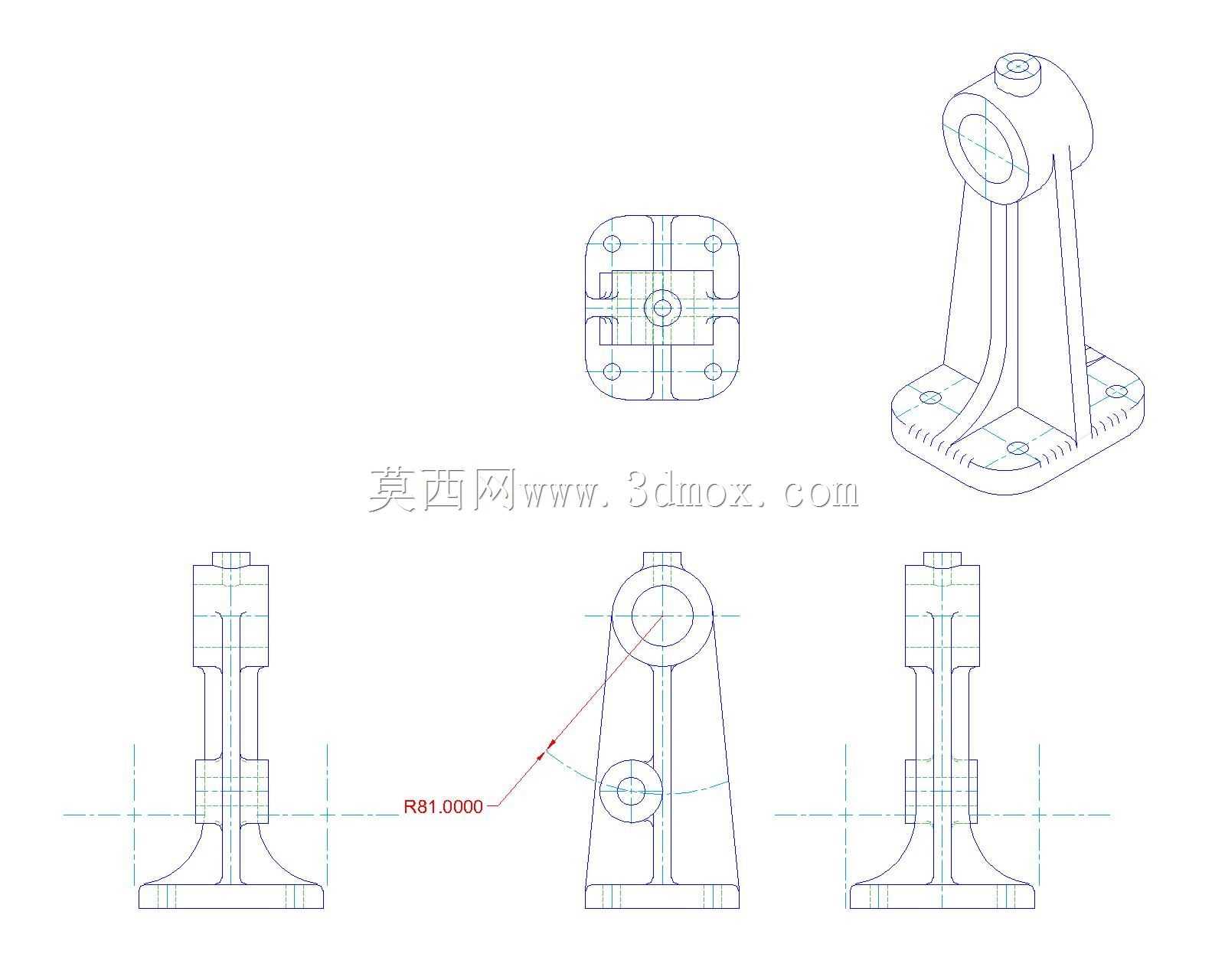

立式双孔轴承支撑座结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:668969
  • 立式双孔轴承支撑座结构设计
  • 立式双孔轴承支撑座结构设计
  • 立式双孔轴承支撑座结构设计

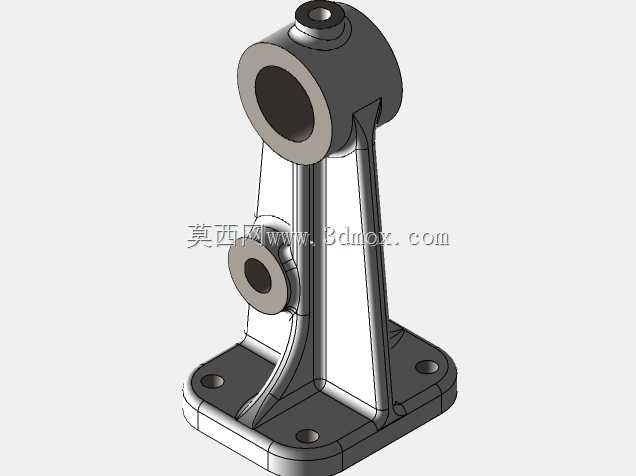

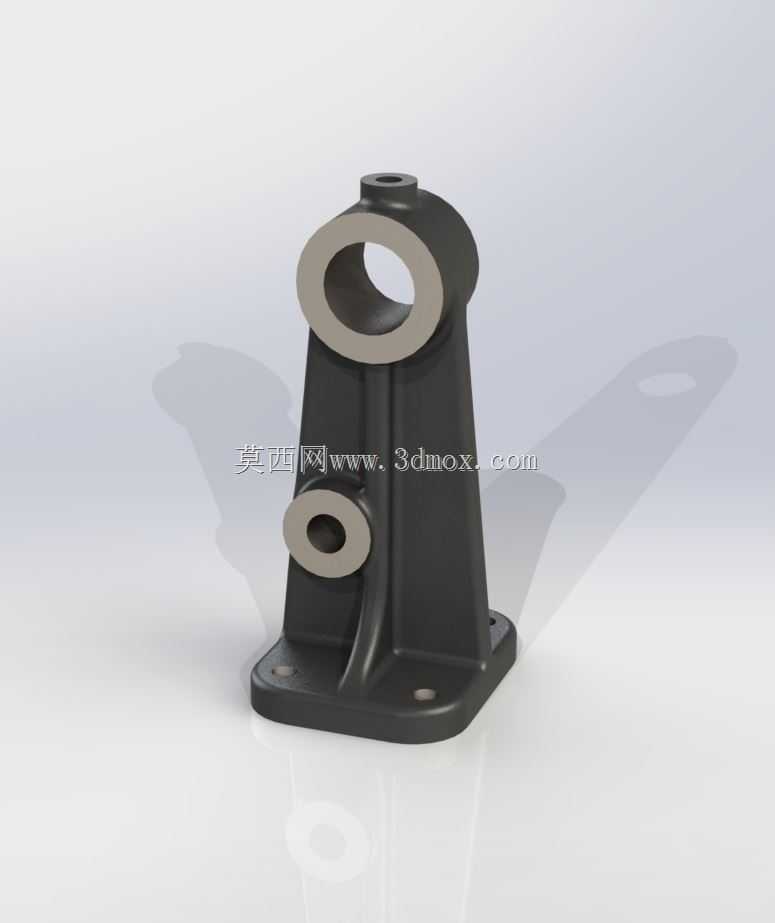

  这类立式双孔轴承支撑结构,在中小型传动设备的布局里出镜率极高,不管是轻工输送线的从动辊组支撑、小型机床的辅助传动轴定位,还是通讯设备内部的走线辊、张紧轮安装位,都能见到同构型的零件。实际使用中,它的核心作用是为两根存在空间位置差的回转轴提供稳定的径向与轴向支撑,底部带安装孔的法兰底板直接贴合设备安装基面,通过螺栓锁紧后,能抵消轴系运转时产生的径向跳动与倾覆力矩,避免轴端出现窜动影响传动精度。从结构设计逻辑来看,主体采用立式立板搭配底部加强筋的构型,两个轴承安装孔呈上下错位布置,大孔径位用于安装主传动轴的配套轴承,小孔径位对应辅助轴、张紧轴的轴承安装,孔位的同轴度、孔与安装基面的垂直度是加工时的核心管控指标,一旦偏差超差,

  会直接导致轴承装配后出现别劲、运转温升过高的问题。立板与底板衔接处的过渡圆角、加强筋与立板的相切过渡,是很多新手建模时容易忽略的细节,若直接做直角衔接,不仅铸造时会出现应力集中导致铸件开裂,后续机加工装夹、设备长期受交变载荷时,衔接位置也容易出现疲劳断裂。安装边界方面,底板的四个安装孔采用对称布置,孔距匹配常规型材安装面的孔位标准,安装时不需要额外做转接板,可直接固定在槽钢、铝型材框架或者焊接机座的加工基面上;轴承孔的端面预留了轴承外圈的定位台阶,装配时轴承外圈抵靠台阶面即可完成轴向定位,不需要额外加装轴用挡圈或者端盖做轴向限位,能减少装配环节的零件数量。整个零件的壁厚采用均匀化设计,适配砂型铸造的工艺要求,

  避免壁厚差过大导致铸造时出现缩孔、冷隔缺陷,外露的棱边全部做了倒角处理,既去除了加工毛刺避免装配时划伤操作人员,也能减少应力集中点。实际选型时,需要根据承载轴的轴径匹配对应轴承孔的尺寸,同时核算立板的悬臂高度是否满足轴系的载荷要求,若径向载荷偏大,可适当加厚立板厚度、加大加强筋的宽度,提升整体结构的刚性,避免轴系运转时支撑座出现共振。
