适配激光切割机的DIY空气过滤辅助装置

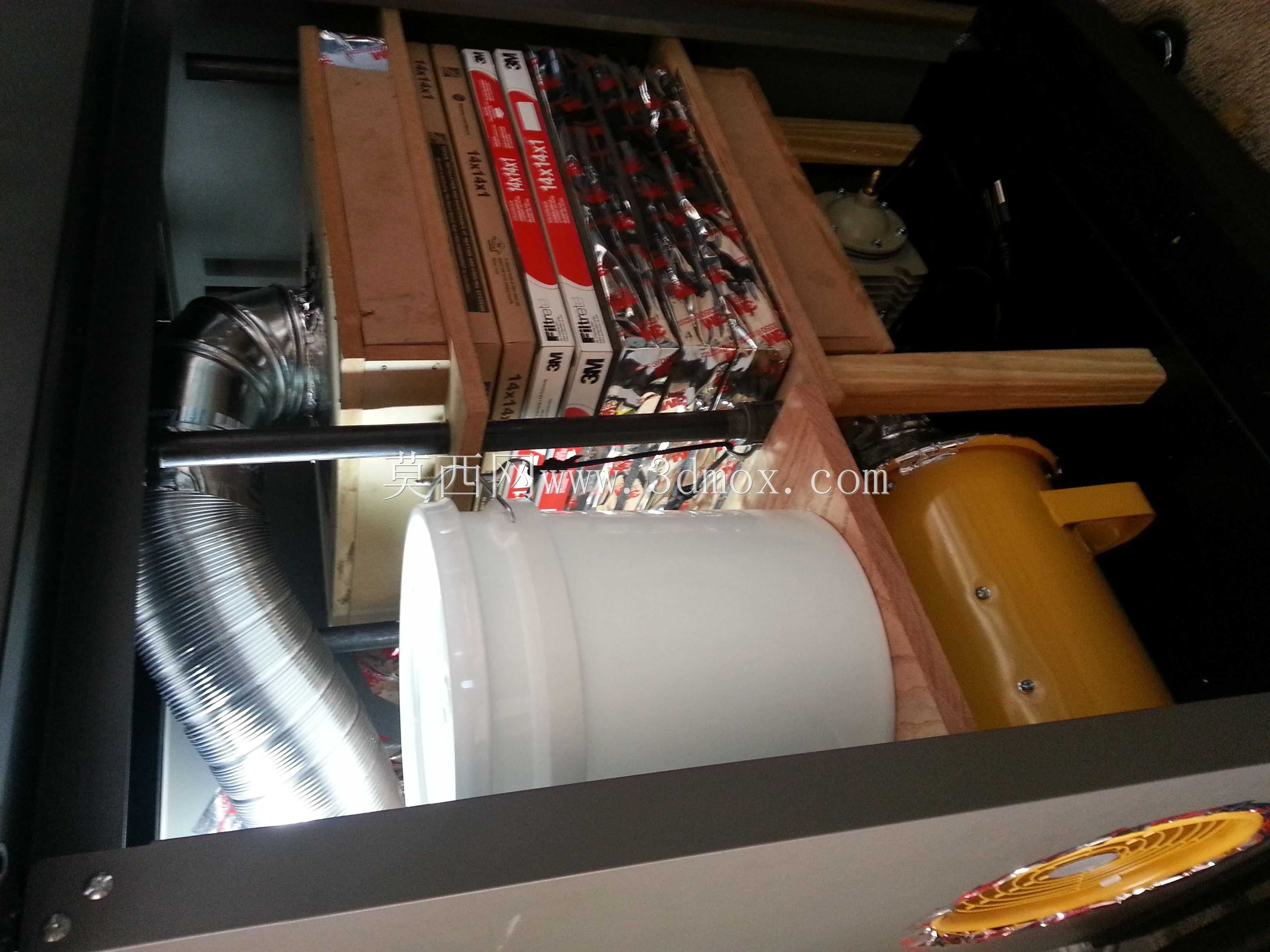

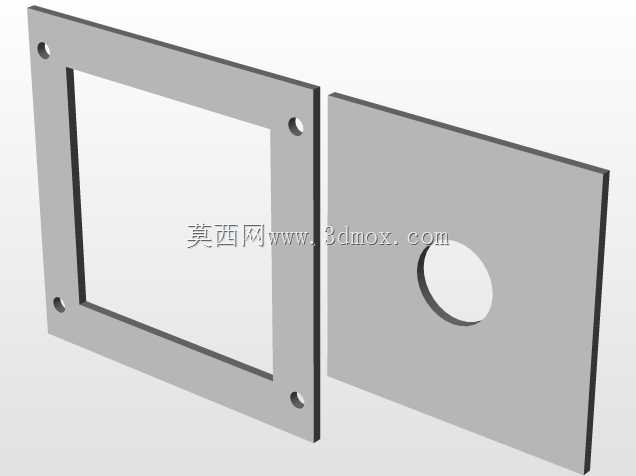

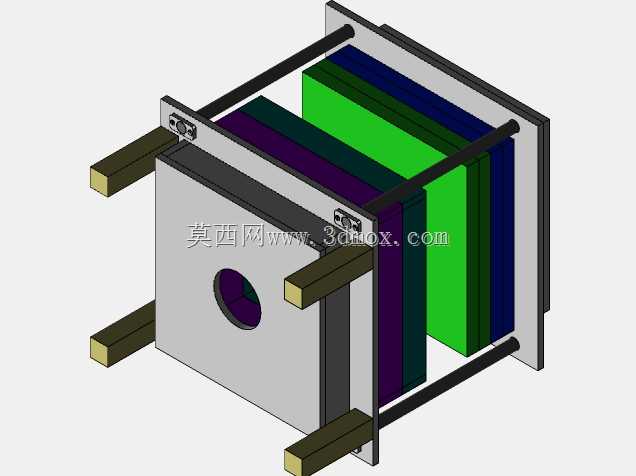

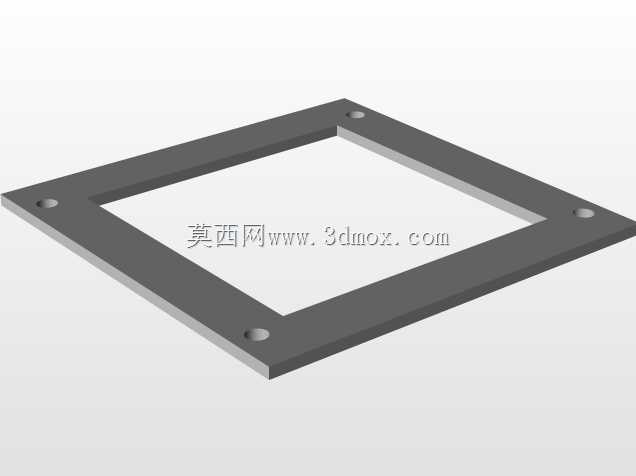

　　在中小功率激光切割加工场景中，加工亚克力、薄木板、皮革等非金属材料时会产生大量含烟尘、挥发性有机物的废气，若直接排放不仅会污染车间作业环境，附着在激光聚焦镜表面的烟尘颗粒还会降低镜片透光率，导致切割能量损耗、切口毛边严重，甚至引发镜片过热烧损的故障。这套DIY过滤辅助装置正是针对这类配套需求设计，可直接对接多数国产中小幅面激光切割机的排气端口，无需对原有设备的气路结构做大规模改造。从结构设计来看，装置采用立式柜式布局，外壳采用折弯钣金拼接成型，侧面预留标准法兰接口可直接对接设备原有排气软管，柜体内部预留了多级过滤层的安装空间，从进气端到排气端依次可放置初效过滤棉、活性炭吸附层、高效过滤芯，不同层级分别拦截大颗粒烟尘、吸附气态异味、

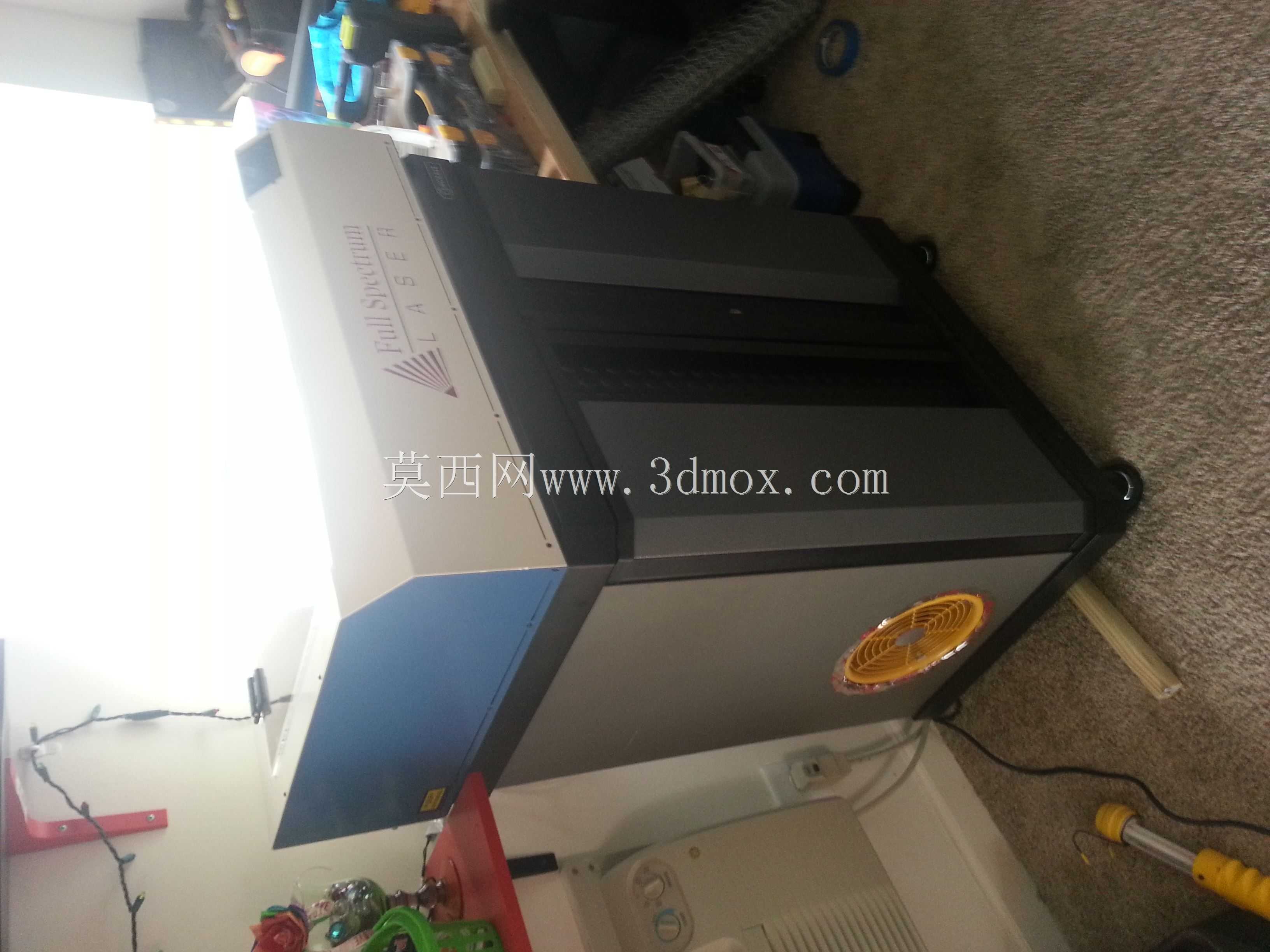

　　过滤细小微粒，排气端配置的轴流风机可提供稳定的负压抽吸力，保证切割区域产生的废气能被完全收集，不会出现烟尘从设备缝隙逸散的情况。设计时充分考虑了日常维护的便利性，柜体正面采用快拆式门板结构，更换过滤耗材时无需拆卸整体管路，只需打开门板即可逐层取出旧耗材完成替换，单次维护耗时可控制在十分钟以内。安装边界方面，装置整体占地面积不足0.3平方米，高度适配多数车间设备旁的空余空间，无需额外做地基固定，底部可选配脚轮方便根据设备布局调整摆放位置，气路接口采用通用尺寸规格，可适配不同管径的排气软管，无需额外定制转接头。实际使用中，该装置可将激光切割产生的废气处理后直接在车间内循环排放，无需架设长距离室外排气管道，尤其适合场地受限、

　　无法布设外排管路的小型加工车间、创客空间、院校实训实验室使用，在保证过滤效果的同时，大幅降低了激光设备配套环保设施的改造成本。装置的结构预留了足够的拓展空间，使用者可根据加工材料的特性调整内部过滤层的配置，比如加工橡胶类异味较重的材料时可增加活性炭层的厚度，加工厚木板产尘量较大时可增加初效过滤层的密度，灵活适配不同的加工工况需求。柜体侧面的风机采用独立供电设计，可直接对接车间常用的220V交流电源，无需从激光设备内部取电，不会干扰原有设备的电路运行，风机转速可根据实际产尘量做档位调整，在保证抽排效果的同时控制运行噪音，避免车间噪音超标。
