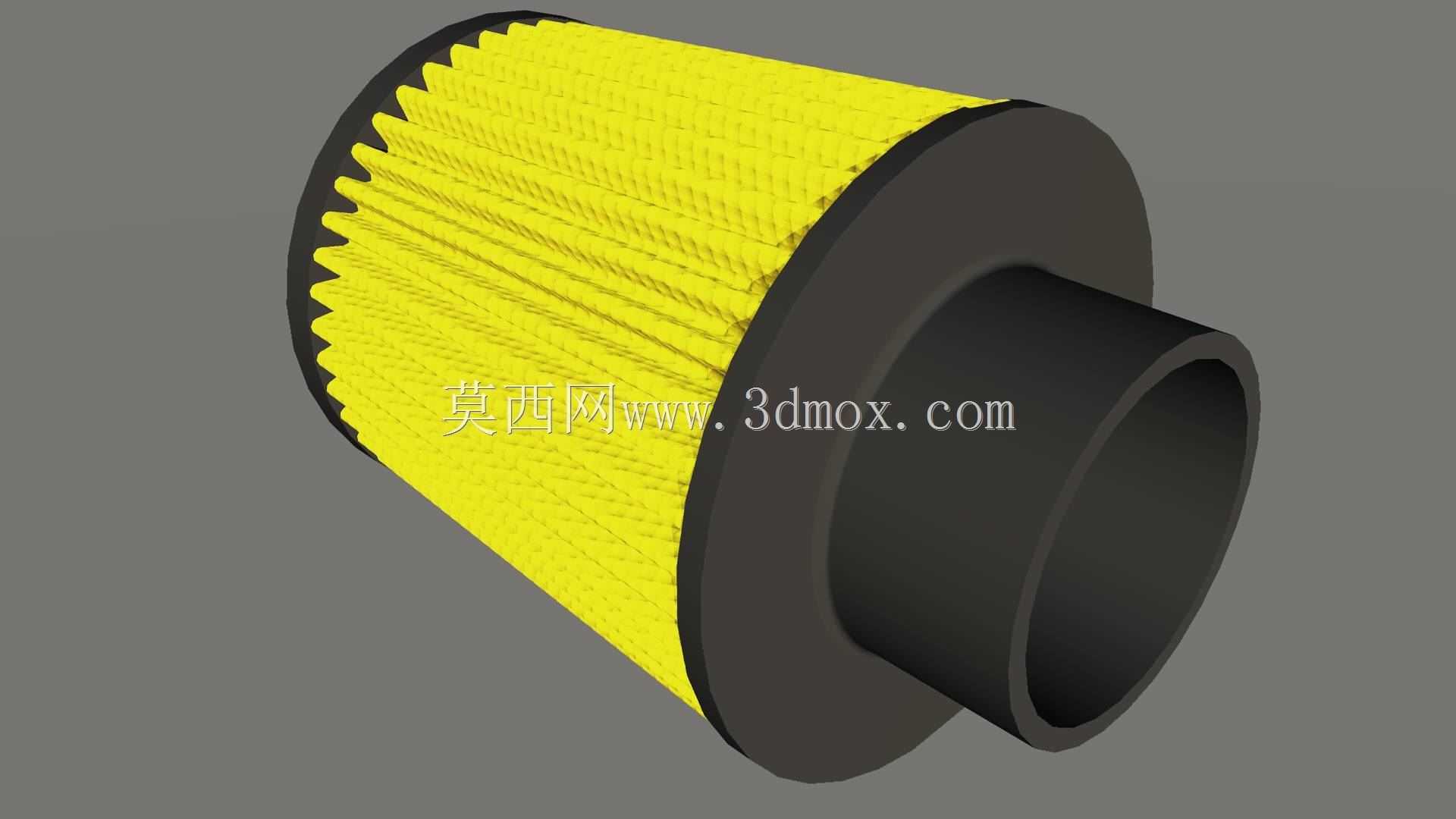

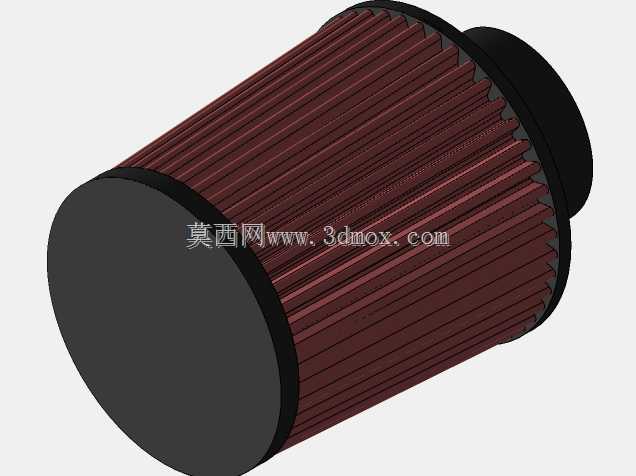

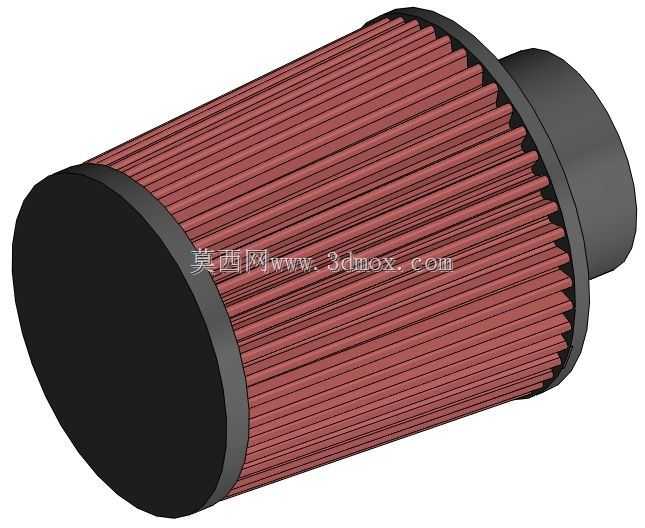

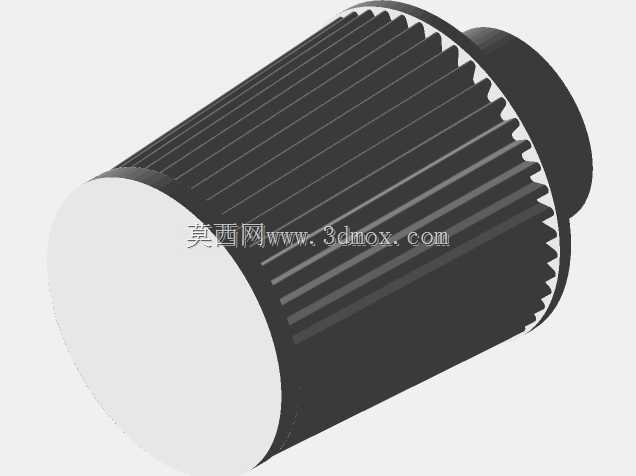

改装车用锥形高流量空气滤清器结构

　　这款锥形空气滤清器主要面向民用车辆进气改装、小型通用动力设备进气过滤场景，区别于原厂平板式空滤的布局限制，锥状结构可在有限的发动机舱安装空间内，最大化拓展滤纸有效过滤面积，适配大流量进气需求的动力升级工况。从实际使用场景来看，这类空滤常被用于自吸车型进气升级、小型涡轮增压机型的进气端前置过滤，也可配套小型发电机组、工业吸尘设备的进气端做初级过滤，能在进气阻力可控的前提下，拦截空气中的硬质粉尘、砂砾与悬浮碎屑，避免杂质进入气缸或叶轮腔造成磨粒磨损。

　　结构设计上，滤材采用褶皱式排布，沿锥形周向均匀分布的折痕可在有限的锥面轮廓内，将有效过滤面积提升至同口径圆柱空滤的1.4倍左右，同时折痕的支撑结构可避免高进气负压下滤材出现吸瘪变形，保证全工况下进气通流截面的稳定性。两端的密封端盖采用硬质橡胶材质，大端为封闭结构，边缘做圆弧过渡，可避免进气气流在端面形成紊流涡旋，降低进气阻力；小端为标准直插式接口，接口外径适配市面主流的76mm进气软管管径，接口外壁预留环形卡箍安装槽，安装时通过喉箍锁紧即可实现端面密封，无需额外打胶或加装密封垫片，可适配不同角度的进气管道布局，安装边界灵活，无需对周边机舱部件做大规模切割改动。

　　设计过程中优先平衡了过滤效率与进气阻力的矛盾，锥度设置为1:6，既保证大端有足够的展开面积，也避免锥度过大导致滤材折痕根部出现气流死区，实际通流时气流可沿锥面均匀穿过滤材，不会出现局部流速过高导致的滤材过早堵塞问题。滤材选用浸渍树脂的纤维滤纸，表面做疏水处理，可抵御日常行驶中溅入的少量水汽，避免滤纸遇水膨胀导致进气阻力骤升。整体外形的最大外径为150mm，总长度200mm，安装时仅需保证小端接口与进气管道对接同轴，周边预留10mm以上的散热间隙即可，不会与周边的电瓶、冷却水管、线束等部件产生干涉，适配绝大多数横置、纵置布局的小型乘用车发动机舱，也可根据设备安装空间调整接口朝向，无需改动滤清器主体结构。日常维护时仅需拆下清理表面积尘即可重复使用，相比一次性原厂空滤，维护成本更低，高流量特性也可匹配动力升级后的进气量需求，不会因进气限流导致动力输出受限。
