双塔吸附式压缩空气干燥装置结构设计

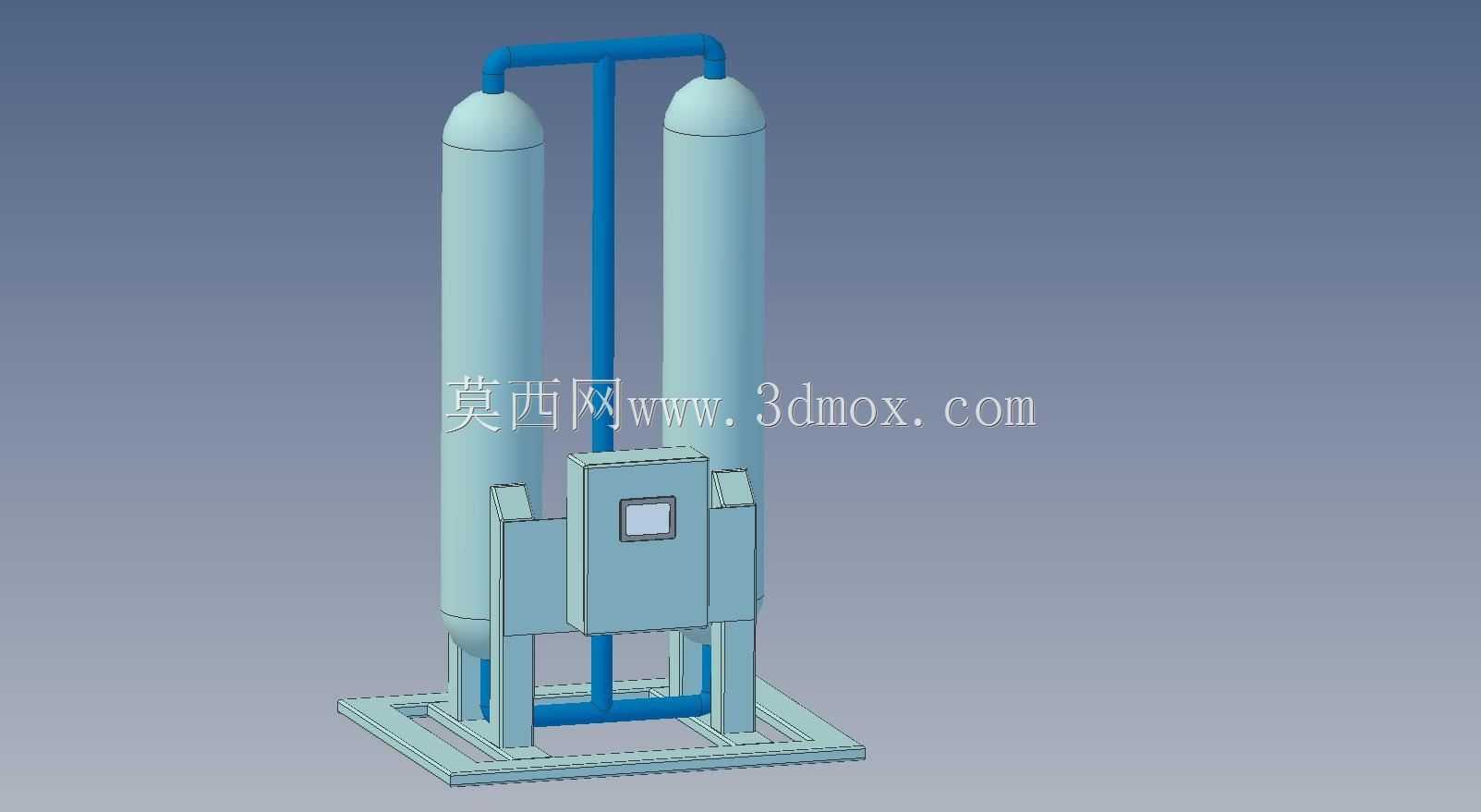

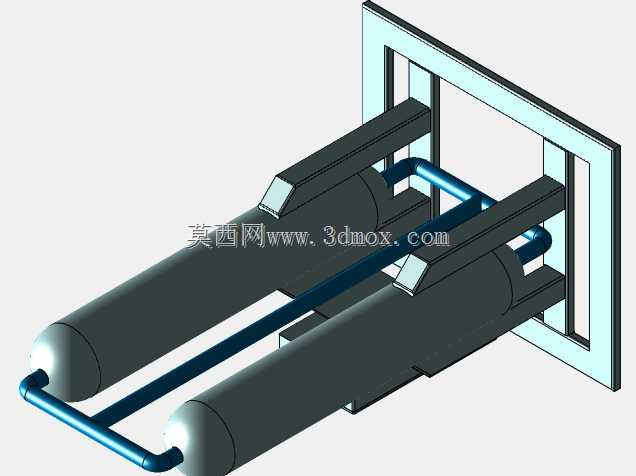

　　这套双塔结构的干燥装置，主要面向工业气动系统的气源处理环节，在气动生产线、仪表供气、喷涂作业、精密气动设备供气场景中承担核心的气源干燥职能，去除压缩空气中夹带的饱和水蒸气，避免后续管路结露锈蚀、气动元件卡滞、喷涂面出现水痕瑕疵、仪表测量失准等常见工程问题。从结构设计逻辑来看，采用双塔并联的布局是为了实现连续不间断供气，单塔处于吸附干燥作业状态时，另一塔可同步完成再生泄压流程，通过顶部的连通管路配合阀体切换，就能实现两塔工况的循环交替，无需停机即可完成吸附剂的循环使用，适配24小时连续运行的工业生产场景。整体采用撬装式集成底座设计，两个立式承压吸附塔通过底部支架固定在整体焊接的框架底座上，底座预留了标准的地脚安装孔位，

　　现场安装时不需要额外搭建复杂的支撑结构，只需要找平基础后通过螺栓固定即可完成主体就位，大幅缩减现场安装的施工周期。塔体之间的连接管路做了等径对称布局，顶部的气路连通管采用圆弧弯管结构，减少气流转向时的压损，避免直角管路带来的气流啸叫与局部阻力激增问题。中部的控制箱体集成了阀组控制与状态显示模块，箱体的安装高度匹配日常操作的视线范围，运维人员巡检时可以直接观察设备运行状态，不需要登高或者俯身查看。设计过程中充分考虑了运维的便利性，塔体底部预留了吸附剂更换的操作空间，日常更换分子筛或者活性氧化铝干燥剂时，不需要拆解整体管路，只需要打开塔体底部的卸料口即可完成吸附剂的更换作业。设备的整体外轮廓尺寸适配常规工业厂房的通道宽度，

　　撬装底座的宽度满足标准叉车的叉取作业要求，车间内转场时可以直接通过叉车整体搬运，不需要拆解分体运输。管路的布置全部做了干涉校验，所有连接法兰的位置都预留了扳手操作空间，后期检修拆卸螺栓时不会出现工具无法就位的问题。塔体的长径比经过优化，既保证了压缩空气在塔内的停留时间满足吸附干燥的工艺要求，又避免了塔体过高带来的稳定性问题，配合底部的框架支撑，即使在厂区有行车作业带来的微震环境下，也能保持稳定运行不会出现结构共振。气路接口的位置统一设置在底座侧方，和厂区压缩空气管路对接时可以直接采用标准法兰连接，不需要额外配置转接头件，减少现场管路改造的工作量。
