带安装支座的工业传动轮组件结构

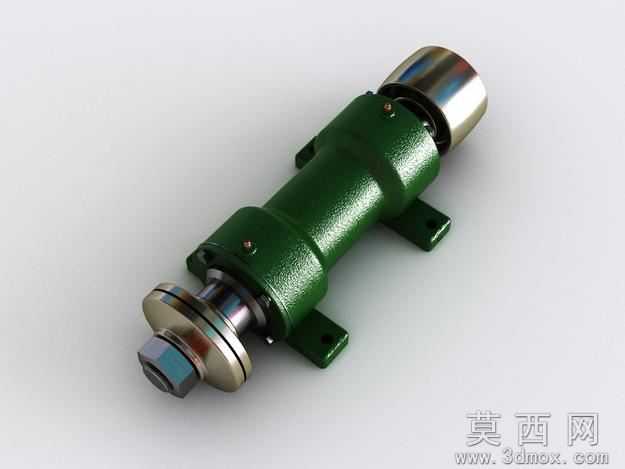

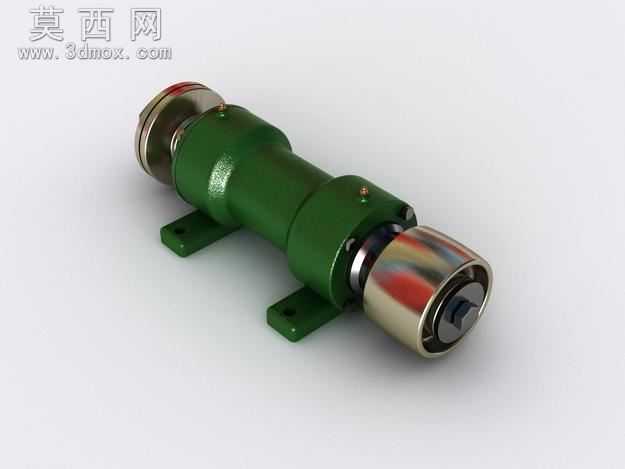

该传动轮组件采用三维参数化建模方式完成整体设计，建模过程中先以基准轴、基准面搭建装配定位框架，依次完成两端传动轮体、中间连接轴套、底部安装支座的独立零件建模，再通过同轴度约束、接触面贴合约束完成整体装配，确保各部件配合公差符合机械传动的实际运行要求。渲染阶段针对不同部件匹配对应材质属性：两端轮体采用金属镀铬材质，调整反射粗糙度参数模拟金属表面的高光反射与细微磨砂质感，还原金属零件的真实加工表面效果；中间轴套部分采用墨绿色工业烤漆材质，调整漫反射颜色与高光强度，模拟漆面均匀覆盖、略带哑光的工业涂装质感；底部安装支座采用与轴套一致的烤漆材质，支座上的安装孔位做了倒角细节处理，还原实际机加工的工艺特征。结构设计上，组件采用对称式布局，两端轮体直径一致，中间轴套为中空结构可容纳传动轴穿过，底部双支座设计带有两个安装固定孔，可通过螺栓将整个组件固定在设备安装基面，保证传动过程中的结构稳定性；轮体与轴套的连接部位设计有定位销孔，可通过定位销实现周向固定，避免传动过程中轮体与轴套发生相对转动。设计思路围绕工业场景下的稳定传动需求展开，整体结构简洁紧凑，没有冗余设计，既保证了传动过程中扭矩的可靠传递，也兼顾了安装维护的便捷性，支座的安装孔位预留了足够的调节空间，可适配不同安装基面的公差偏差；建模过程中对所有棱边都做了符合工艺要求的圆角或倒角处理，避免尖锐边角带来的安全隐患，同时也让渲染后的模型更贴近真实工业零件的加工效果，材质分层渲染时区分了金属部件的反光特性与漆面部件的漫反射特性，让整体视觉效果层次分明，清晰展现各部件的结构边界与装配关系。
