汽油机水泵用开口式活塞环配件设计

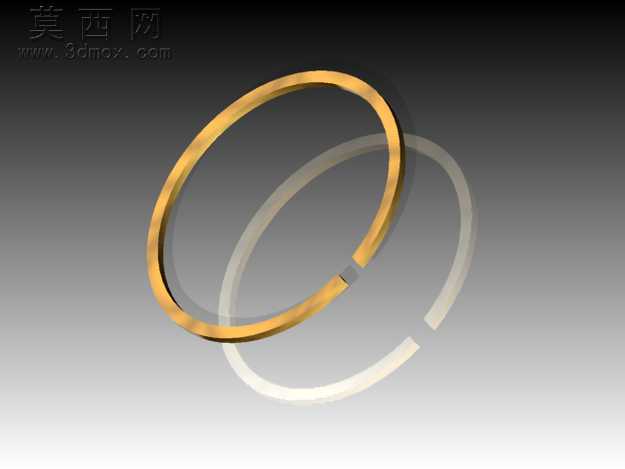

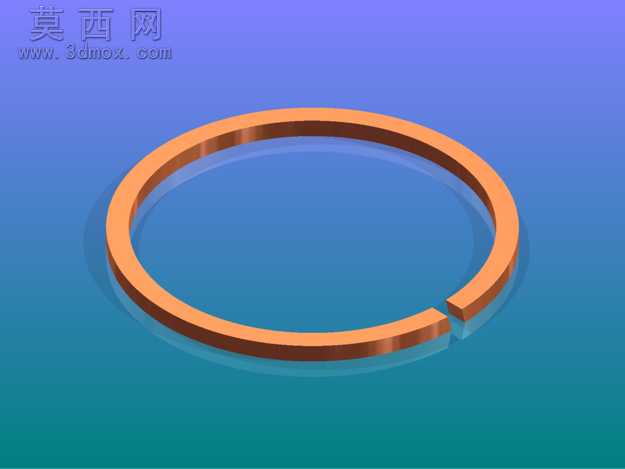

本模型为汽油机水泵配套使用的开口式活塞环三维设计成果，建模阶段严格参照152/154F、160F、170F、173F、188F、190F等多款通用小型汽油机的活塞环槽尺寸参数进行1:1比例还原，整体采用正圆环带开口的经典结构设计，开口处预留合理的热膨胀间隙，可有效避免发动机工作过程中因金属受热膨胀导致的卡滞、拉缸等故障问题。建模过程中首先绘制活塞环的截面轮廓草图，通过扫掠命令生成基础环体结构，再对开口端面进行精准的斜切处理，保证开口间隙符合行业通用公差标准，环体的内外径尺寸、轴向厚度均经过参数化约束，可根据不同排量的机型需求快速调整尺寸参数，适配多型号动力设备的使用需求。材质渲染阶段选用合金铸铁的金属质感材质，表面做细微的粗糙纹理处理还原真实活塞环的加工质感，环体边缘做微小的倒角处理，既符合实际加工的工艺特征，也能避免安装过程中刮伤气缸内壁。结构设计上充分考虑活塞环的密封功能需求，环体的径向厚度经过力学仿真验证，可保证工作状态下环体贴紧气缸壁形成有效密封，同时自身弹力适中，不会对气缸壁造成过度磨损，三道环的配套设计可分别实现气封、刮油、导热的不同功能，分层配合提升气缸的工作效率，降低动力损耗。整体模型结构简洁规整，无冗余特征，所有尺寸参数均经过实际工况校验，可直接用于产品开模生产前的结构验证、装配干涉检查，也可作为动力系统教学演示的三维素材，帮助学习者直观理解活塞环的结构形态与工作原理，模型的参数化设计逻辑也方便后续衍生不同规格的同类型产品，缩短同系列产品的研发设计周期。
