汽车发动机用四缸圆柱块结构设计

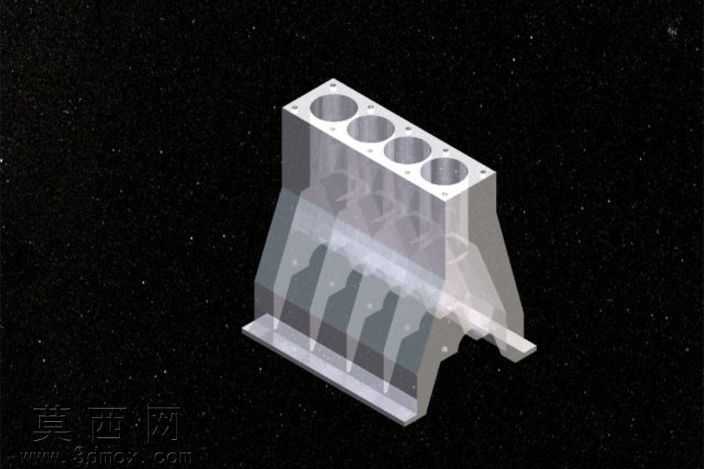

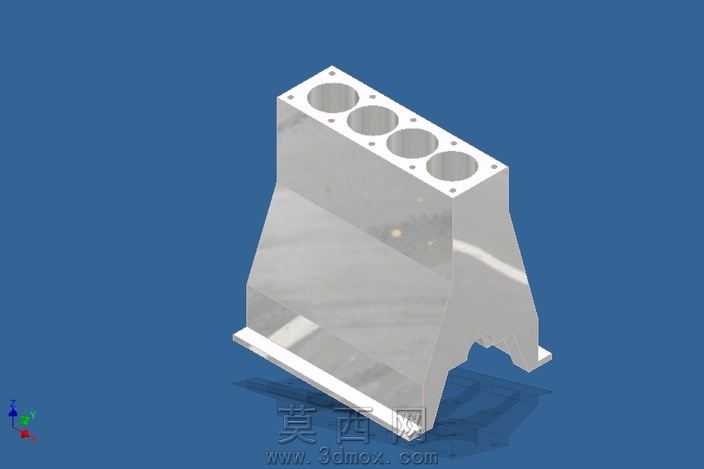

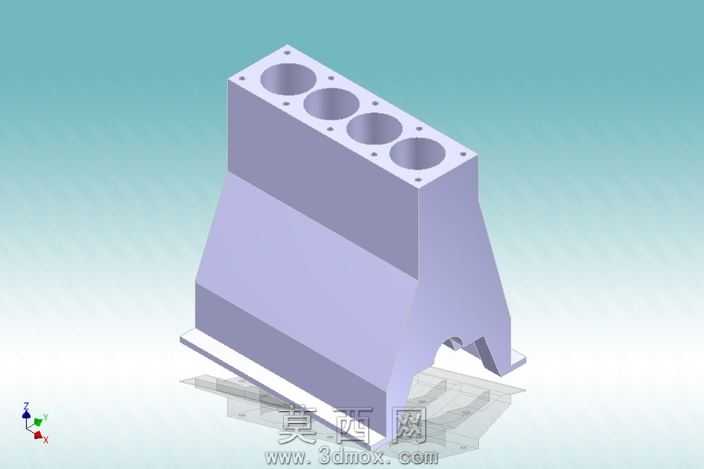

本作品为汽车发动机内部配套的圆柱块结构三维建模成果，建模阶段优先梳理发动机缸体配套构件的装配逻辑，先以基准坐标系定位构件底部安装面，通过拉伸特征生成整体梯形支撑基体，再针对顶部四个同轴圆柱孔位做精准阵列排布，每个孔位周边的安装螺栓孔按照等距圆周分布规则逐一绘制，保证孔位间距与发动机缸盖的装配公差完全匹配。建模过程中对构件两侧的斜向支撑壁做了加厚处理，通过拔模特征调整壁面倾斜角度，既保证整体结构的抗振强度，又能适配发动机舱内部的紧凑安装空间，底部的定位卡槽与延伸安装边采用一体化拉伸成型，避免后续装配出现应力集中的薄弱区域。材质渲染阶段选用发动机常用的铸铝材质参数，调整金属粗糙度与哑光反射效果，还原铸铝构件经机加工后的真实表面质感，对顶部孔位的内壁做了高光处理，体现机加工面的精度特征，背景选用渐变浅青色突出构件主体轮廓，搭配三维坐标系标识清晰展示构件的空间朝向。设计思路上围绕发动机工作时的受力特性优化结构，顶部四个圆柱孔对应发动机的气缸安装位，斜向支撑结构可将气缸工作时的爆发压力均匀传导至底部安装面，减少局部应力形变，整体结构在保证安装强度的前提下尽可能去除冗余材料，降低构件自身重量以适配汽车轻量化的设计需求，所有连接边角均做了圆角过渡处理，避免加工过程中出现锐边崩损的问题，同时也能减少工作过程中的应力集中风险，提升构件的长期使用寿命。
