汽油发动机活塞高精度三维建模设计

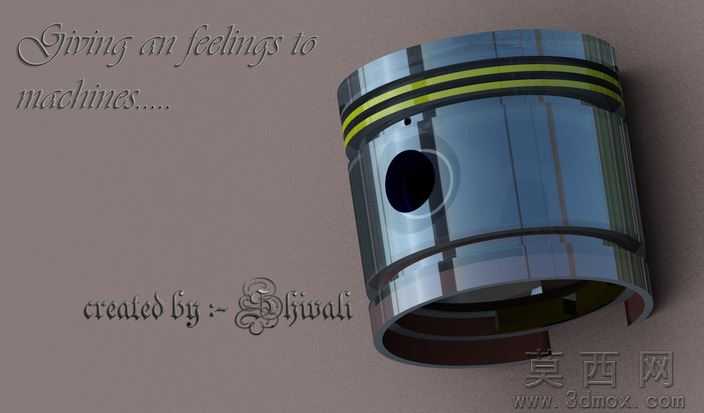

本作品为汽油发动机核心往复运动部件活塞的三维建模设计成果，建模过程严格遵循内燃机活塞的实际工程尺寸规范与结构设计逻辑，依托三维建模软件完成全参数化特征构建。建模初期先梳理活塞的功能结构逻辑：活塞作为发动机燃烧室的核心活动部件，需要承受高温高压燃气的作用力，通过活塞销传递动力给连杆，最终驱动曲轴旋转输出动力，因此建模时优先保证各功能结构的尺寸精度与装配合理性。首先构建活塞的主体圆柱基体，根据汽油发动机的缸径参数设定活塞外径，预留出活塞与气缸壁之间的合理配合间隙，同时考虑活塞工作时的热膨胀特性，对活塞裙部的型线做了适配性的微调整建模，避免热态下出现卡缸故障。随后完成活塞环槽结构的建模，在活塞头部区域依次加工出两道气环槽与一道油环槽，环槽的宽度、深度以及槽间的岸高尺寸均参考成熟汽油机活塞的工程标准，气环槽用于安装密封燃气的活塞环，油环槽则设计有回油孔结构，用于刮除气缸壁上多余的润滑油，建模时对回油孔的分布角度、孔径大小都做了精准的阵列排布，保证布油、回油的均匀性。接下来完成活塞销座孔的结构建模，在活塞裙部两侧对称位置构建销座凸台，加工出与活塞销配合的通孔，同时对销座与活塞主体的连接区域做了加强筋与过渡圆角处理，优化该区域的应力分布，避免活塞在承受交变燃气压力时出现应力集中导致的开裂问题。材质与渲染环节，为还原金属活塞的真实质感，主体部分赋予高抛光合金钢材质，调整材质的反射率、粗糙度参数，模拟活塞加工后的金属光泽；活塞环槽内的气环部分赋予带有黄色耐磨涂层的金属材质，与活塞主体形成视觉区分，同时还原实际活塞环的表面处理工艺特征。渲染阶段采用柔和的侧方主光源搭配环境补光，突出活塞外圆柱面的曲面流畅度，以及环槽、销孔等结构的细节层次，背景选用低饱和度的哑光色调，避免背景元素干扰主体结构的展示，同时通过光影效果强化活塞的金属质感与结构立体感。整个建模过程兼顾了工程实用性与展示效果，所有结构特征均可直接对接后续的工程分析、装配模拟以及加工生产环节，完整还原了汽油发动机活塞的结构特点与功能属性。
