带导向柱的减震缓冲螺旋弹簧结构

项目分类:通用五金配件 发布时间:2022-06-28 ID:669270
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构
  • 带导向柱的减震缓冲螺旋弹簧结构

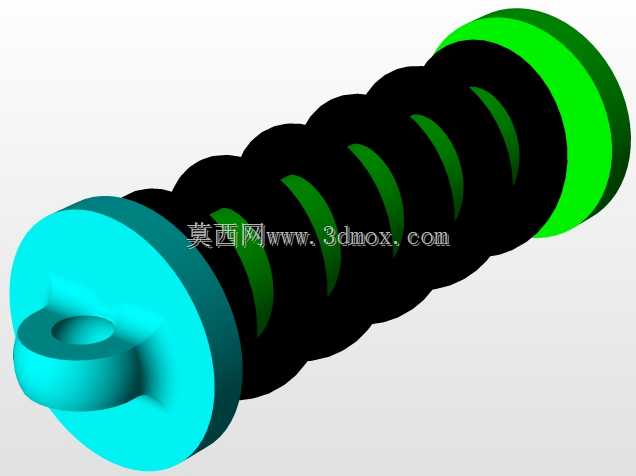

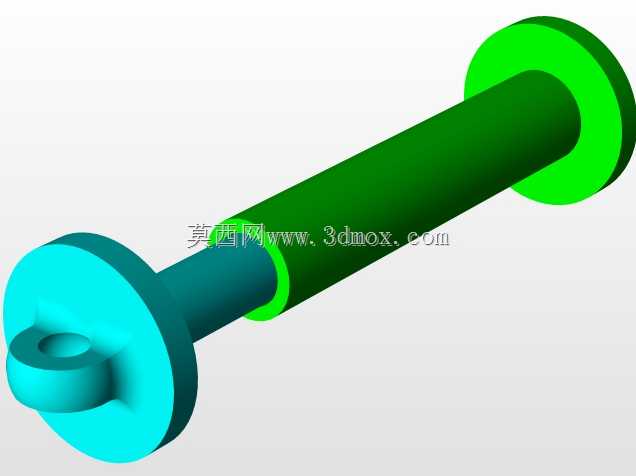

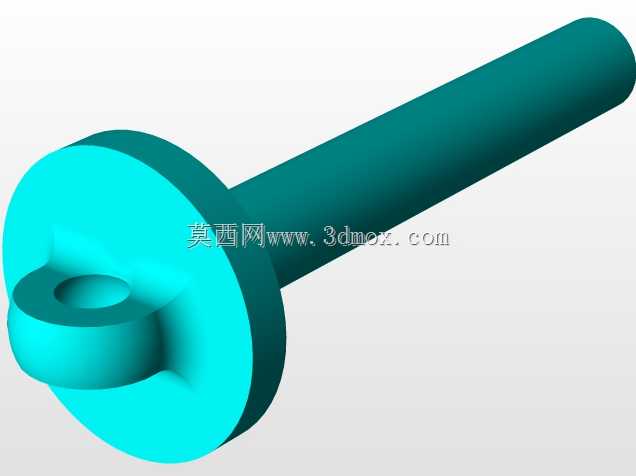

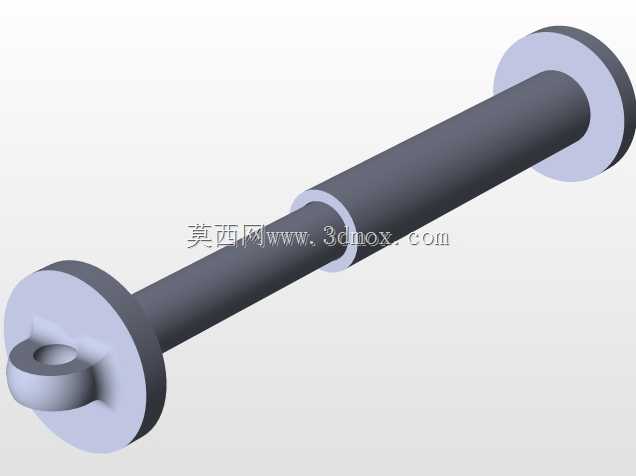

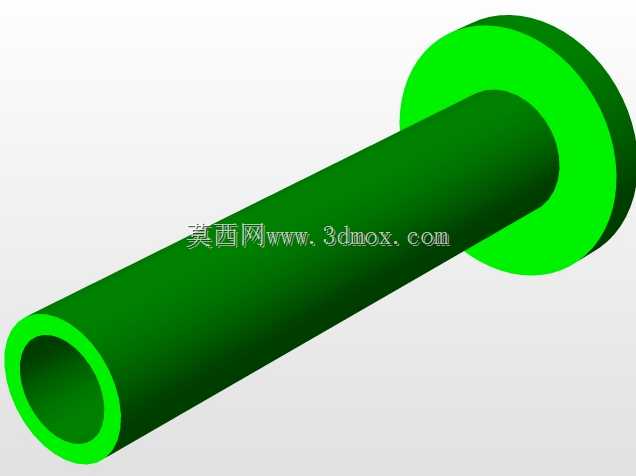

  这类带导向柱的螺旋缓冲弹簧,最常出现在需要吸收冲击载荷的运动机构中,小到便携电子设备的缓冲支撑结构,大到轻型代步工具的行走减震单元,都会用到同原理的弹性缓冲结构。不同于裸露的普通螺旋弹簧,这套结构搭配了上下同轴的导向柱,上半段导向柱做了加粗限位设计,下半段为缩径的滑动段,弹簧套在导向柱外侧,上下两端分别抵接在上下安装法兰的端面,工作过程中弹簧不会出现侧向偏移、弯折弹出的问题,哪怕承受偏载冲击,导向柱也能承担径向的限位力,避免弹簧因侧向受力发生永久变形。上下法兰端都设计了带孔的吊耳结构,安装时可以通过销轴完成铰接固定,不需要额外做复杂的安装座加工,铰接的连接方式也能适配安装端存在小幅摆动的工况,

  不会因为两端安装面的角度偏差导致弹簧卡滞。从结构设计逻辑来看,导向柱的滑动行程做了明确的限位,上导向柱的下端面和下导向柱的上端面之间预留的间隙,刚好匹配弹簧被压缩到极限载荷时的形变量,当冲击载荷超过弹簧的额定承载上限时,上下导向柱的端面会直接抵接,承担刚性支撑作用,避免弹簧被压并后出现塑性变形,大幅提升弹性元件的疲劳寿命。弹簧的螺距做了等距设计,弹性系数线性度好,在常规工作行程内,缓冲力的输出平稳,不会出现刚度突变的问题,适合对缓冲手感一致性要求较高的场景。建模过程中需要重点匹配弹簧的中径和导向柱的外径间隙,间隙过小会导致弹簧伸缩时和导向柱表面摩擦,产生异响甚至卡滞,间隙过大则会失去径向限位的作用,一般单边预留0.

  5-1mm的滑动间隙最为合适。上下安装法兰的外径要略大于弹簧的外径,避免弹簧压缩时端部从法兰边缘滑脱,吊耳的销孔位置要和整体结构的中心轴线同轴,保证安装后受力方向沿着弹簧的轴向,减少偏载带来的额外损耗。这类结构不需要额外的阻尼部件,依靠弹簧本身的弹性形变就能完成冲击能量的吸收和释放,结构简单可靠,维护成本低,在很多对安装空间有严格限制的小型缓冲场景中,比独立的弹簧组件适用性更强,不需要额外设计导向限位结构,直接通过两端的吊耳就能完成装配,大幅缩短结构设计的周期。
