九十度无齿轮直角换向变速传动结构

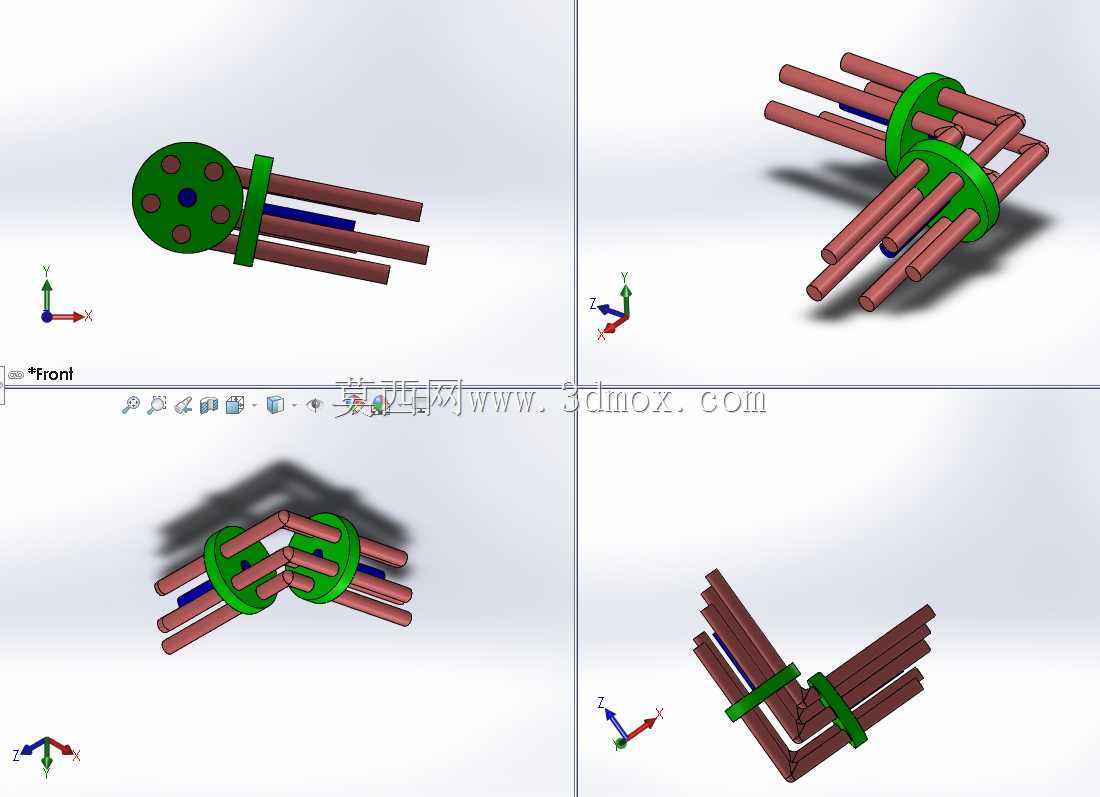

　　在紧凑空间动力换向的应用场景中，传统锥齿轮传动存在啮合间隙、润滑要求高、小载荷工况下结构冗余的问题，这类无齿轮90度变速结构恰好适配轻载、低转速、对安装空间有严格限制的传动需求，常见于小型自动化设备的动力转向、教学演示教具、简易工位动力传输单元中，不需要复杂的齿轮加工工序，也无需配套密封润滑腔体，装配门槛低，维护成本极低。从结构设计逻辑来看，该结构摒弃了传统齿轮啮合的硬接触传动思路，采用交错排布的杆状传动件与绿色限位导向盘配合，通过杆件之间的抵接接触实现动力的直角传递，输入端的旋转动力带动径向均布的传动杆做圆周运动，传动杆在导向盘的限位槽内滑动，同时将动力传递给垂直方向排布的另一组传动杆，带动输出端做垂直方向的旋转运动，

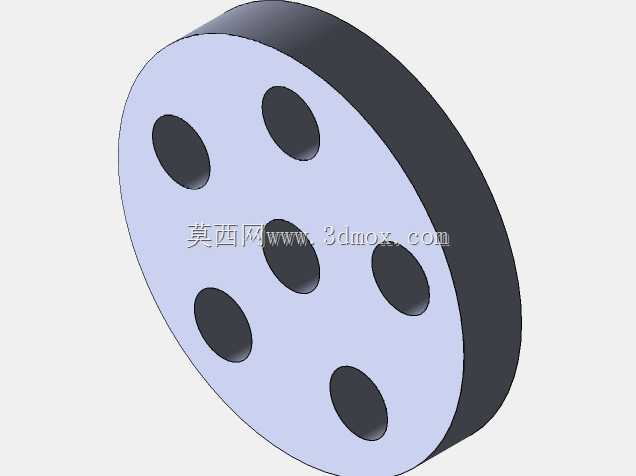

　　整个传动过程没有轮齿啮合的冲击，运行噪音远低于同规格的锥齿轮换向结构。设计过程中需要重点考虑传动杆的直径与排布间距，杆径过大会导致换向过程中卡滞，间距过小则会降低传动接触的重合度，出现动力传递断续的问题；导向盘上的限位槽需要做圆角过渡处理，避免传动杆在滑动过程中出现应力集中，长期运行导致杆件磨损变形。安装边界上，该结构整体呈正交的圆柱状布局，输入端与输出端的轴线垂直相交，整体径向尺寸远小于同传动比的锥齿轮换向箱，轴向长度可根据传动杆的伸出长度灵活调整，不需要额外设置安装法兰，可直接将导向盘固定在设备的安装基板上，输入端与输出端可直接对接动力源与执行件，不需要额外加装联轴器。实际使用中，这类结构更适合传递扭矩不超过5N·m的轻载工况，

　　传动杆可采用耐磨尼龙或者调质钢材质，根据负载大小选择对应材料，导向盘可采用POM或者铝合金加工，自重轻，运行过程中不需要额外加注润滑油，仅需定期清理传动杆缝隙内的粉尘杂物即可维持正常运行。相较于传统齿轮换向结构，该结构的零件加工精度要求更低，不需要专用的齿轮加工设备，普通的车铣设备即可完成全部零件的加工，适合小批量定制化的轻载传动场景，在教学演示场景中，还可以直观展示非齿轮啮合的动力换向原理，帮助学习者跳出齿轮传动的固定思维，拓展传动结构的设计思路。结构装配时仅需将传动杆依次穿入两个正交布置的导向盘对应槽位，调整好杆件的伸出长度保证两端接触行程足够，即可完成装配，装配过程不需要调整啮合间隙，对装配人员的技术要求更低，适合快速搭建原型机验证动力换向方案。
