多行星轮排布内啮合行星减速传动结构

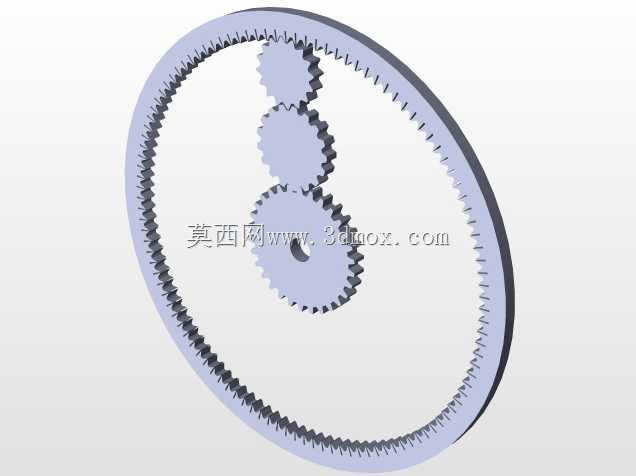

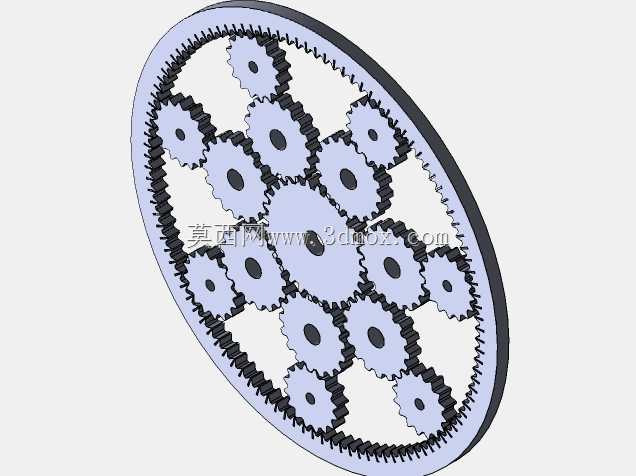

　　这套行星轮系结构在常规减速传动场景中适配性极强，小到自动化生产线的工位转台驱动、小型输送线的动力输入端，大到工业机器人关节的减速单元、中小型机床的进给传动段，都能见到同结构原理的应用。区别于普通定轴轮系的传动逻辑，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，多组行星轮沿太阳轮周向均匀分布，能同时分担输入扭矩，相比单组齿轮啮合的传动结构，同等承载能力下整体径向尺寸可以压缩近40%，非常适合安装空间受限、对传动扭矩密度有要求的设备端。从设计逻辑来看，建模时优先锁定了内齿圈的分度圆边界作为整套结构的最大安装外圆，所有行星轮的安装轴孔均布在行星架的同一分度圆周上，装配时不需要额外调整啮合间隙，只要保证行星轮的齿厚公差、

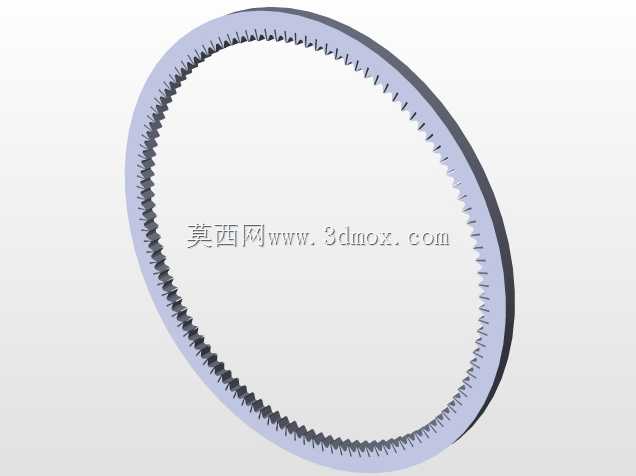

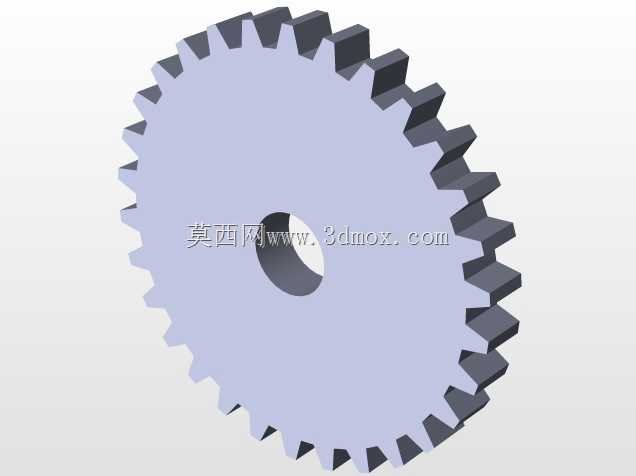

　　齿圈的径向跳动公差控制在IT7级精度范围内，就能实现顺畅啮合，不会出现卡滞、传动异响的问题。实际应用中，这套结构的传动比计算完全依托齿数配比，太阳轮与内齿圈的齿数差直接决定单级减速比，不需要额外增加变速齿轮组，单级就能实现3-10的稳定减速比，传动效率可以维持在97%以上，远高于蜗轮蜗杆类减速结构的传动效率。结构的安装边界也做了充分考量，内齿圈的外圈预留了环形安装止口，能直接嵌入设备的安装基座内，通过端面的均布螺纹孔完成锁紧固定，不需要额外设计复杂的定位工装；行星架的输出端设置了标准轴伸与键槽，能直接对接联轴器、同步带轮等传动连接件，输入端的太阳轮也预留了与电机轴匹配的内孔与顶丝孔，装配时可以直接套在驱动电机的输出轴上，

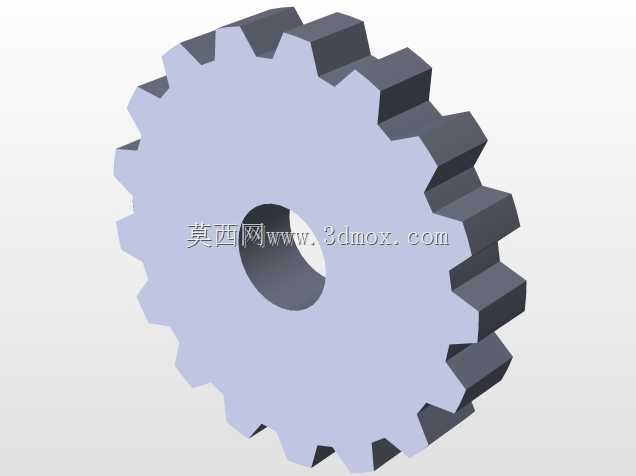

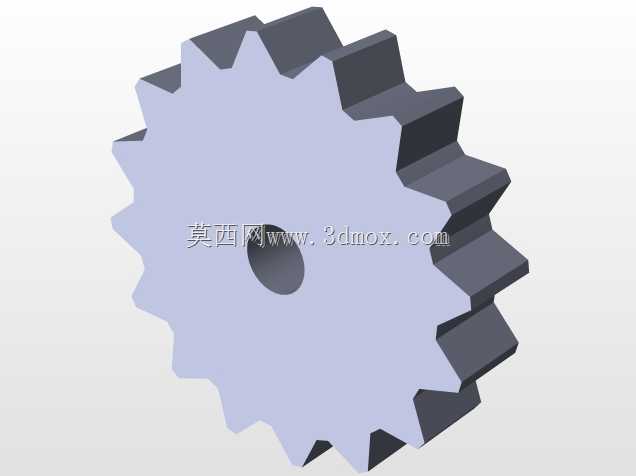

　　整体拆装维护的难度很低。轮系的啮合侧隙设计预留了合理的补偿量，常温工况下长期运行不会因为热膨胀出现齿面咬合的问题，同时多行星轮的均载设计能抵消大部分齿轮啮合产生的径向力，运行时的振动与噪音远低于普通定轴齿轮组，适合对运行平稳性有要求的精密传动场景。建模过程中对齿形做了完全的参数化还原，齿顶高、齿根高、压力角都遵循标准渐开线圆柱齿轮的设计规范，齿根处做了标准的圆角过渡，避免长期受交变载荷出现应力集中断齿的问题，行星轮的内孔也预留了轴承安装位，实际生产时可以直接嵌入标准滚针轴承，降低行星轮转臂的转动摩擦阻力，进一步提升整体传动效率与使用寿命。
