雷贝斯托斯通风式刹车制动转子结构设计

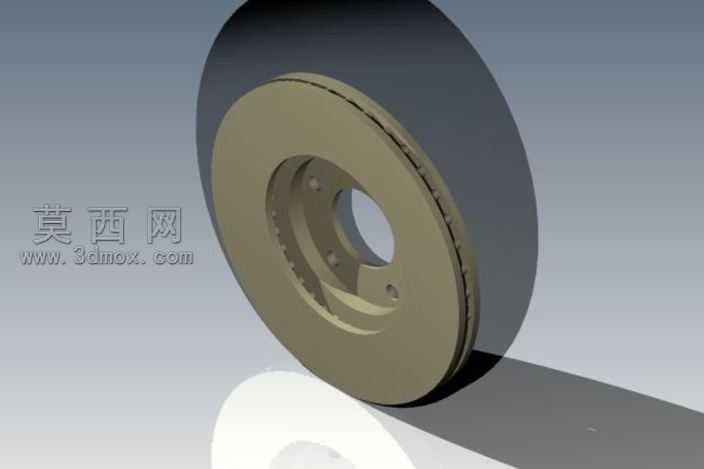

本模型为汽车制动系统核心部件刹车转子的三维参数化设计成果，整体采用盘式结构布局，建模阶段严格遵循制动部件的工程设计规范，先通过草图绘制确定转子的基准回转轴线，再以旋转特征生成转子的基础盘体结构，精准还原了制动盘的内外径尺寸、安装法兰的定位基准。模型中部的安装区域均匀分布五个螺栓定位孔，孔位的分度圆直径、孔径公差均按照实车装配标准设定，保证与轮毂的装配匹配度；盘体边缘设置均匀排布的通风散热槽结构，通过阵列特征完成槽体的等距分布，既还原了通风式刹车盘的散热结构设计，也保证了转子转动时的动平衡性能。材质渲染阶段，为盘体赋予了灰铸铁类金属材质，调整材质的粗糙度、金属度参数，还原了刹车盘铸件的哑光金属质感，对摩擦工作面做了细微的纹理处理，模拟实际使用中制动摩擦形成的表面状态，安装法兰区域的材质光泽度略高于摩擦面，区分出不同加工面的工艺特征。结构设计上充分考虑制动工况的受力需求，盘体厚度、通风槽的深度与宽度比例经过合理推演，既保证制动过程中的结构强度，避免急刹时的盘体形变，又最大化提升散热效率，降低连续制动后的热衰减风险；安装孔与法兰的过渡位置做了圆角处理，减少应力集中隐患，提升部件的疲劳寿命。整个建模过程以可工程化落地为核心目标，所有特征参数均可直接导出用于后续的工程图绘制、工艺模拟与加工生产，完整还原了通风式刹车转子的结构细节与设计逻辑，可用于汽车制动系统的结构教学、装配模拟以及相关零部件的二次开发参考。
