Wilwood四活塞刹车卡钳三维建模作品

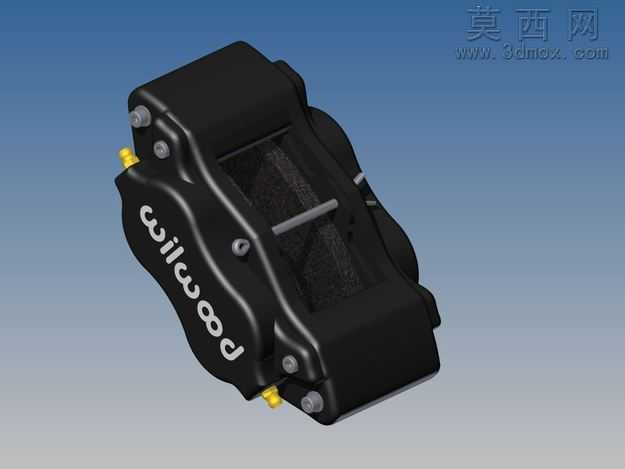

本模型为Wilwood品牌dynalite系列四活塞刹车卡钳的高精度三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化结构搭建，首先基于实体测绘与公开产品规格参数确定整体外轮廓尺寸，先绘制卡钳主体的多截面草图，通过拉伸、切除、倒圆角等基础特征构建卡钳的黑色主体壳体结构，精准还原壳体侧面的Wilwood品牌标识浮雕特征，对标识的字体弧度、凸起高度做了细节还原，保证视觉辨识度与实物一致。建模过程中对卡钳的装配结构做了完整复刻：四个活塞的安装腔室做了等比例的尺寸匹配，活塞端部的密封槽、定位台阶结构均按照实际产品的公差要求做了特征预留，卡钳本体上的放油嘴接口做了细节刻画，黄色的放油嘴保护帽单独建模并赋予对应材质，壳体上的固定螺栓孔、定位销孔的位置、孔径、深度均与实物保持一致，螺栓头部的内六角特征、垫片结构都做了精细化建模，没有做简化省略处理。渲染阶段采用渐变色蓝灰背景突出卡钳主体，主体壳体赋予哑光黑色磨砂金属材质，调整材质的粗糙度、反光度参数还原原厂卡钳的阳极氧化表面质感，放油嘴保护帽赋予亮黄色工程塑料材质，金属螺栓、活塞外露部分赋予抛光金属材质，调整材质的金属度、反射参数模拟金属件的真实反光效果，通过三点布光方案打亮卡钳的结构轮廓，在卡钳下方添加柔和的投影增强立体感，清晰展现卡钳的外部造型与各部件的装配关系。设计思路上优先保证结构的准确性与装配合理性，所有特征均遵循实际刹车卡钳的工程设计逻辑，既还原了产品的外观辨识度，也保留了内部活塞腔、安装位的结构精度，可用于汽车制动系统改装方案展示、汽车维修教学演示、制动系统结构原理讲解等场景，模型整体布线规整，特征参数可编辑，能够根据需求调整尺寸适配不同的改装场景使用。
