波浪形多孔碟式刹车制动转子结构设计

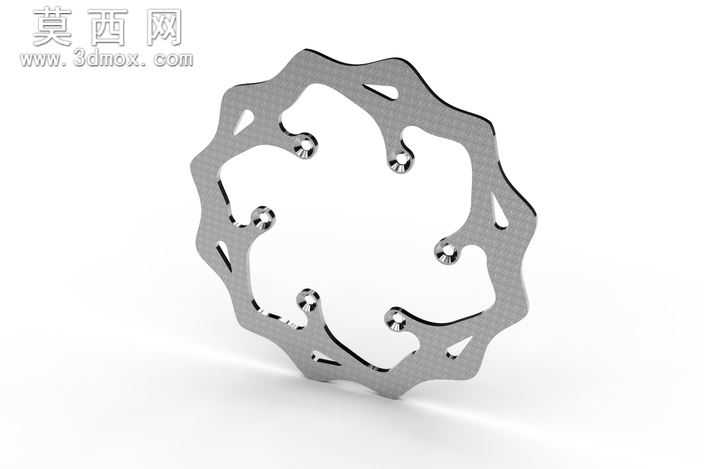

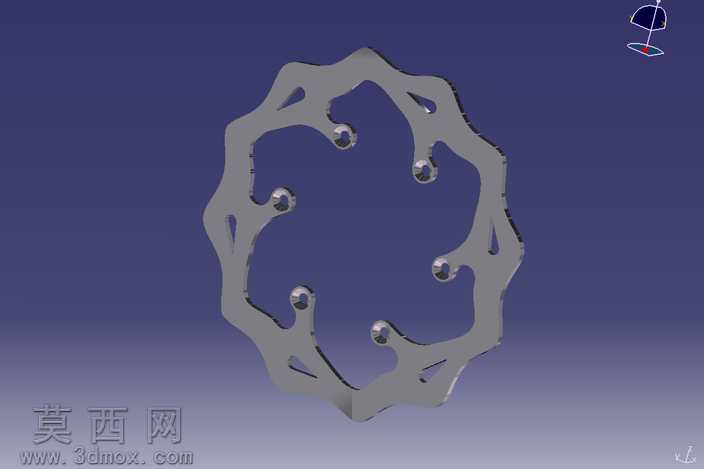

本作品为波浪形外轮廓碟式刹车转子的三维建模设计，整体采用环形回转体基础构型，建模阶段首先绘制中心基准轴线，以回转中心为原点绘制内圈定位基准圆，沿圆周方向均匀排布六个安装定位孔，每个孔位对应设置凸起的安装定位台，保证转子与轮毂装配时的同轴度与连接稳定性。外轮廓摒弃传统正圆形刹车碟的规整结构，采用连续起伏的波浪形异形边缘，每段波浪弧面平滑过渡，无尖锐棱角，既可以在制动过程中增加散热接触面积，又能够降低制动时的风阻与共振异响。转子盘面沿周向均匀分布多组异形镂空减重槽，槽体轮廓随外轮廓波浪走势设计，在保证整体结构强度的前提下最大化去除冗余材料，有效降低转子自身重量，减少转动惯量，提升制动响应速度。建模过程中对所有棱边做了圆角过渡处理，避免应力集中导致的盘面开裂问题，同时对安装孔位做了同轴度公差约束，保证装配精度。材质设计上模拟常用的灰铸铁刹车盘材质属性，赋予模型哑光银灰色金属质感，盘面做细微的粗糙纹理处理还原真实刹车盘的表面加工质感，渲染阶段采用深蓝色渐变背景突出金属部件的轮廓立体感，通过多角度光源照射展现波浪外轮廓的起伏层次与镂空结构的通透感，整体结构设计兼顾制动性能、散热效率、轻量化需求与装配适配性，可适配摩托车、自行车等轻型代步车辆的碟刹系统使用，结构设计符合制动部件的力学性能要求，异形外轮廓的设计也兼具辨识度与实用性。
