机加工用T型螺杆压紧式V形夹组件结构

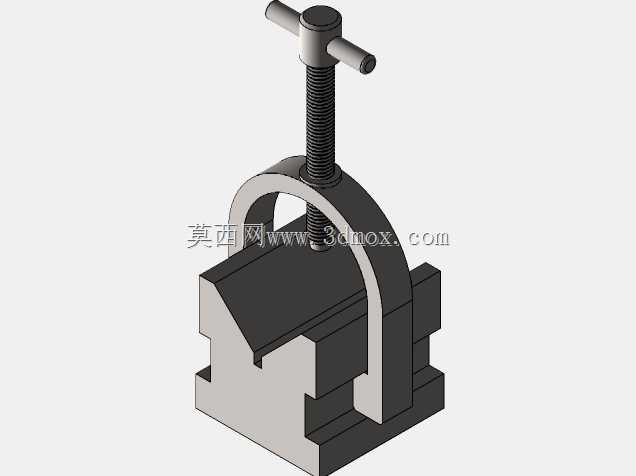

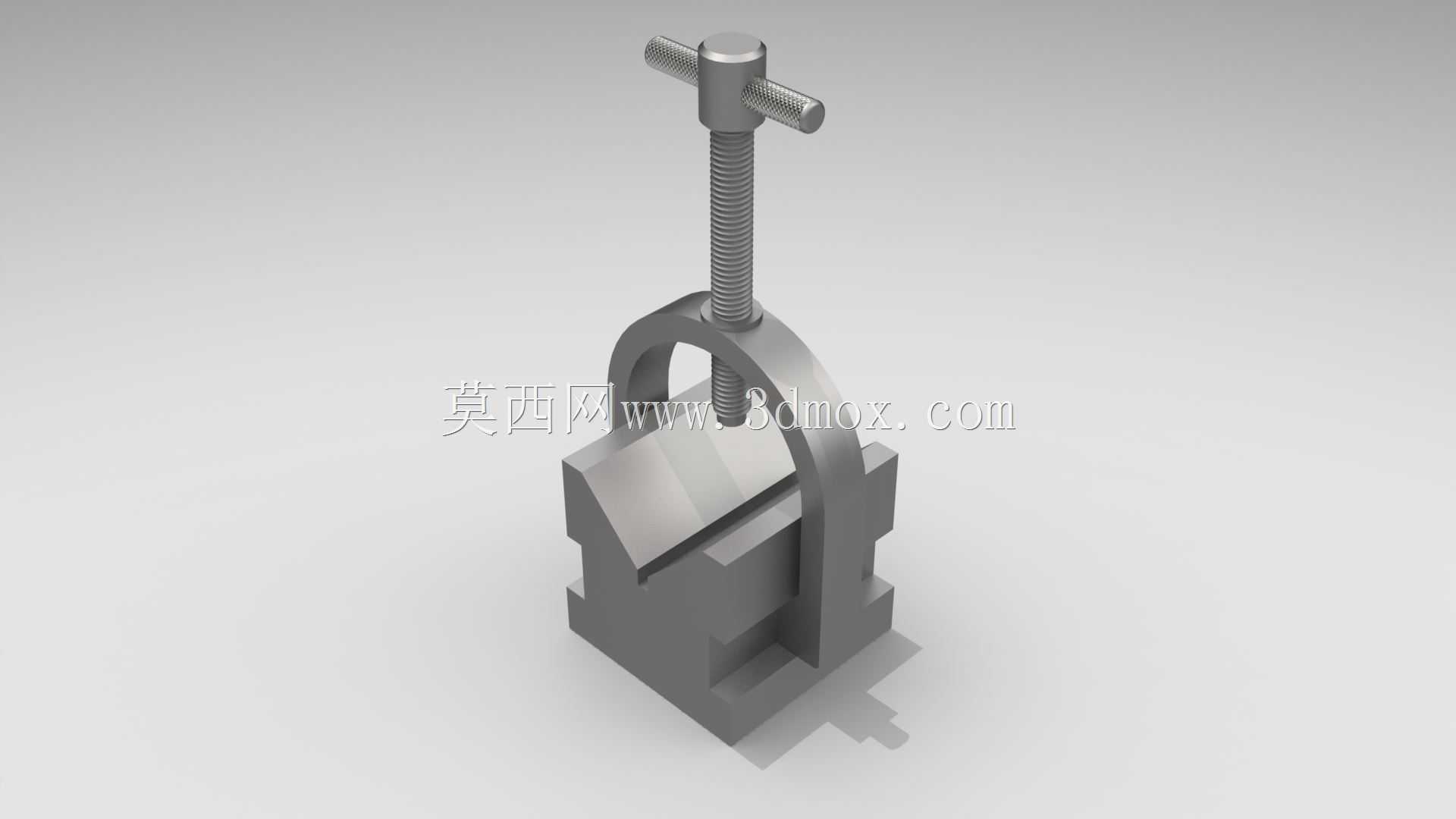

　　这套V形夹组件是小型机加工、钳工工位常用的定位压紧工装，日常在台式钻床、小型铣床、钳工划线工位上使用频率极高，主要用来装夹轴类、管类等圆形截面工件，避免工件在钻削、铣削、划线工序中出现转动或轴向窜动。整套组件的核心功能是通过顶部的T型手柄螺杆施加下压力，配合V形槽的自定心特性，让不同直径的圆形工件都能稳定贴合在两个定位斜面上，无需额外调整对中，装夹效率比普通平口钳装夹轴类件高出不少。

　　从结构设计逻辑来看，V形块的槽角选用了行业通用的90度夹角，这个角度既能适配较大直径范围的工件，也能保证足够的支撑刚性，不会出现槽角过小导致工件夹伤、槽角过大导致定位不稳的问题。顶部的拱形支架与V形块本体采用一体式装配结构，支架上的螺纹孔与T型螺杆同轴度控制在0.05mm以内，保证压紧时螺杆的压力垂直作用在工件中心线上，避免压偏导致工件翘起。T型手柄的设计充分考虑了手动操作的人机工程，不需要额外使用扳手，操作人员单手就能施加足够的压紧力，手柄两端的滚花结构能增大摩擦力，手上沾有切削液时也不会打滑。

　　在安装边界与尺寸适配方面，V形块底部为平整安装面，可直接通过螺栓固定在机床工作台的T型槽上，也可搭配角度底座实现倾斜装夹。整套组件的开口行程可覆盖直径6mm到50mm的常规轴类工件，压紧螺杆的行程预留了足够的开合空间，更换工件时不需要完全拧下螺杆，只需抬起足够间隙就能取放工件，减少了无效操作时间。V形块的两个定位斜面做了淬火处理，表面硬度达到HRC45-50，长期使用不会出现压痕、凹陷，能长期保持定位精度。螺杆与支架螺纹孔之间预留了适当的配合间隙，即便有少量切屑、灰尘进入螺纹段，也不会出现卡滞现象，日常维护只需要定期清理螺纹上的杂物、涂抹少量润滑脂就能保证操作顺畅。

　　实际使用场景中，这套夹组件除了常规的机加工定位，还可用于管件焊接定位、小型圆柱零件的检测装夹，相比专用夹具通用性更强，不需要根据工件直径定制更换夹块，在多品种小批量的加工场景下能大幅减少工装准备时间。结构上没有易损的复杂零件，所有部件都可单独拆卸更换，螺杆磨损后只需更换同规格的T型螺杆即可继续使用，整体使用寿命远高于普通的冲压式简易夹具。
