三绿S8打印机灯丝偏移传感器固定支架

　　在FDM熔融沉积3D打印的实际生产作业场景中，灯丝进料路径的位置精度直接决定了耗材能否顺畅进入挤出机构，一旦灯丝偏移传感器出现安装错位，轻则触发误报导致打印中断，重则造成进料卡滞、耗材磨碎堵头，直接报废整批正在打印的工件。不少量产机型受注塑件公差累积、装配工位偏差影响，出厂时的灯丝偏移传感器安装位容易出现位置偏差，加上长期作业震动带来的紧固件松动，传感器错位的问题在长时间连续打印的工况下十分常见。这款针对三绿S8机型设计的传感器支架，核心作用就是修正原厂安装位的错位偏差，将传感器抬升到设计要求的正确工作高度，同时预留了微量的浮动调整空间，避免硬连接状态下传感器与耗材路径硬摩擦带来的磨损问题。从结构设计逻辑来看，

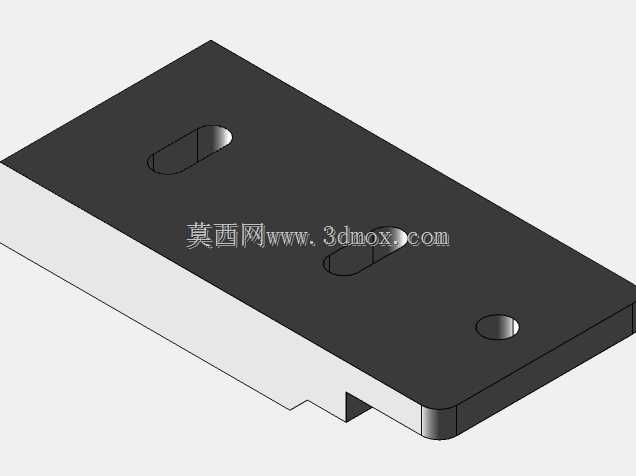

　　支架整体采用贴合设备安装面的平板式基座，边缘做了圆角过渡避免打印过程中出现应力集中，基座上预留的两个定位孔完全匹配原厂安装位的孔距，不需要对设备原有结构做任何打孔、切削改造，直接替换原有固定件即可完成安装。支架上的传感器安装槽做了0.2mm的间隙预留，既可以保证传感器安装后不会出现径向晃动，又能允许传感器在进料方向有微量的位移余量，抵消耗材进料时的轻微跳动带来的摩擦阻力，避免长期摩擦导致传感器检测面磨损、检测精度下降。从安装边界来看，支架整体外轮廓完全落在原厂安装仓的空余空间内，不会和旁边的进料齿轮、导向管、散热风道产生运动干涉，安装后不会挤压原有走线空间，传感器接线可以顺着原有走线槽布置，不会出现线材被运动部件剐蹭的风险。

　　实际使用中，安装这款支架后，传感器的检测位置和灯丝进料路径的同轴度可以控制在0.1mm以内，既可以保证传感器准确检测灯丝的通断状态，不会因为位置偏移出现漏报、误报，又能减少传感器和耗材表面的滑动摩擦，降低耗材行进的阻力，减少进料打滑、耗材磨屑堆积的问题。对于经常使用柔性耗材、或者长时间连续打印的作业场景，这种带微量浮动空间的固定结构，比完全刚性锁死的支架更适配实际工况，因为柔性耗材进料时本身会有轻微的径向摆动，硬连接的支架会让传感器持续摩擦耗材表面，既会刮伤耗材表面影响成型质量，也会加速传感器检测面的磨损。整个支架的结构没有多余的冗余设计，所有加强筋都布置在受力集中的安装孔周边，既保证了安装后的结构刚性，不会因为设备运行震动出现位置偏移，又尽可能控制了自身重量，不会给安装基座带来额外的负载。
