Ender3V2机型BL-T自动调平传感器安装固定支架

　　在桌面级FDM3D打印设备的日常运维与改装场景中，床层调平精度直接决定首层附着效果与最终打印成品率，传统手动调平依赖操作人员经验反复调试，不仅耗时较长，还容易因喷嘴与热床间距偏差导致堵头、翘边、首层脱落等常见故障，BL-T自动床层调平传感器的加装，是目前桌面级3D打印机改装中普及率较高的精度升级方案，而适配性安装支架则是保障传感器探测精度、运行稳定性的核心结构件。这款适配Ender3V2机型的传感器支架，在设计阶段充分考量了原厂机型的安装空间边界，无需对设备原有钣金框架、运动组件做任何打孔、切削类改动，也无需拆除设备上已装配的原有硬件，可直接利用设备原有螺丝孔位完成固定，大幅降低了普通用户的改装门槛，

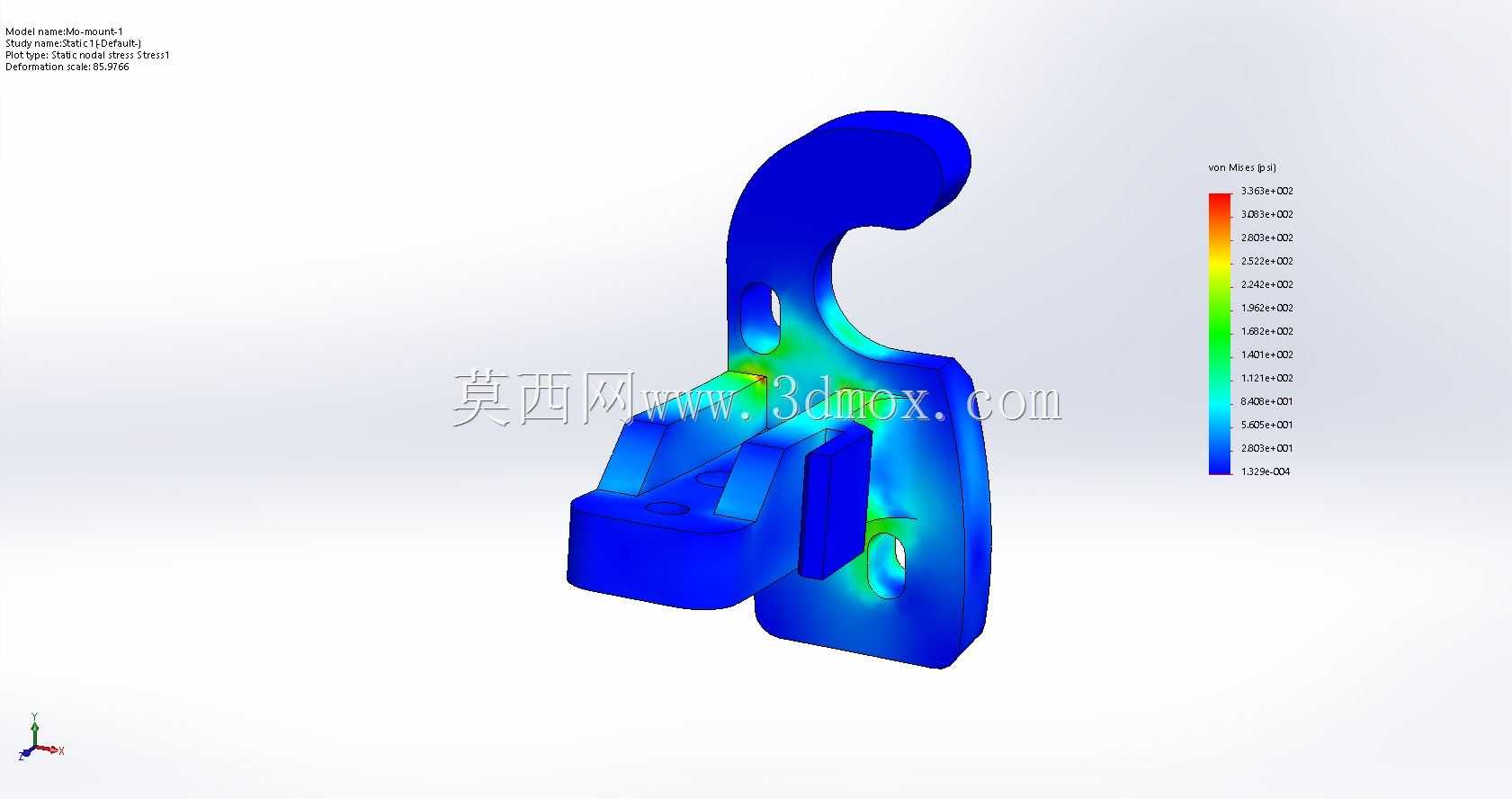

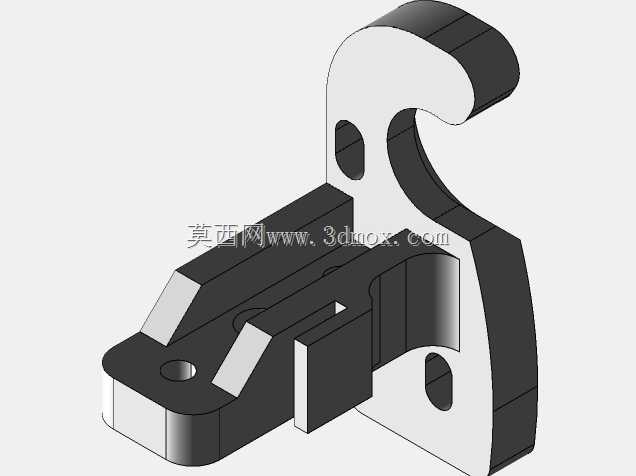

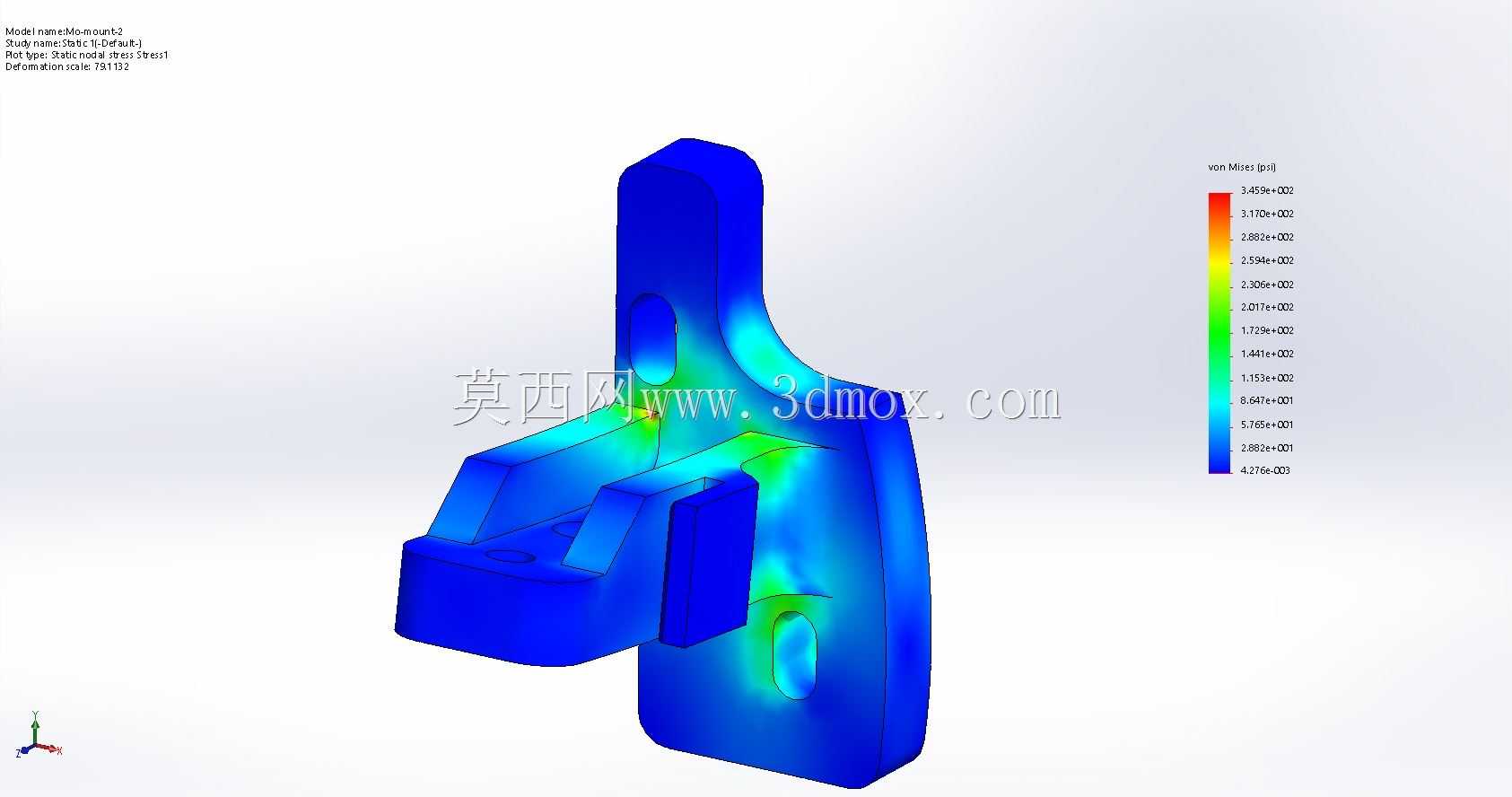

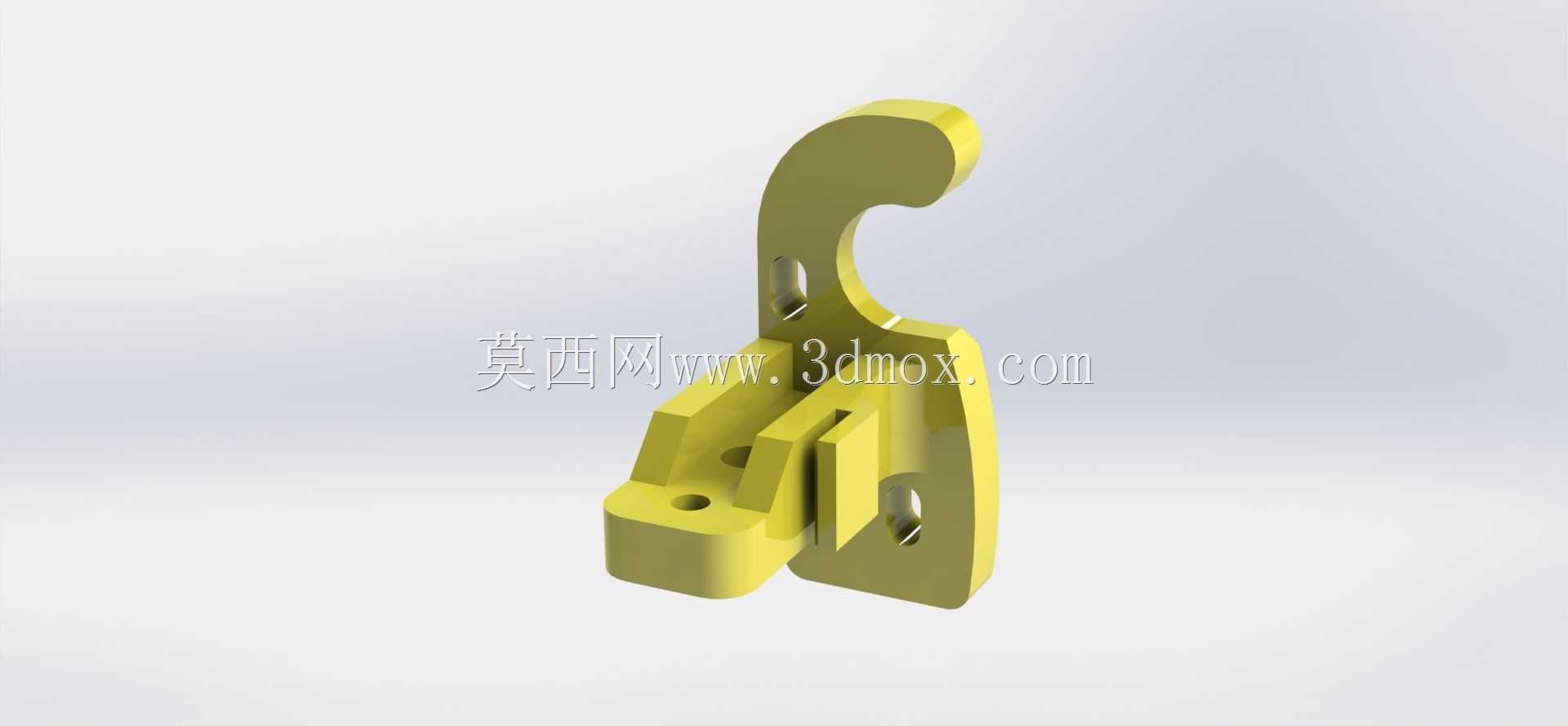

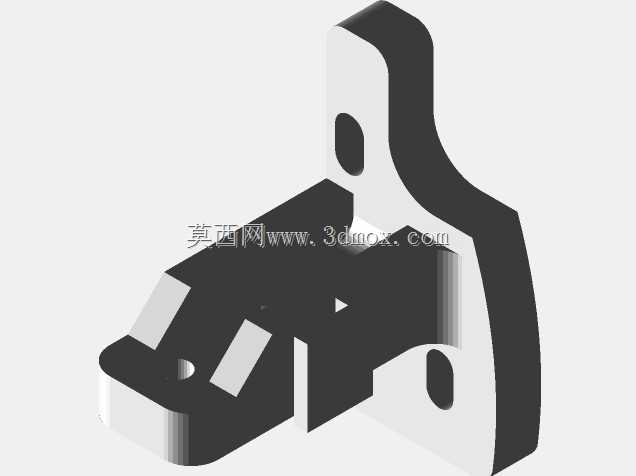

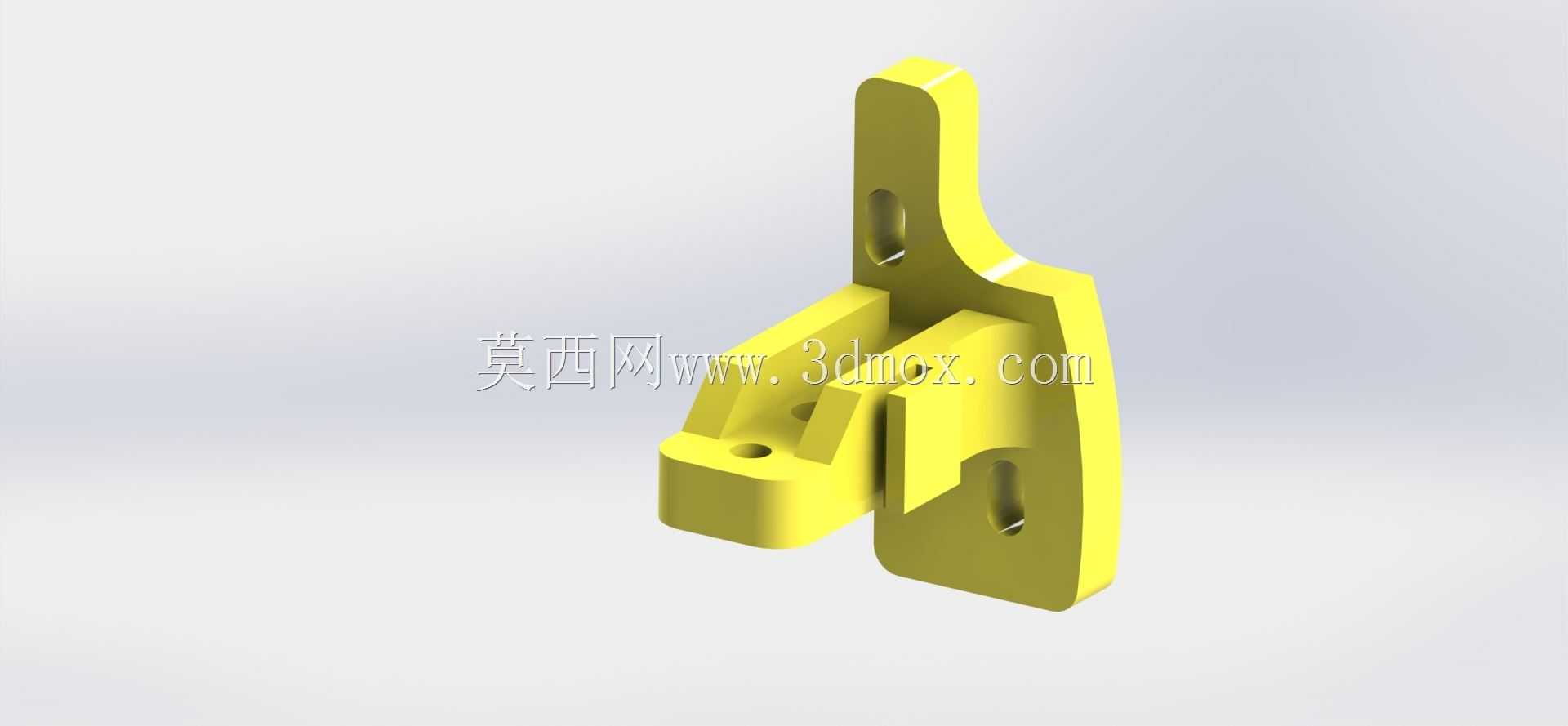

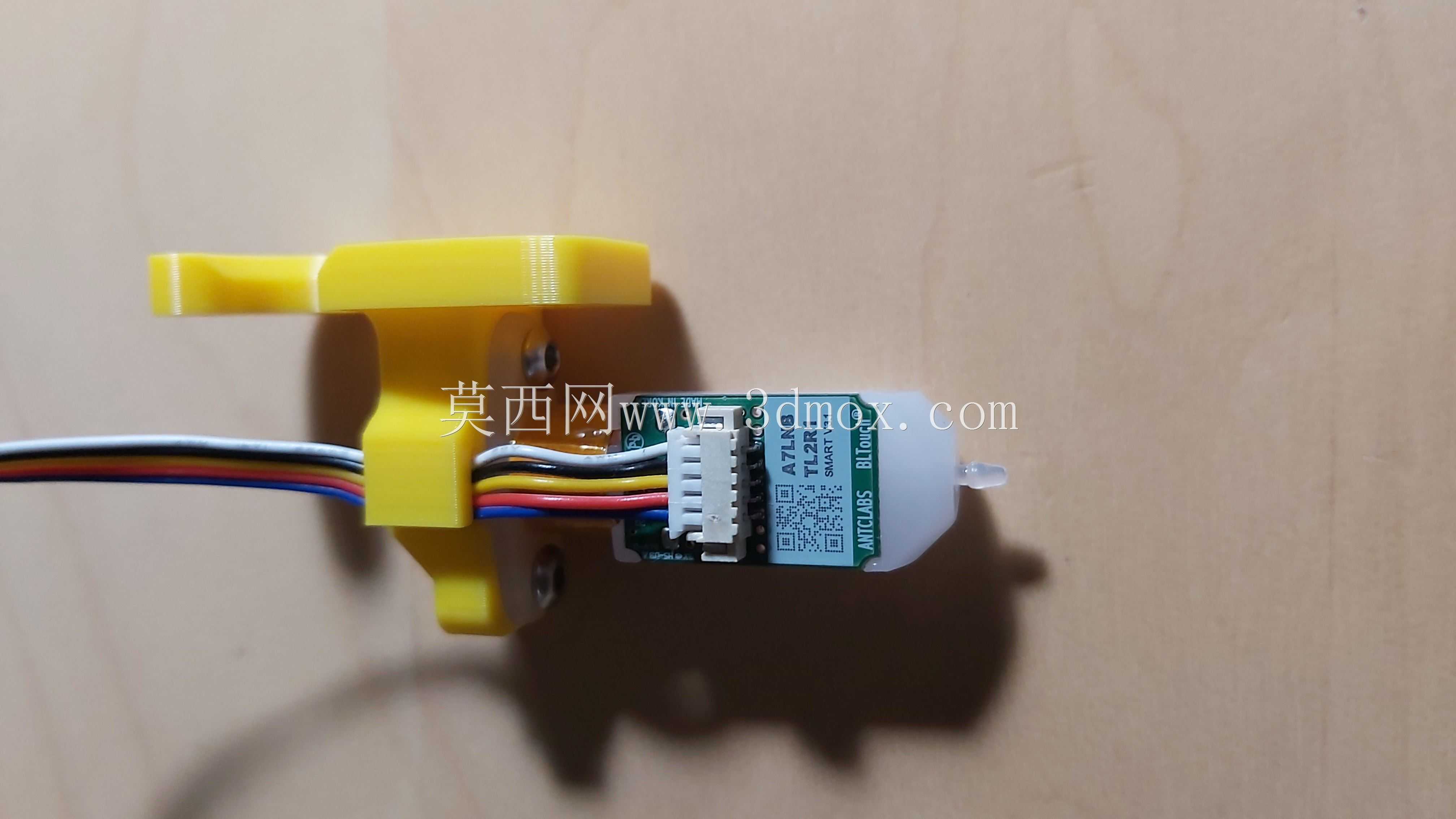

　　避免改装操作对设备原有结构强度造成不可逆损伤。结构设计上，支架采用一体化成型的构型，整体分为传感器安装位与设备固定位两个功能区域：传感器安装位预留了与BL-T传感器匹配的装配孔，孔位公差控制在合理区间，既可以保证传感器安装后无松动窜动，也能让传感器探测端处于与喷嘴相对位置的设计标定值范围内，确保探测数据的准确性，不会因支架形变导致探测基准偏移；设备固定位的曲面轮廓完全贴合Ender3V2机型热端组件的安装面曲线，下部预留的螺丝承压面有足够的接触面积，在采用常规PLA材质打印、10%填充率的制作条件下，螺丝锁紧时不会出现安装面开裂、压溃的问题，同时较低的安装面轮廓度误差，能保证支架安装后与热端运动方向保持垂直，

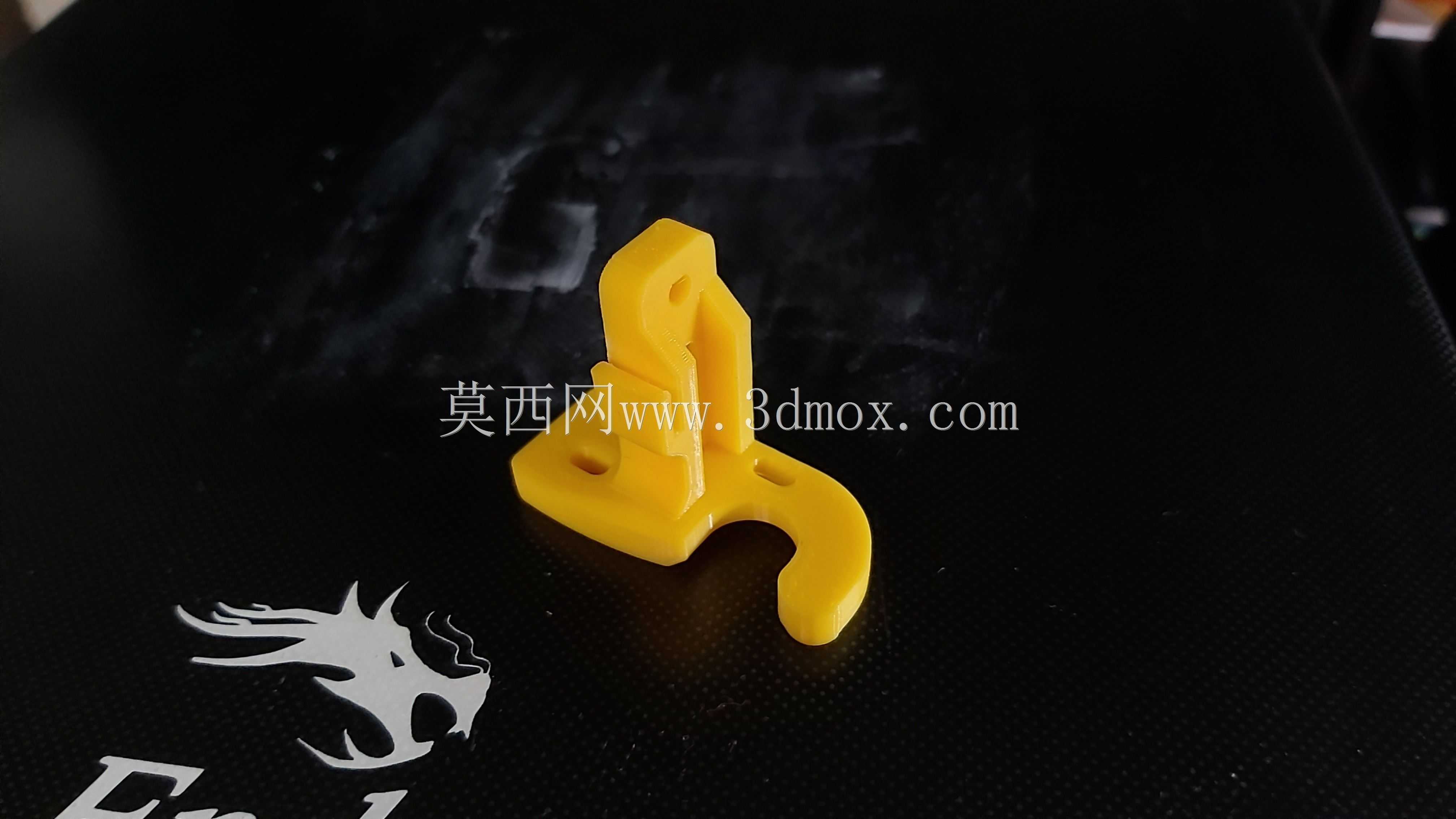

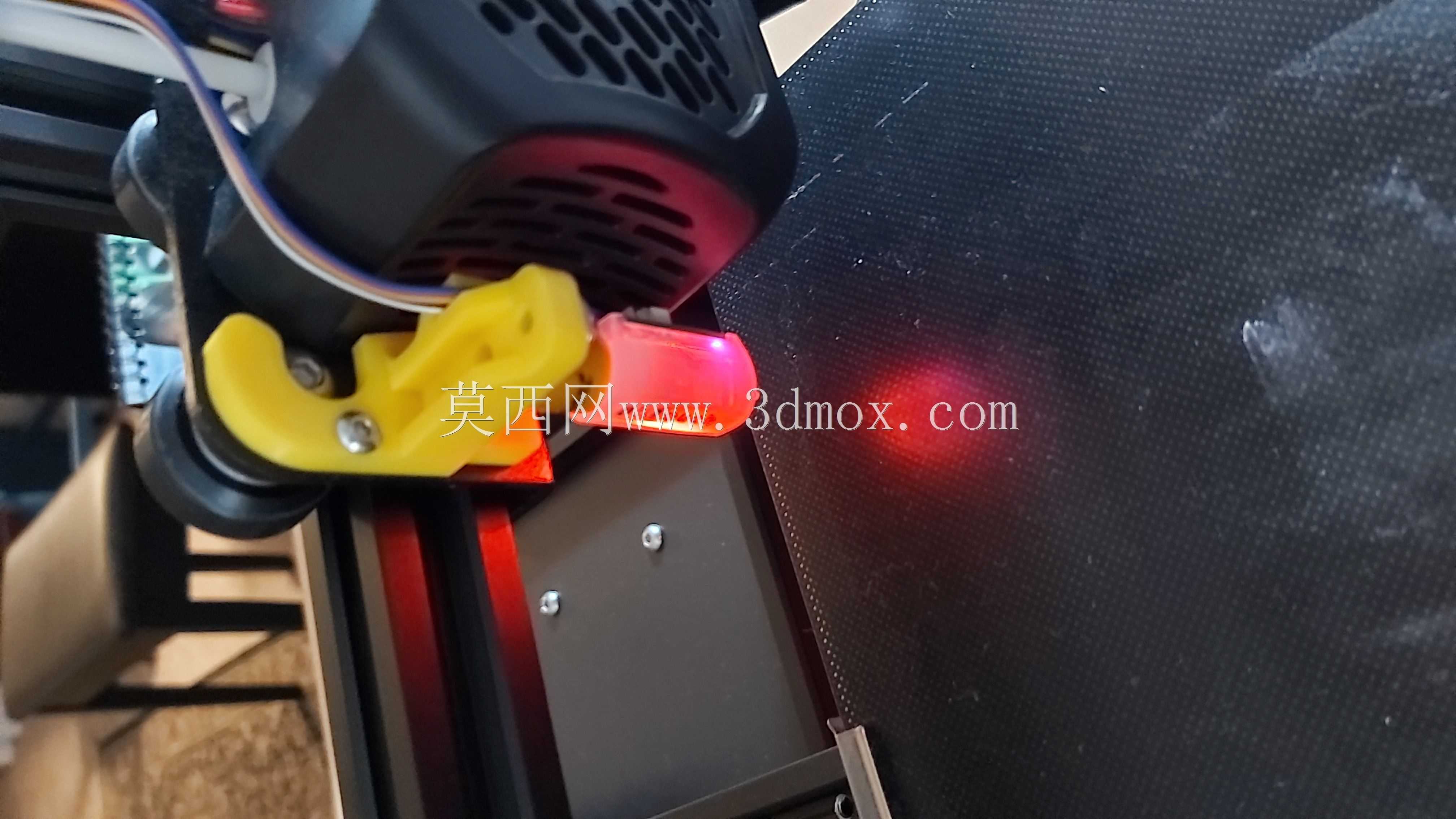

　　不会出现传感器探测角度倾斜的问题。支架的竖向支撑结构做了加厚与弧度过渡处理，在打印头高速往复运动的过程中，不会因加减速带来的惯性冲击产生共振抖动，避免传感器探测过程中出现数据跳变，保障多点调平数据的一致性。从安装边界来看，支架整体外轮廓完全避让了热端的散热风道、走线槽以及打印平台的运动行程范围，不会在打印过程中与热床、打印件产生运动干涉，也不会阻挡散热风道的气流走向，避免影响热端散热效率导致的耗材熔融异常。实际装机验证中，采用常规PLA材质打印的支架可长期稳定工作，不会因热端辐射的温度出现软化形变，能够持续为自动调平传感器提供稳定的安装基准，让设备在每次打印前的自动调平流程中获取准确的热床平面度数据，自动补偿不同点位的高度差，大幅降低手动调平的操作频次，提升批量打印过程中的成品一致性。
