摩托车用轻量化三人夹持固定夹具

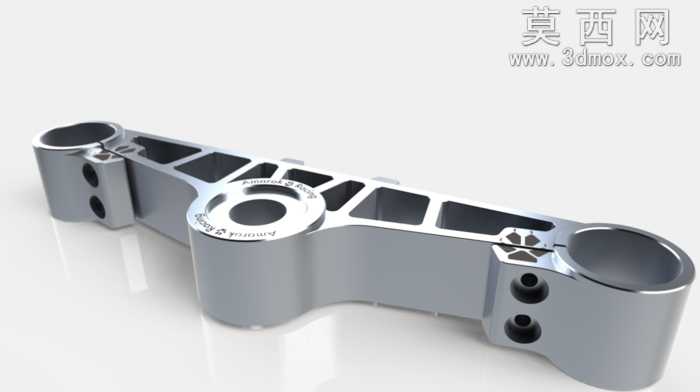

本作品为面向摩托车改装场景设计的三人夹持固定夹具，整体采用三维参数化建模方式完成全流程设计，建模阶段优先保证结构强度与轻量化的平衡，通过拓扑优化逻辑对非受力区域进行镂空减重处理，在不降低整体刚性的前提下最大程度压缩零件自重，适配摩托车部件对配件重量的严苛要求。模型渲染阶段采用金属阳极氧化质感材质，还原铝合金机加工后的细腻磨砂金属光泽，边缘处做了倒角高光处理，清晰呈现零件的机加工工艺特征，各安装孔位、定位槽、夹持接触面的细节都通过材质光影进行了突出展示，能够直观呈现零件的加工精度与装配关系。结构设计上，夹具采用两端对称夹持臂加中部定位基座的布局，两端的环形夹持孔配套锁紧螺孔结构，可通过紧固件实现对管件的稳定抱紧，中部的圆形定位座预留了标准安装接口，可快速适配不同的安装基座，臂身的镂空加强筋结构采用等距排布的梯形镂空设计，在减轻重量的同时通过筋条的走向优化分散夹持受力，避免长期使用出现结构形变。设计思路围绕高加工效率与低自重两个核心目标展开，所有结构特征都适配常规CNC铣削加工工艺，无特殊加工死角，能够有效缩短加工工时、降低加工成本，各安装孔位采用标准孔径设计，无需二次加工即可直接适配通用标准紧固件，夹持接触面做了微幅防滑纹理设计，提升夹持状态下的摩擦力，避免使用过程中出现夹持移位问题，整体结构经过受力仿真验证，在额定夹持载荷下形变量控制在极小范围内，能够满足摩托车部件长期使用的可靠性要求。
