带双法兰安装座的肘形弯管结构设计

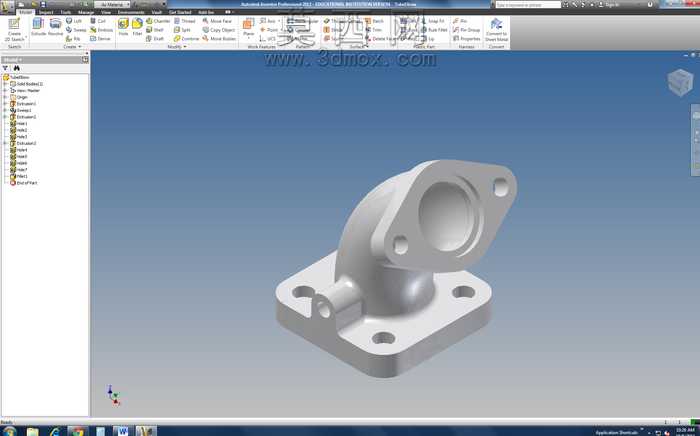

本作品为肘形弯管三维结构设计，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械管路连接件的通用设计规范，兼顾结构强度与安装适配性。建模初期先梳理弯管的核心功能需求：该部件用于管路系统的90度转向连接，同时需要通过两端的法兰结构实现与相邻管路、设备基座的稳定固定，因此首先绘制二维草图确定弯管的中心流道曲率半径，流道内壁采用光滑圆弧过渡设计，避免流体输送过程中出现紊流、压损过大的问题，流道壁厚根据常规低压管路的承压标准设置均匀厚度，保证整体承压能力一致。弯管两端分别设计不同规格的法兰结构，上端为对接法兰，开设两个对称的螺栓安装孔，用于与外接管路的法兰盘对齐锁紧，法兰端面预留密封槽位，可适配橡胶密封垫片实现管路密封；下端为方形安装底座，开设四个均匀分布的螺栓通孔，用于将整个弯管部件固定在设备安装平面上，底座与弯管主体的衔接处采用圆角过渡结构，避免直角连接处出现应力集中问题，提升部件的抗载荷能力。建模过程中对所有安装孔的位置、孔径尺寸进行参数化约束，方便后续根据不同的安装场景快速调整尺寸参数，所有结构特征均添加合理的拔模斜度与圆角，既满足实际生产中的铸造、机加工工艺要求，也避免尖锐棱角带来的安装安全隐患。材质方面默认采用常用的铸造铝合金材质预设，在渲染环节调整材质的金属粗糙度、反光度参数，还原金属管件的真实质感，同时对模型进行干涉检查，确认所有结构之间无重叠、装配无冲突，保证模型可直接用于后续的工程图导出、装配模拟、3D打印样件验证等环节，整体结构紧凑，安装定位便捷，可广泛应用于小型液压管路、气动管路、低压流体输送系统的转向连接场景。
