轻量化镂空双铰接连接支架结构设计

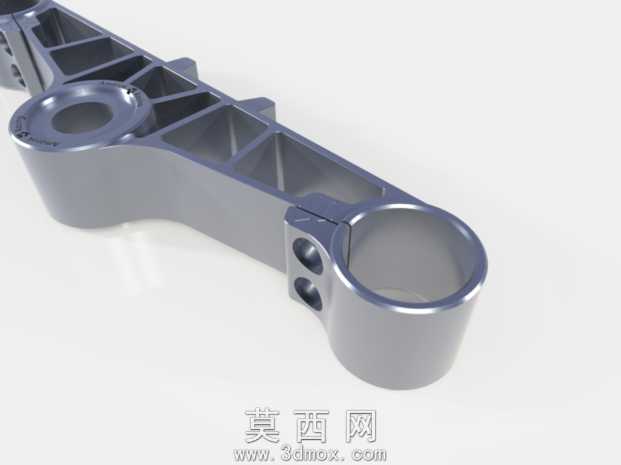

该作品为经过迭代优化的双铰接连接支架三维建模成果，建模阶段围绕结构承载与轻量化核心目标展开，首先完成初始结构的参数化草绘，精准定位两端铰接孔的中心距、孔径公差、安装孔位的相对位置，确保构件的装配适配性符合使用要求。建模过程中采用筋条镂空的结构设计思路，摒弃传统实心支架的冗余材料布局，在支架主体的非承载区域规划交错的加强筋布局，筋条的走向完全贴合应力传递路径，既保证结构整体的刚性与抗扭性能，又最大化去除非必要的实体材料，实现重量的有效控制。材质渲染阶段选用金属哑光银灰材质，还原金属构件的真实表面质感，通过环境光的分层设置，清晰呈现筋条结构的轮廓转折、铰接孔的加工倒角、安装孔的沉台细节，让整体模型的视觉呈现兼具工业设计的严谨感与结构美感。设计过程中针对初始版本的重量冗余问题开展结构迭代，通过有限元分析模拟800N载荷下的应力分布情况，对应力集中区域做圆角过渡处理，对低应力区域进一步缩减材料厚度，经过多轮参数调整，最终将构件整体重量控制在651克，相比初始设计实现了显著的减重效果，同时完全满足额定载荷下的强度与形变要求。模型的结构细节处理到位，两端铰接筒的壁厚经过精准计算，侧面的锁紧安装孔位布局合理，筋条的厚度均匀过渡，避免了3D打印或机加工过程中可能出现的壁厚不均、应力残留问题，整体结构既符合机械加工的工艺要求，又充分实现了轻量化设计的核心目标，可作为同类铰接连接构件轻量化设计的参考案例，其结构优化的思路也可迁移至其他需要兼顾承载与减重的机械零部件设计场景中。
