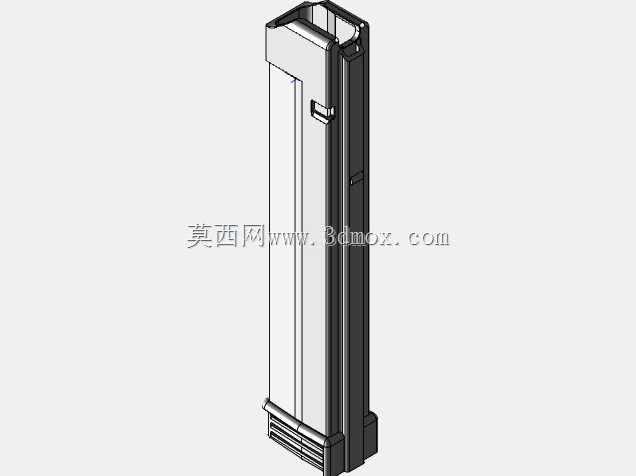

Stribog弹匣外壳结构设计方案

　　该壳体作为轻武器供弹系统的核心承载构件，主要适配Stribog系列枪械的供弹链路使用场景，承担容弹、导引弹药输送、与枪械机匣定位衔接的核心功能，日常使用中需要承受弹药堆叠的侧向挤压力、往复供弹过程中的摩擦损耗，以及复杂工况下的冲击载荷，因此结构设计上优先保障壳体的刚性与尺寸一致性。从结构设计思路来看，该版本壳体未设置注塑加强肋骨，整体采用等壁厚的长条形腔体结构，腔体内部预留出规整的弹药排列空间，侧壁设置有与托弹板配合的导向限位槽，可约束托弹板的往复运动轨迹，避免供弹过程中出现卡滞偏移；壳体上端设置与机匣弹匣座匹配的定位卡扣结构，安装时可快速卡入锁定，保证供弹口与枪机进弹位置的同轴度，下端预留底盖安装的卡槽结构，可快速拆解完成托弹簧、

　　托弹板的维护更换。在外形尺寸与安装边界设计上，整体长度适配标准容量弹药的堆叠排布需求，截面尺寸严格匹配Stribog系列枪械弹匣座的安装公差范围，侧壁外轮廓做了顺滑的倒角处理，既可以降低插拔弹匣时的摩擦阻力，也能避免尖锐棱角在携行过程中勾挂装具；壳体外侧的局部凸起结构对应内部导向槽的位置，在不额外增加壁厚的前提下提升局部结构强度，抵消弹药长期挤压带来的形变风险。需要注意的是，该结构未针对3D打印工艺做专项优化，若采用增材制造方式加工，需要额外考虑壁厚均匀性、支撑添加位置对内部腔体光洁度的影响，避免内部残留的支撑凸起干涉托弹板的正常运动；若采用注塑工艺批量生产，可在现有结构基础上根据注塑材料的收缩率调整尺寸公差，

　　在受力集中区域增设加强筋结构，进一步提升壳体的抗冲击性能与使用寿命。实际装配过程中，该壳体需要与托弹簧、托弹板、弹匣底盖、抱弹口等零件配合，各配合面的尺寸公差需要控制在合理区间，既要保证各零件活动顺畅无卡滞，也要避免间隙过大导致的弹药晃动、供弹位置偏移问题；抱弹口位置的尺寸精度直接影响供弹可靠性，设计时需要严格控制该位置的开口尺寸与倒角角度，保证弹药上升过程中可顺利被抱弹口定位，准确对齐枪机的推弹路径。
