美国地图轮廓IDSA2014纪念别针结构设计

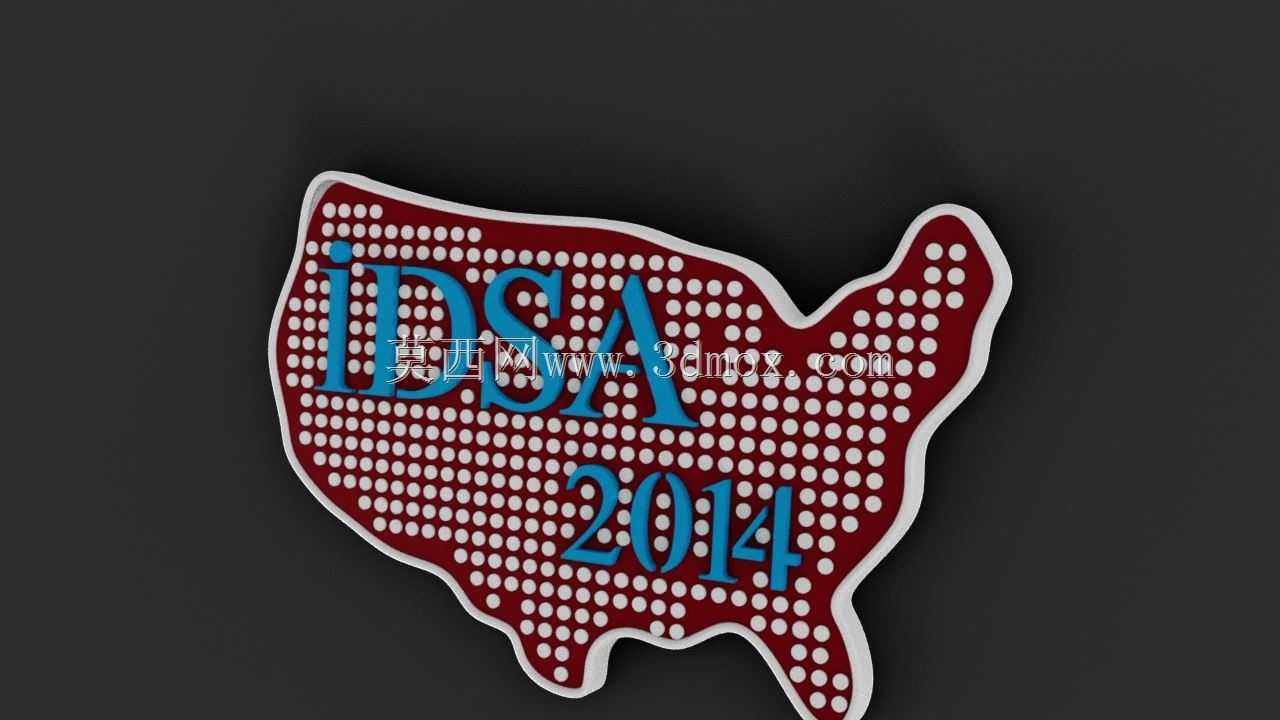

　　这款别针的设计初衷是适配行业展会的身份标识佩戴需求，整体外轮廓完全贴合美国本土地图的边界造型，边缘做了0.8mm的圆角过渡处理，避免佩戴时剐蹭衣物面料，整体厚度控制在2.2mm，既保证了手持与佩戴时的结构强度，又不会因为过厚导致佩戴后衣物表面出现明显凸起。主体表面采用点阵式镂空排布，孔位直径统一为1mm，孔间距保持1.2mm的均匀间隔，这类点阵结构一方面可以减少3D打印过程中的材料用量，降低打印过程中的翘曲风险，另一方面也能让别针整体重量控制在5g以内，长时间佩戴在衬衫、工牌挂绳上不会产生坠感。表面的IDSA与2014字样采用凸起0.3mm的浮雕设计，字符边缘做了0.2mm的倒角处理，既可以避免打印后字符边缘出现毛刺，

　　也能在后续粘贴不干胶标识时，为胶层提供足够的附着摩擦力，不需要额外做表面打磨处理就能实现胶面的完全贴合。设计过程中优先考虑了FDM3D打印的工艺适配性，所有结构均无小于45度的悬空面，打印时不需要添加额外支撑结构，打印完成后仅需去除底部 raft 层即可直接进入后处理环节，单个零件的打印时长可控制在25分钟以内，适合小批量快速制作。别针的固定结构采用背面粘贴不干胶别针底座的方案，底座安装位在模型背面预留了0.2mm深的沉台，沉台尺寸与通用款0.2美元级不干胶别针底座完全匹配，粘贴时可以快速定位，不会出现底座偏移导致别针佩戴歪斜的问题，沉台边缘做了微小的溢胶槽，粘贴时多余的胶液会流入槽内，不会溢出到别针侧面影响外观。

　　这类纪念别针主要应用在行业会议、展会活动的参会人员身份标识场景，既可以单独作为胸针佩戴在外套、衬衫领口位置，也可以搭配挂绳作为工牌的装饰配件，相比传统金属冲压别针，3D打印制作的方案不需要开模，小批量定制的周期可以压缩到1天以内，针对不同年份、不同主题的活动，仅需要调整表面的字符浮雕内容，不需要重新调整整体轮廓与安装结构，设计复用性较强。结构设计时特意规避了多零件组装的方案，整体为一体化打印成型，不存在组装拼接的缝隙，长期使用不会出现零件脱落的问题，表面的点阵结构也可以作为自定义涂装的定位参考，使用者可以根据需求在点阵位置填充不同颜色的涂料，实现个性化的外观定制，不需要额外制作丝印网版或者移印工装。
