RC纸飞机加电推进动力装置结构

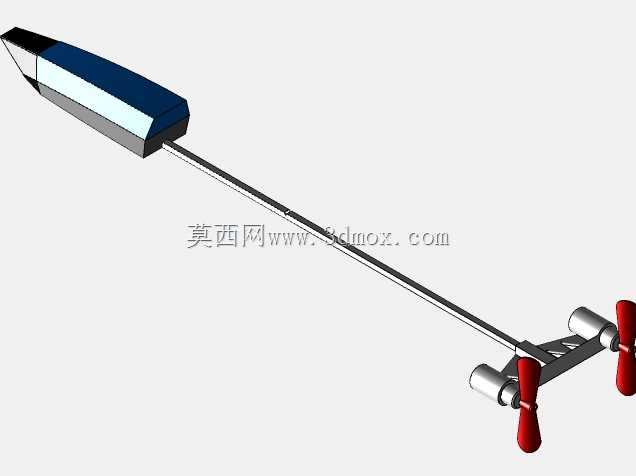

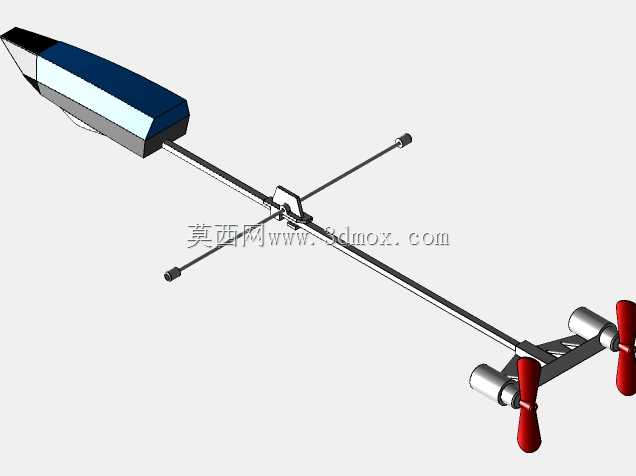

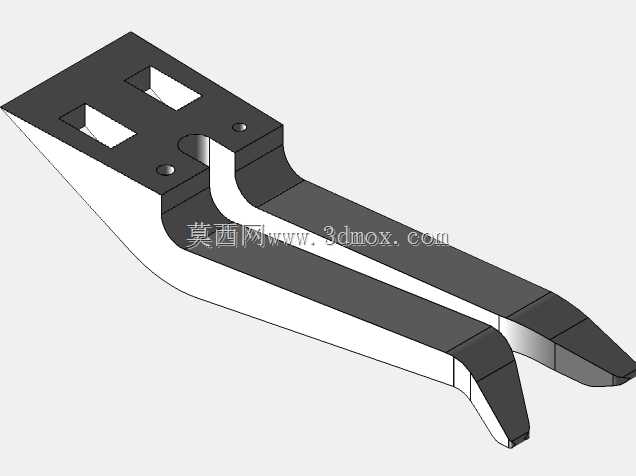

这套结构是针对普通纸质航模改装的电动推进组件，核心应用场景集中在小型遥控航模的DIY改装、青少年航空科普教学、低速气动验证试验领域，区别于常规成品航模的一体化动力布局，这套组件可以直接适配常规折法的纸质三角翼纸飞机，不需要对原有纸飞机结构做破坏性裁切，仅靠夹持结构就能完成固定，大幅降低了普通爱好者制作电动航模的门槛。从功能特性来看，整套装置分为机头配重段、主支撑杆、尾部动力段三个核心部分，机头段采用流线型整流设计，内部预留了电池安装舱位，一方面作为电池容纳空间，另一方面通过前置的重量平衡尾部双电机的重量，避免整机组装后出现头轻尾重的俯仰不稳定问题；主支撑杆采用细长杆结构，沿纸飞机机身中轴线布置，杆身中部设置了弹性夹持卡扣，卡扣的接触面做了圆弧过渡处理，夹紧时不会刮破纸质机身，同时能适配不同厚度的折叠纸飞机，夹持位置可以沿杆身前后滑动调整，方便根据不同纸飞机的重心位置调整固定点，匹配不同折法的纸飞机重心需求。尾部动力段采用横向布置的双电机支架，支架上对称安装两个驱动电机，每个电机输出端直接适配小型两叶螺旋桨，双电机对称布局的设计抵消了单电机旋转带来的反扭矩，不需要额外设置舵面偏角补偿就能让纸飞机保持直线飞行，相比单电机尾推的布局，飞行过程中的偏航稳定性提升明显，两个螺旋桨的旋转平面保持在同一垂直面上，推力线与主支撑杆轴线重合，避免推力线偏移带来的飞行姿态异常。设计过程中优先考虑了安装的便捷性，整套组件的所有零件都做了轻量化处理，机头整流罩采用薄壁结构，在保证外形流线型降低飞行阻力的同时尽可能减少自重，主支撑杆选用空心薄壁杆件，在满足结构刚度、避免飞行过程中杆身震颤的前提下降低整体重量，保证加装之后纸飞机的翼载荷不会超出普通A4纸折叠飞机的承载范围，不会因为加装动力后重量过大导致滑翔性能下降。安装边界方面，主支撑杆的总长度适配常规A4纸折叠的三角翼纸飞机尺寸，夹持卡扣的可调行程覆盖了从距离机头30毫米到距离尾端20毫米的区间，尾部双电机支架的横向宽度控制在120毫米以内，不会超出常规纸飞机的翼展宽度，避免飞行过程中支架触碰机翼影响飞行姿态；机头电池舱的内部尺寸适配常规小型航模锂电池，舱盖采用卡扣式固定，不需要额外工具就能完成电池更换，电池接线沿主支撑杆的走线槽布置到尾部电机，走线槽与杆身一体化设计，避免导线外露在飞行过程中被气流吹动产生额外阻力，同时也能防止导线缠绕螺旋桨引发故障。实际使用过程中，这套组件不需要对纸飞机做额外的结构加强，普通80克A4纸折叠的纸飞机就可以直接安装，夹持卡扣的夹紧力经过适配，既可以保证飞行过程中组件不会移位，又不会夹坏纸质机身，拆卸之后纸飞机仍然可以作为普通手掷滑翔机使用。在气动验证场景下，这套组件可以作为低速翼型测试的通用动力平台，只需要更换不同的机翼部分就可以完成不同翼型的低速推力飞行测试，不需要每次测试都重新制作动力结构，降低了小型气动试验的制作成本；在科普教学场景中，这套组件的组装难度低，不需要复杂的粘接、调试步骤，参与者只需要完成简单的卡扣固定、接线操作就能完成电动航模的制作，适合短时间的体验类教学活动。结构细节上，尾部电机支架与主支撑杆的连接部位做了加强筋处理，避免电机运转时的振动导致支架松动，螺旋桨与电机轴的连接采用快拆结构，发生碰撞时螺旋桨可以从轴上脱落，减少碰撞对电机和支架的冲击，提升组件的抗摔性能；机头整流罩的前端做了圆弧钝化处理，既可以降低飞行时的正面阻力，也能避免尖锐端头在使用过程中造成划伤，提升使用安全性。整套结构的所有连接部位都采用无胶化设计，所有零件都可以通过卡扣、过盈配合完成组装，不需要使用胶水粘接，方便零件损坏后的单独更换，也降低了组装的操作门槛，即使是没有模型制作经验的使用者，也可以参照结构布局快速完成整机组装。
