抛光铝合金活塞连杆组件三维设计

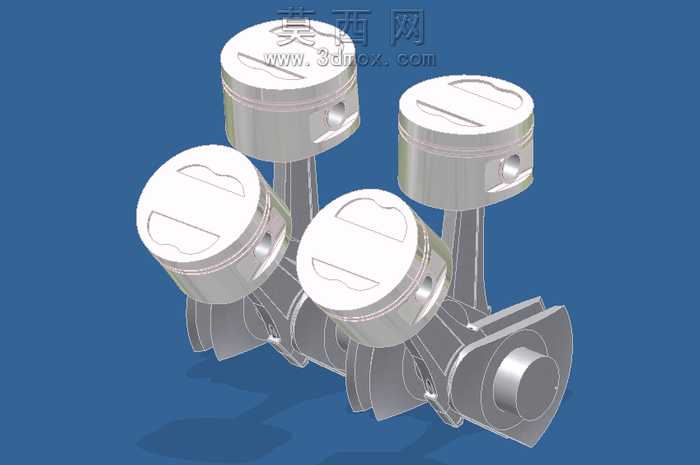

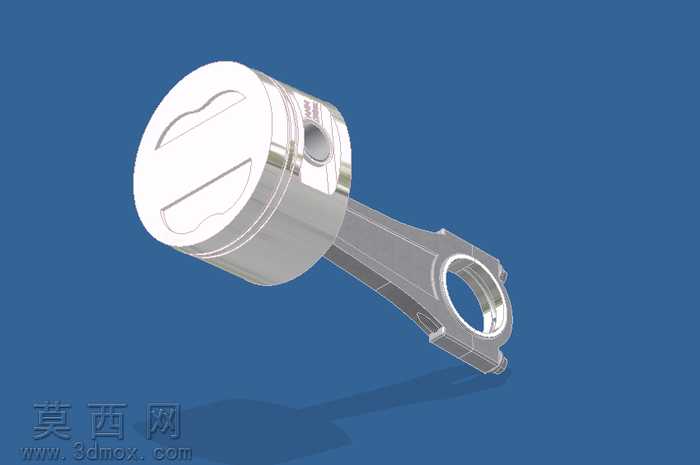

本作品为内燃机核心动力部件的抛光铝合金活塞连杆组件三维设计，采用Autodesk Inventor完成全参数化建模与渲染呈现。建模阶段首先依据活塞连杆的实际工作工况确定核心尺寸参数，活塞部分采用回转体基础特征叠加切削特征完成主体构建，顶部的避阀坑与燃烧室凹坑通过草图拉伸切除实现，精准还原活塞顶面的功能性结构；活塞销座部位通过加强筋特征与主体融合，保证结构强度的同时控制整体重量，环槽部位采用等距阵列切削特征，严格匹配活塞环的安装尺寸公差。连杆部分采用锻造件的结构逻辑建模，杆身采用工字形截面特征，通过扫掠命令实现从小头到大头的平滑过渡，小头的衬套安装孔与大头的轴瓦安装位均采用同轴度约束的孔特征构建，大头的分体式结合面通过精准的分割特征与螺栓孔阵列完成，保证拆分结构的装配合理性。材质与渲染阶段，整体赋予抛光铝合金材质，调整金属粗糙度参数至极低数值，模拟镜面抛光后的金属反光效果，同时为活塞环槽、连杆轴瓦位添加细微的材质色差区分，突出不同功能区域的结构差异；场景采用纯色深蓝色背景，搭配柔和的三点布光方案，主光从侧上方投射凸显活塞顶面与连杆杆身的曲面轮廓，辅光补全暗部细节避免结构死黑，背光勾勒组件的边缘轮廓提升立体感，最终渲染效果清晰展现抛光铝合金的金属质感与组件的完整结构细节。设计过程中充分考量活塞连杆组件的运动特性，所有配合部位均预留合理的装配间隙，整体模型结构完整无破面，可直接用于装配验证、运动仿真演示以及相关教学场景使用，完整还原了抛光铝合金活塞连杆的真实结构形态与材质表现。
