指尖陀螺专用深沟球轴承结构设计

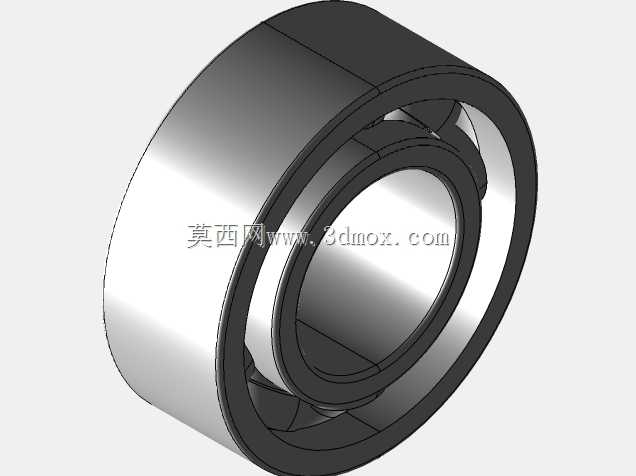

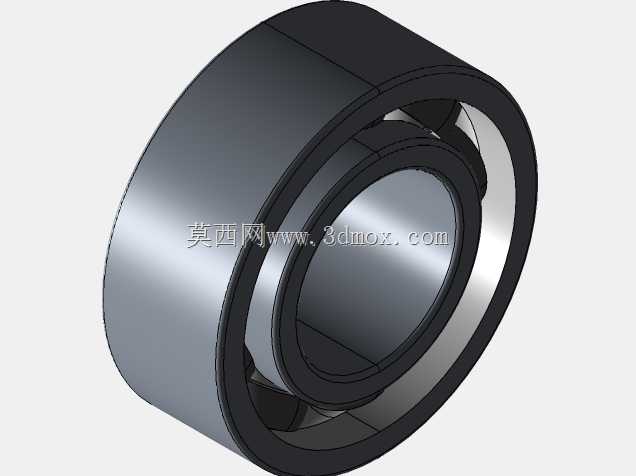

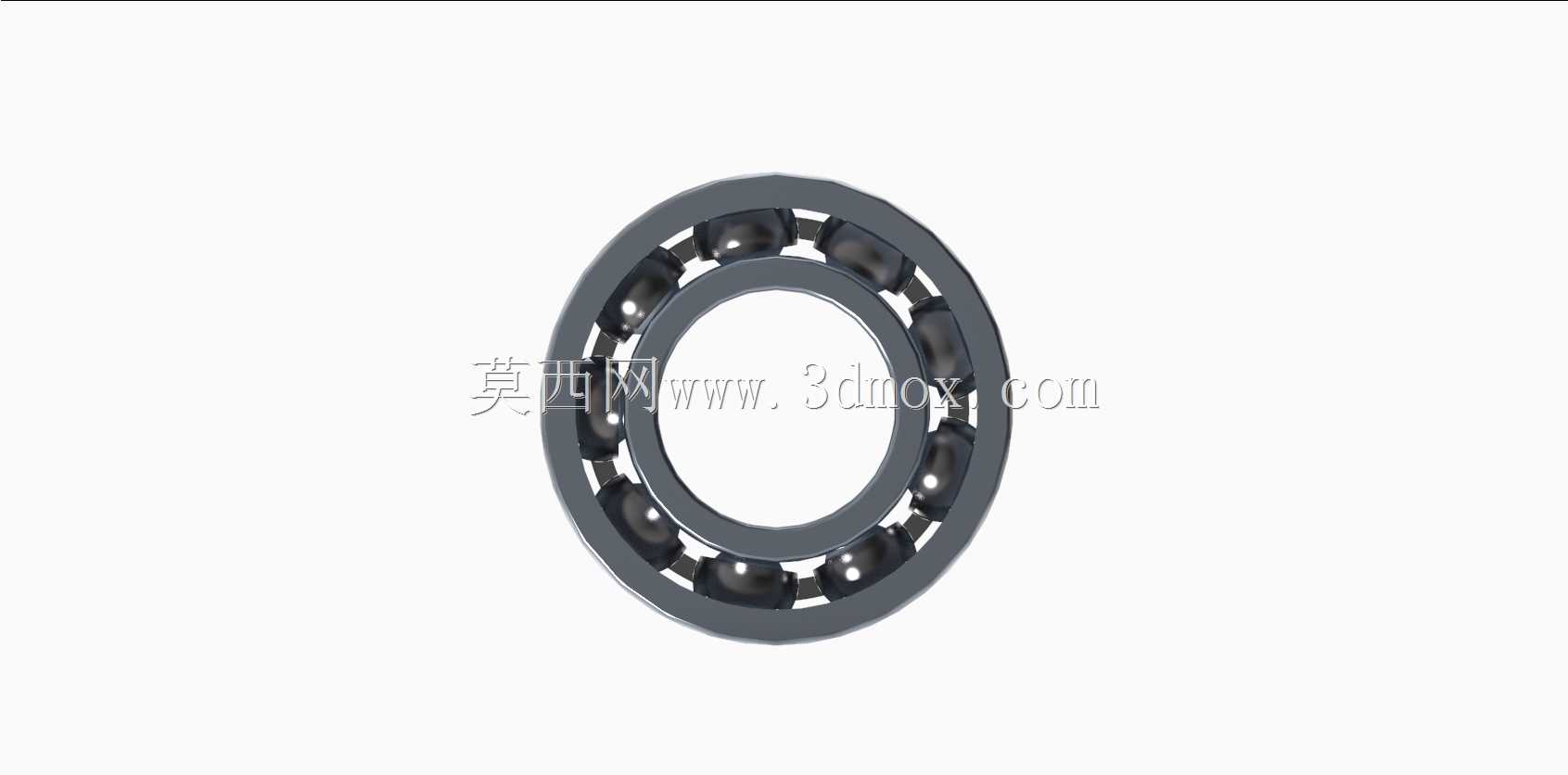

　　这款轴承的设计初衷是服务于指尖陀螺的旋转支撑需求，在消费类解压玩具的结构体系中，核心旋转部件的稳定性直接决定了产品的使用体验。不同于工业传动场景下的重载轴承选型，指尖陀螺用轴承需要在极小的尺寸边界内，实现低启动阻力、长空转时长、径向跳动量极小的性能表现，这就对滚动体排布、滚道粗糙度、保持架间隙控制提出了区别于常规工业轴承的要求。从结构参数来看，该轴承外径设定为0.8英寸，内径为0.4英寸，滚动体采用等直径钢珠沿圆周均匀排布，保持架采用兜孔式结构将每颗钢珠独立分隔，避免滚动体之间的直接摩擦碰撞，降低转动过程中的能量损耗。设计过程中优先考虑了径向载荷的承载特性，毕竟指尖陀螺在使用过程中，载荷主要来自手指捏持时的径向压力，

　　以及旋转过程中产生的微小离心力，轴向几乎无额外载荷，因此选用深沟球的滚道构型，既能满足径向承载需求，又能将转动阻力控制在极低水平。在安装边界上，该轴承的内圈与指尖陀螺的中心握持轴采用过盈配合，外圈与陀螺的旋转配重主体紧配安装，配合公差的选取需要兼顾装配便捷性与连接可靠性，过盈量过大会导致轴承装配后预紧力过大，空转阻力升高，过盈量不足则会在高速旋转时出现内外圈打滑，影响转动稳定性。滚道的曲面弧度设计经过反复校核，确保钢珠与滚道的接触角处于最优区间，既不会因为接触面积过大增加摩擦阻力，也不会因为接触面积过小导致局部应力集中，缩短轴承使用寿命。保持架的材质选型偏向低摩擦系数的工程塑料，相比金属保持架，塑料保持架的自润滑特性更好，

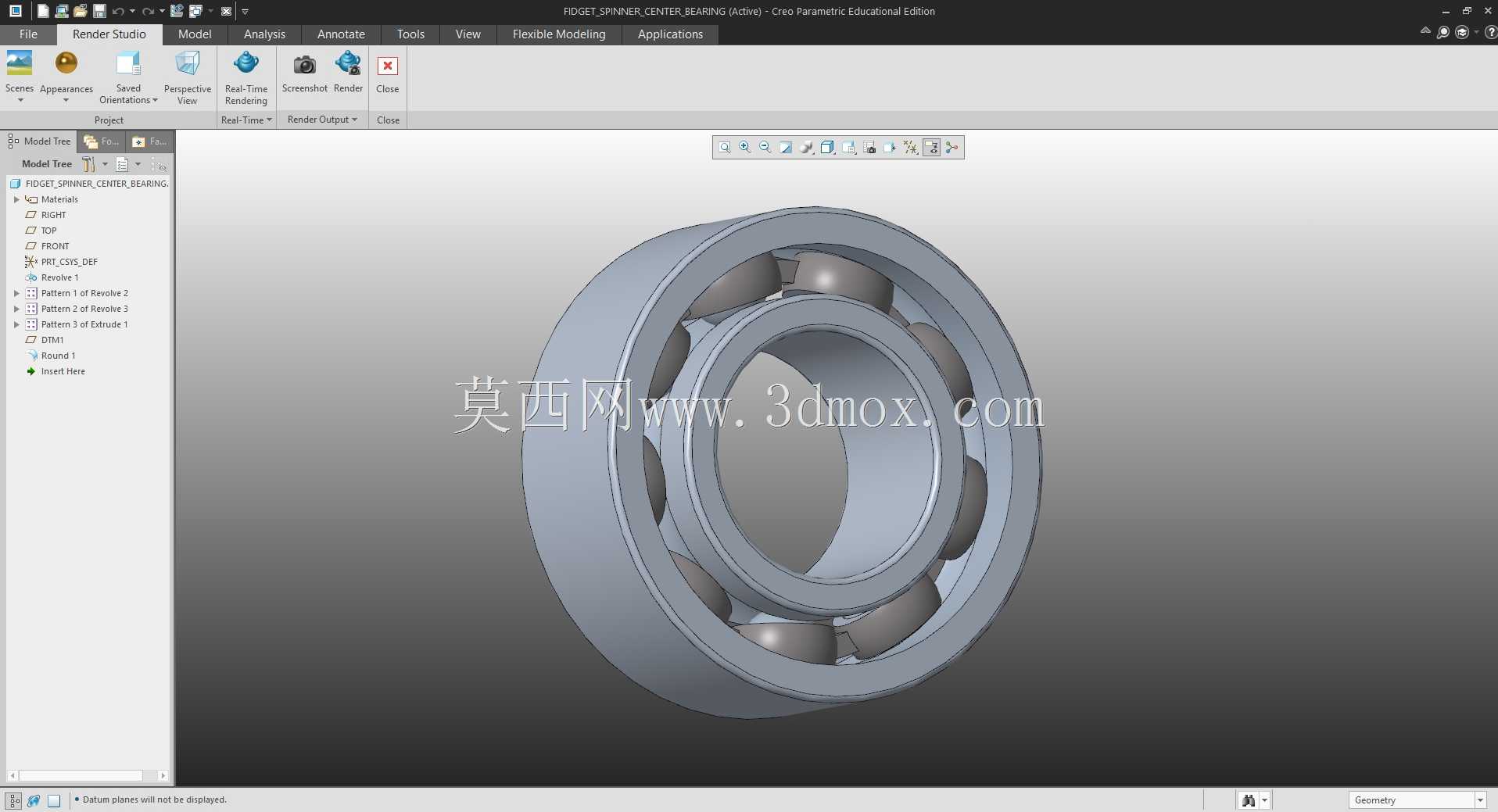

　　无需额外加注润滑脂即可实现顺畅转动，同时自重更轻，能进一步降低旋转过程中的转动惯量损耗。在实际应用场景中，这类小尺寸精密轴承除了适配指尖陀螺产品，也可用于小型手持旋转装置、微型演示机构、低载旋转连接件等场景，其尺寸紧凑、转动顺畅的特性，能够满足各类小型旋转结构的支撑需求。建模过程中对每个钢珠的位置进行了全参数化约束，可根据实际使用需求快速调整钢珠数量、滚道曲率、内外圈壁厚等参数，适配不同重量、不同空转时长要求的指尖陀螺产品设计，调整参数后可直接导出工程图用于机加工或者开模生产，减少重复建模的工作量。
