FTC竞赛用机器人驱动变速传动结构设计

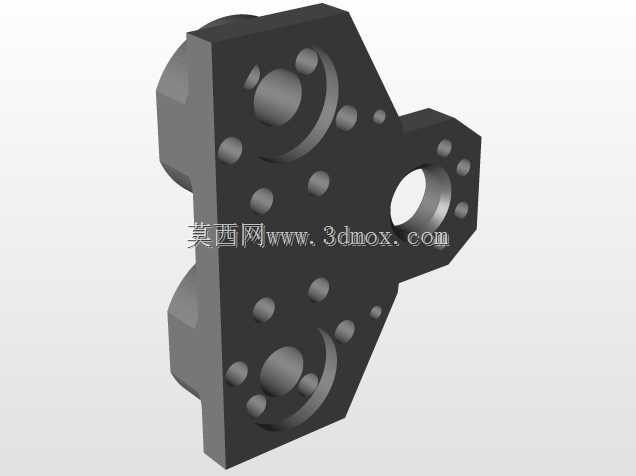

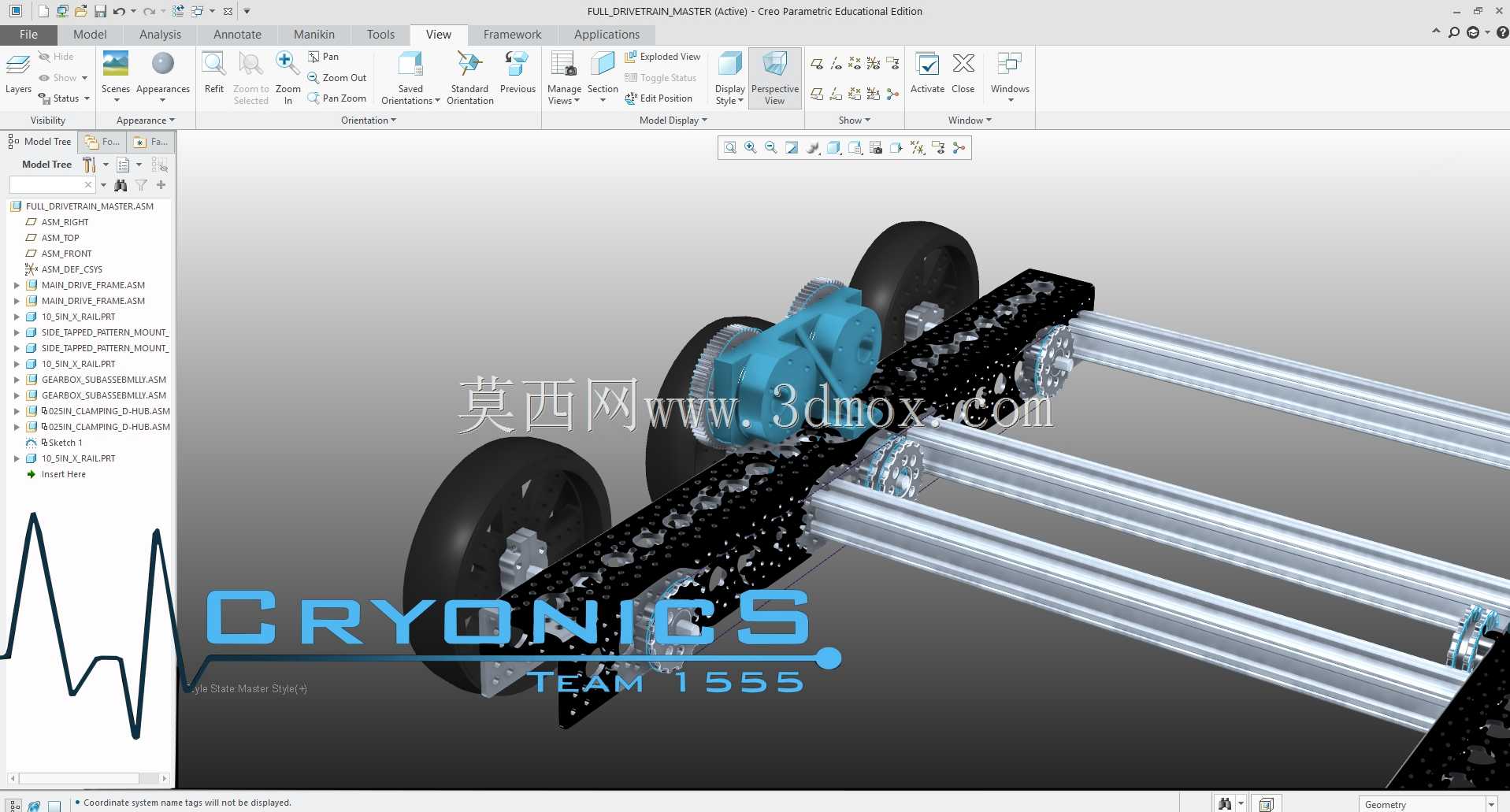

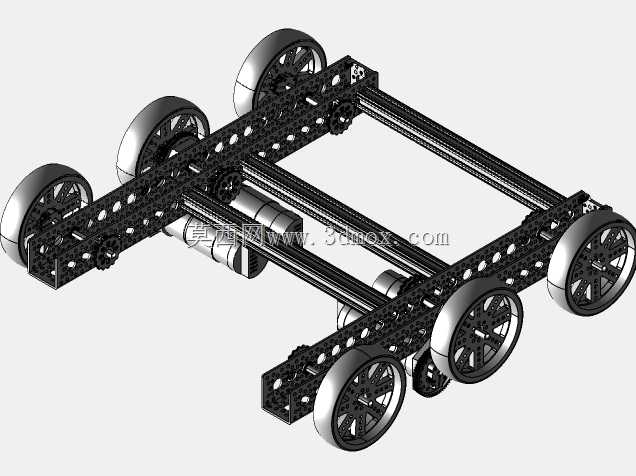

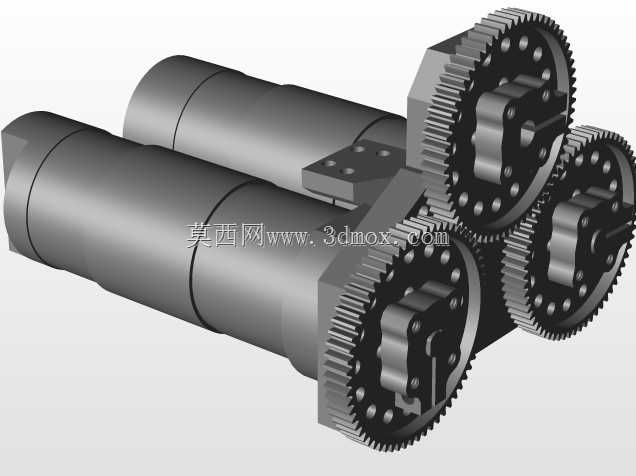

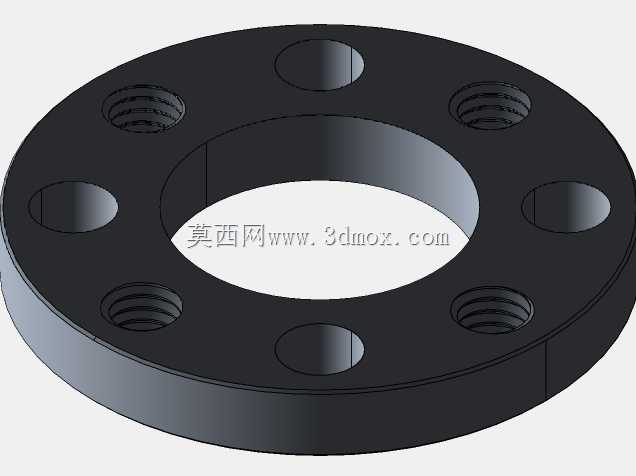

　　这套变速传动结构主要面向青少年机器人技术挑战赛的移动机器人底盘驱动场景，核心作用是在有限的车架安装空间内，实现驱动电机的扭矩与转速匹配，兼顾机器人起步爬坡时的大扭矩输出需求，以及平路冲刺阶段的高转速行进要求，解决单速传动无法同时适配多工况行进的痛点。从结构设计逻辑来看，整套变速机构采用紧凑式布局，将齿轮组、换挡拨叉、输出轴集成在一体化的箱体内，直接与驱动轮的安装轴对接，省去了额外的传动连接环节，减少动力传递过程中的损耗。箱体的安装孔位完全匹配通用竞赛铝型材车架的安装孔距，不需要额外加工转接件即可直接固定在车架纵梁上，安装边界控制在120mm80mm65mm的空间范围内，不会占用车架上过多的传感器、电池与执行机构安装空间，

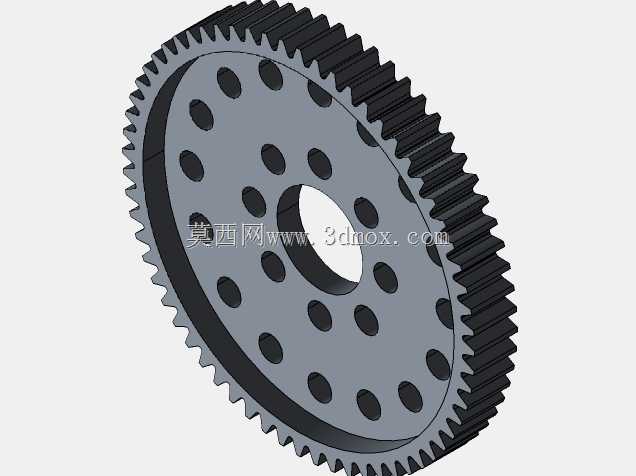

　　适配多数中小尺寸竞赛机器人的车架布局。在功能特性上，该变速箱设置两档传动比，低速档传动比设置为3.2:1，可在机器人攀爬15度以内坡道、拖拽竞赛道具时提供足够的轮上扭矩，避免电机堵转烧毁；高速档传动比设置为1.1:1，可在平路行进时将电机转速高效传递到驱动轮，提升机器人的场地移动效率，换挡机构采用舵机直驱拨叉的形式，换挡行程控制在8mm，响应速度快，不会出现跳档、脱档的问题。设计过程中充分考虑了竞赛场景的维护便捷性，箱体采用上下剖分结构，拆开上盖即可直接更换磨损的齿轮、调整换挡拨叉的位置，不需要将整个变速箱从车架上完全拆卸，能大幅缩短竞赛现场的故障排查与维护时间。齿轮组采用直齿圆柱齿轮设计，加工难度低，通用替换性强，

　　即便出现轮齿崩断的情况，也可以快速使用标准模数的齿轮备件替换，不需要定制特殊规格零件。输出轴采用D型截面设计，与轮毂的D型孔直接配合，不需要额外的键连接即可传递足够扭矩，装配时仅需要一颗顶丝即可完成轮毂与输出轴的固定，装配效率高，适合竞赛场景下的快速拆装调试。整套结构的重量控制在210g以内，不会给机器人带来过多的负载负担，同时箱体边角做了圆角处理，避免竞赛过程中剐蹭场地道具或者其他参赛机器人，也能减少结构碰撞带来的箱体变形风险。
