带操作手柄的可调式万向连接机构

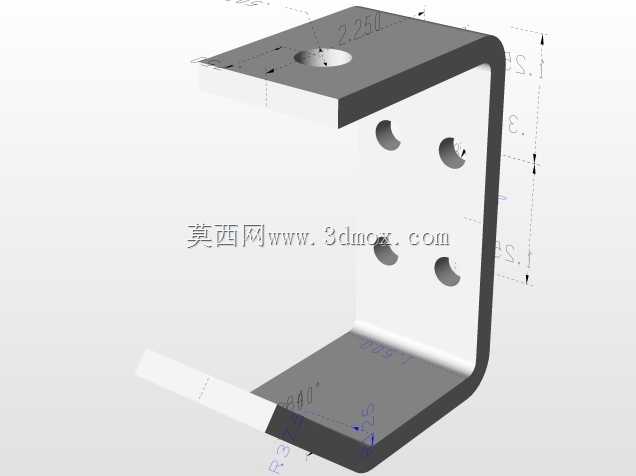

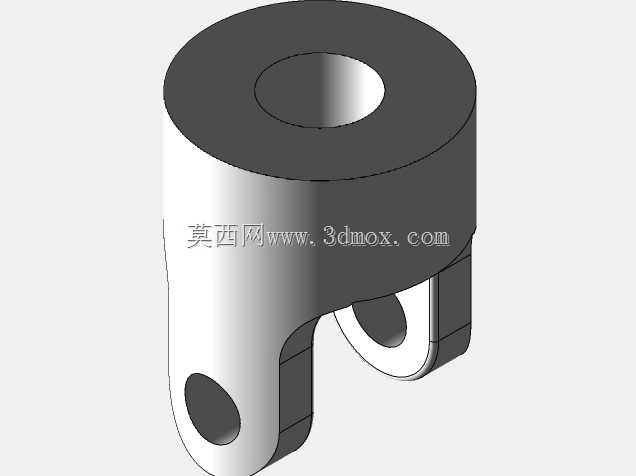

　　这类带操作手柄的万向连接结构，常出现在需要小范围角度调整、手动锁止的工位辅助工装、小型操作台调节单元以及轻型设备的姿态调整模块中，区别于大扭矩传动用的十字轴万向节，该结构更侧重手动调节的便捷性与调整后的位置保持能力，不需要传递大扭矩载荷，核心作用是实现连接端的多自由度角度偏转，满足不同作业姿态下的对位需求。从结构组成来看，底部采用U型安装支架作为承载基座，支架侧板预留多组螺栓安装孔，可直接通过螺栓固定在设备台面、工装架体的预设安装位上，安装孔位的间距适配常规轻型工装的安装孔距标准，不需要额外加工转接板即可完成固定，基座上方的铰接座通过销轴与下部支架连接，可实现单平面内的俯仰角度调整，铰接位置的配合间隙控制在0.02mm以内，

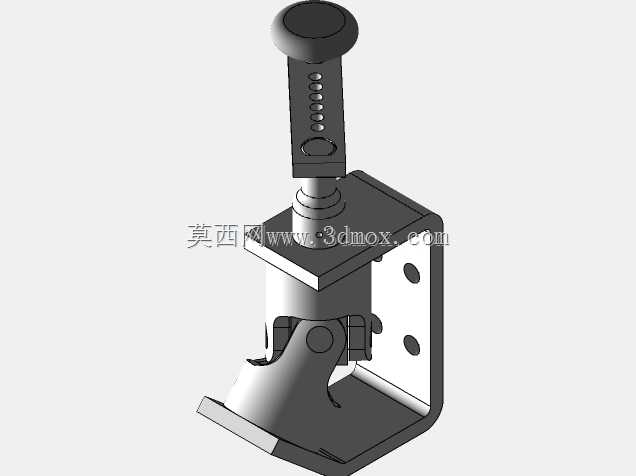

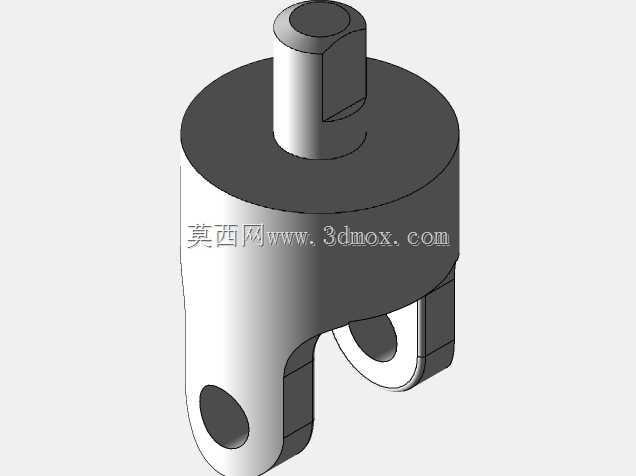

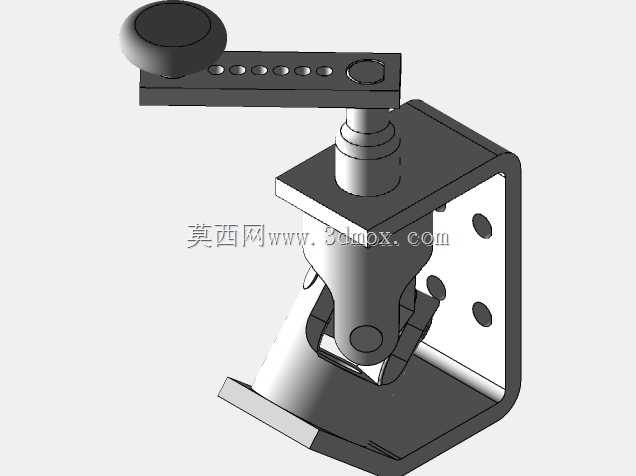

　　既保证转动顺畅无卡滞，又避免调整后出现旷量晃动。上部的连接轴与铰接座采用十字轴式的万向连接结构，可实现垂直于俯仰平面的水平方向角度偏转，两个维度的转动配合，可让顶部的安装端实现一定锥角范围内的任意角度调整，满足不同方向的对位需求。顶部延伸出的操作手柄集成了锁止旋钮结构，手柄上的防滑凹槽可提升手动操作时的摩擦力，调整时扳动手柄即可带动万向结构转动到目标角度，拧紧端部的锁止旋钮即可通过内部的顶紧结构压紧铰接面，依靠摩擦力实现角度锁止，不需要额外工具即可完成调整与固定操作，适配需要频繁微调作业角度的场景。设计过程中，各铰接位置的销轴均采用台阶式定位结构，避免销轴在转动过程中出现轴向窜动，支架的板材厚度根据手动操作的受力情况选型，

　　保证在常规扳动力度下不会出现结构变形，万向连接部位的转动副采用间隙配合，表面做防锈处理，适配车间多尘、少量油污的作业环境，整体结构的外形尺寸紧凑，安装后不会占用过多的台面空间，突出的操作手柄长度符合人体工程学操作范围，站在工位旁无需过度探身即可完成角度调整与锁止操作。这类结构相比电动调节的万向云台成本更低，结构简单可靠，维护时仅需要定期在铰接位置加注润滑脂即可长期使用，不会出现电路故障导致的调节失效问题，在小型工装夹具、检测工位定位架、轻型操作台的角度调节模块中有着广泛的应用空间，建模时各零件的配合公差完全按照常规机加工的精度等级设置，可直接导出工程图用于零件加工与装配。
