57规格两相混合式步进电机结构模型

　　做非标自动化设备结构设计时，57规格步进电机是选型清单里出现频率极高的执行元件，小到桌面级点胶工位的滑台驱动，大到包装线的分度送料机构，只要是对开环定位精度有要求、成本控制严格的工位，基本都会优先考虑这个规格的动力单元。这个模型还原的是市面上最通用的57两相混合式步进电机结构，从前端安装法兰的止口尺寸，到机身的安装孔位分布，再到输出轴的直径、键槽规格，都完全匹配行业通用的安装边界，做设备布局时直接调用，不用反复核对安装干涉问题。

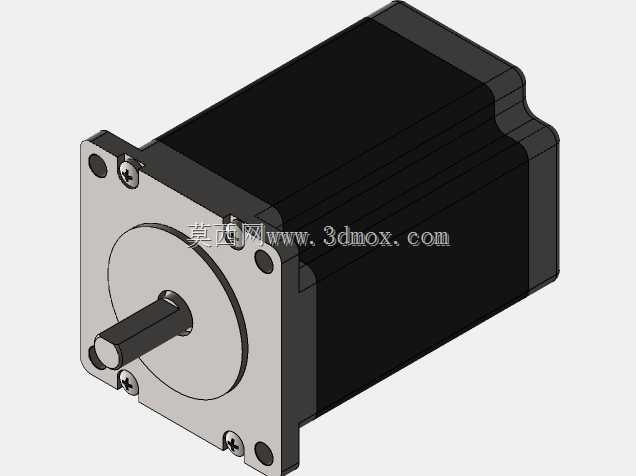

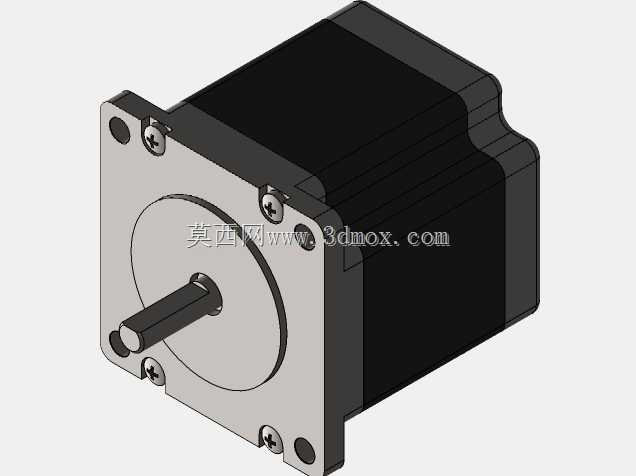

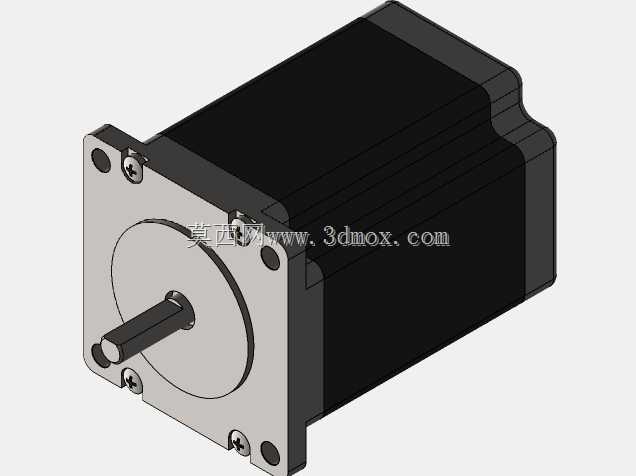

　　从设计还原的细节来看，前端法兰采用标准57mm见方的安装基准，四个安装沉孔的位置度公差完全适配市面通用的电机座、同步轮安装座，止口的配合尺寸留了常规的过渡配合余量，装配时既能保证同轴度，又不会出现过盈装拆困难的问题。输出轴采用D型切边结构，搭配紧定螺丝固定同步轮、联轴器时不会出现打滑空转的情况，轴伸长度也覆盖了常规连接件的安装深度，不用额外做轴长适配修改。机身部分的方形壳体做了细微的散热筋结构还原，实际应用中这个结构能增大壳体和空气的接触面积，长时间低速大扭矩运行时能更好地带走绕组产生的热量，避免电机过热出现扭矩衰减。后端的出线位置也做了准确还原，做布线布局时可以提前预留出线的弯折空间，避免装配时线缆和周边机架、拖链产生干涉。

　　实际做设备结构设计时，这类步进电机的选型往往要搭配安装边界一起校核，比如法兰和安装板的贴合面要保证平面度，避免电机安装后出现输出轴偏斜，加剧轴承磨损；输出轴和负载的连接要优先选用弹性联轴器，抵消装配时的少量同轴度误差，避免运行时出现额外的径向力。这个模型把所有安装相关的结构细节都做了1:1还原，不管是做整机的布局干涉检查，还是做电机安装座的配套设计，都能直接作为设计基准使用，不用再反复查找样本核对尺寸，能省下不少前期建模的时间。另外模型也还原了电机壳体的装配分缝细节，做设备外观渲染时，能更真实地呈现整机的装配效果，不会因为模型过于简化影响方案展示的真实感。在小型输送线、3D打印设备、数控雕刻机的进给轴设计里，这个规格的电机凭借适中的扭矩输出、成熟的供应链配套，一直是入门级动力方案的首选，对应的三维模型也能覆盖大部分常规设计场景的使用需求。
