通用电气设备用轻量化双孔安装支架

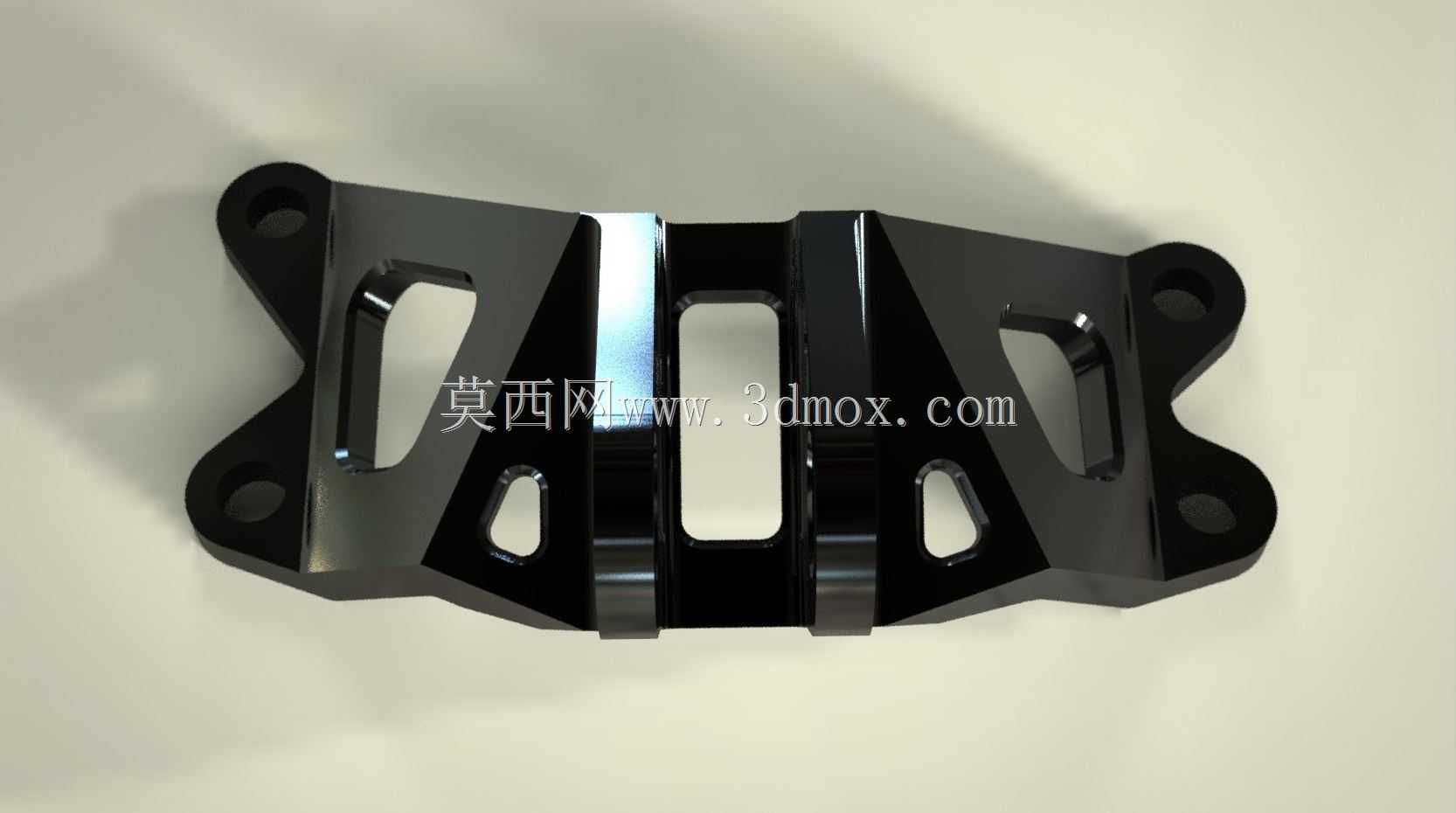

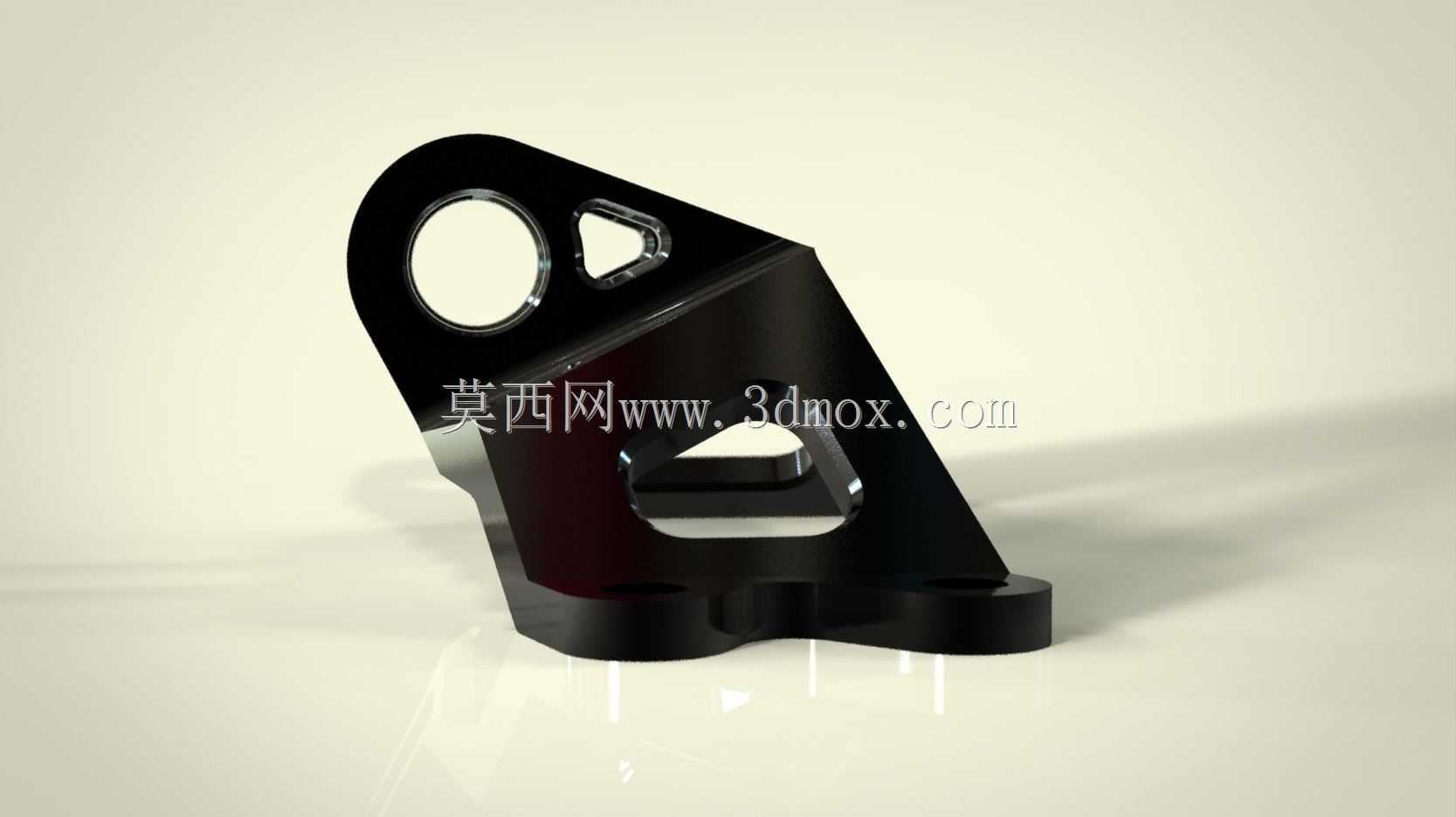

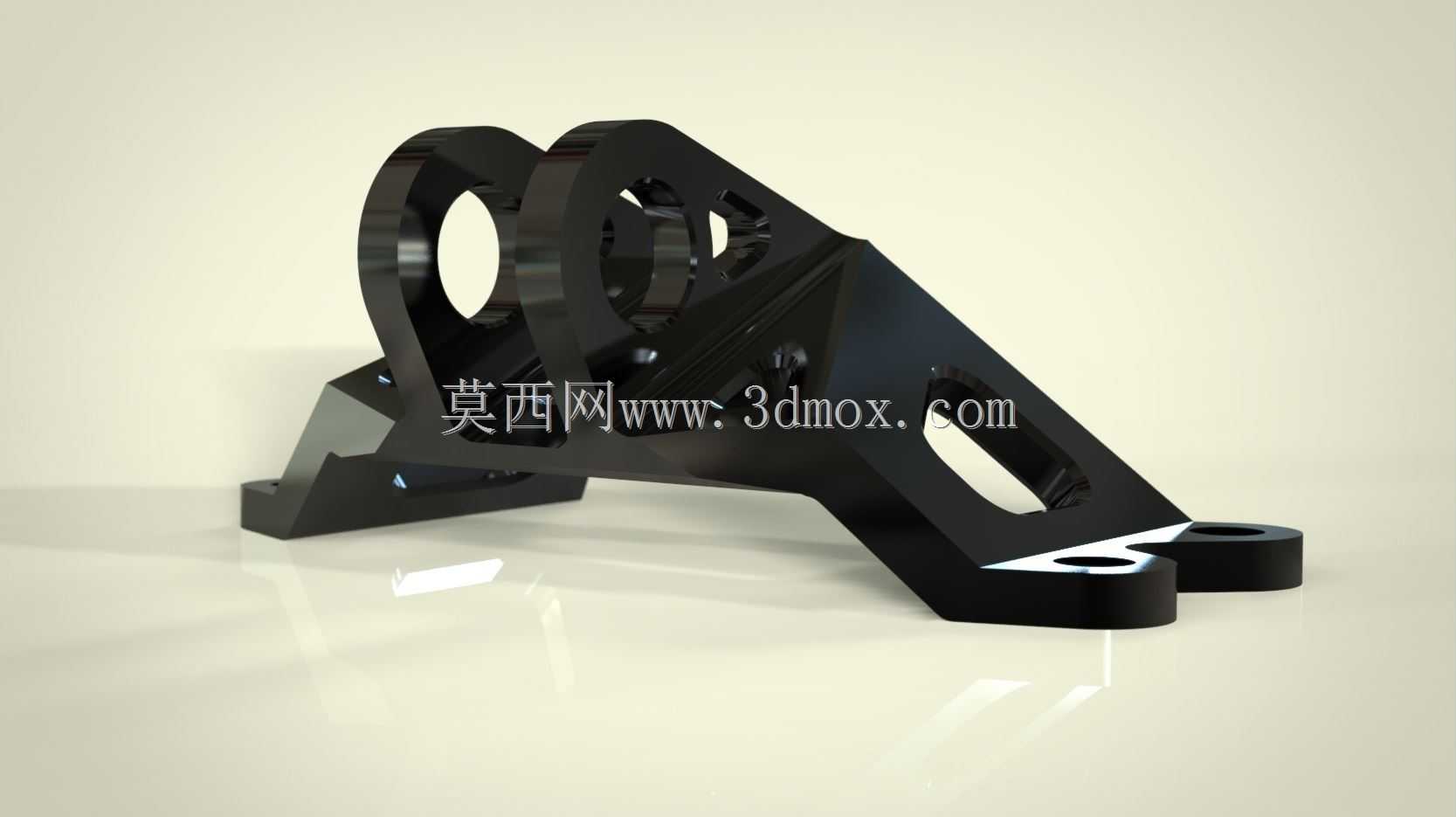

　　这款支架主要面向工业电气设备的配套安装场景，多用于电控柜内部元器件承托、工业传感组件的位置固定，或是生产线旁电气辅助模块的架设支撑，能在有振动的工业现场为搭载部件提供稳定的安装基准，避免部件因设备运行抖动出现移位、接线松脱的问题。从结构设计来看，主体采用一体化铣削成型的构型，上部两个同轴环形座用于穿装固定轴类搭载件，环形座内侧做了倒角过渡，既可以减少轴件装配时的刮蹭，也能分散轴件转动或受径向力时的应力集中，避免长期受载出现座体开裂。下部延伸出的两个带孔安装耳是整个构件的固定端，安装孔做了沉头设计，装配时螺栓头可以完全没入孔内，不会突出平面干涉其他周边部件，两个安装耳的间距经过适配调校，能匹配市面上多数标准电气安装板的预留孔位，

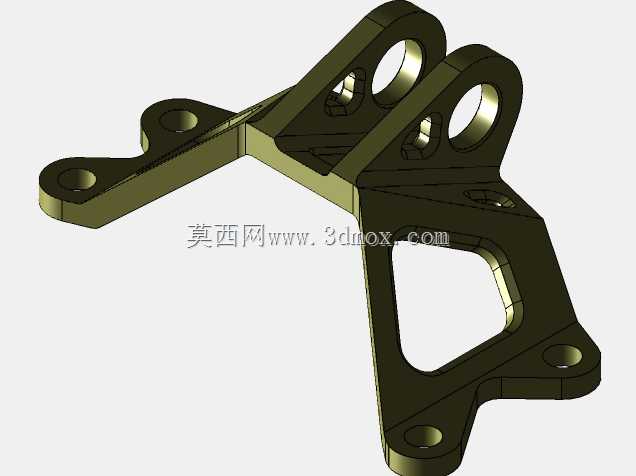

　　不需要现场二次扩孔就能完成装配。支架的中间连接段没有采用实心结构，而是做了多处异形镂空减重设计，在保证整体结构刚性的前提下大幅削减了构件自重，镂空区域的边缘全部做了圆弧过渡，没有直角应力集中点，经过受力校核，在额定承载范围内的形变量控制在0.02mm以内，完全满足电气设备安装的精度要求。整体外形的安装边界控制十分紧凑，横向最大尺寸适配常规100mm间距的安装孔位，纵向高度不会遮挡周边电气元件的散热通道，安装后不会影响设备内部的气流流通，也不会干涉相邻线缆的排布走向。表面做了黑色氧化处理，具备基础的防锈抗腐蚀能力，能适应车间内多粉尘、少量油污的使用环境，不需要额外做表面防护就能长期使用。在建模过程中，所有装配面的公差都按照IT7级精度设定，环形座的内孔同轴度、安装耳平面的平面度都做了公差标注，导入加工设备后可以直接生成刀路进行生产，不需要二次调整尺寸参数。
