气动式直线推送执行机构结构设计

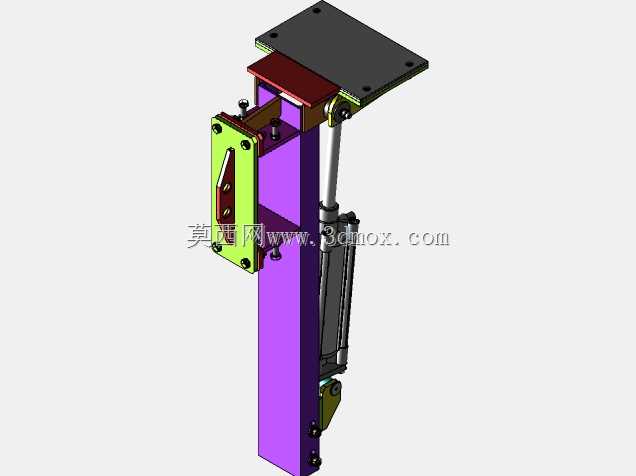

　　该气动推进机构多用于自动化产线的工件移位、工位转序环节，常见于装配线、包装线、加工上下料场景中，承担将工件沿固定水平轨迹推送至指定工位的功能，可替代人工完成重复性的直线推移动作，适配节拍稳定的连续化生产需求。整套机构以标准气缸作为核心动力输出元件，气缸缸体通过铰接支座固定在机构后侧的安装立板上，活塞杆前端连接推送工作头，可根据被推送工件的外形更换不同结构的推头，避免推送过程中刮伤工件表面。上部的安装挂板设计有两个同轴吊装孔，可直接通过螺栓固定在设备机架的横梁上，挂板与下方的纵向支撑立板之间通过螺栓组连接，中间设置有调整垫片组，可在安装时微调推送方向的水平度，补偿机架加工带来的安装误差。纵向支撑立板与水平布置的主梁采用螺栓拼接，

　　主梁截面为矩形结构，具备足够的抗弯刚度，避免长行程推送时主梁出现下挠变形，影响推送精度。主梁下方设置有两个带脚轮的支撑座，脚轮贴合下方的导向轨道面，可在气缸伸缩过程中随主梁同步移动，为整套滑动部分提供辅助支撑，降低气缸活塞杆所受的径向载荷，延长气缸的使用寿命。机构两侧的导向侧板上设置有可调限位螺栓，可根据实际推送行程调整限位位置，控制活塞杆的伸出极限位置，避免气缸过行程造成部件损坏。整套机构的安装边界需预留气缸缩回状态的总长度空间，同时在推送方向预留对应行程的移动空间，吊装挂板的孔位间距可适配常用的铝型材机架或方管焊接机架安装尺寸，无需额外制作复杂的转接安装板。设计过程中优先选用标准件进行拼接，气缸、螺栓、

　　脚轮均采用市面通用标准规格，后期维护更换成本低，各拼接板件均采用平板切割加工，加工工艺简单，无需复杂的曲面加工工序，制作周期短。机构的滑动部位无精密导轨结构，对使用环境的适应性强，在多粉尘、少量切屑的加工车间环境中也可稳定运行，日常维护仅需定期检查铰接部位的润滑情况以及螺栓的紧固状态即可。
