工业除尘用袋式过滤器外壳结构设计

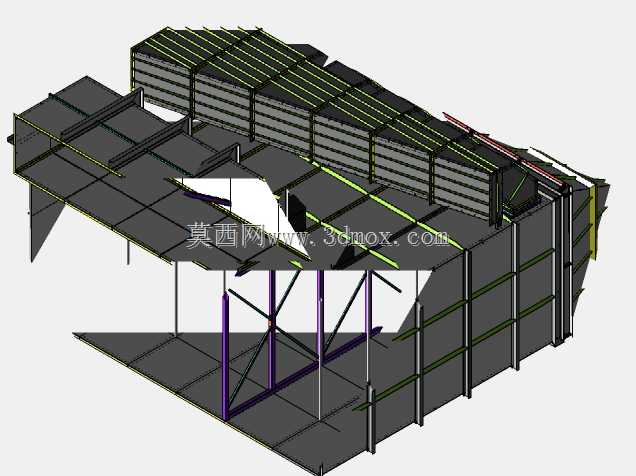

　　这款袋式过滤器外壳主要面向工业粉尘治理、车间空气净化、物料气力输送收尘等场景使用，作为过滤单元的外部承载构件，其核心作用是为内部滤袋、清灰组件、进出风通道提供密闭的安装空间，同时承受设备运行过程中的风压负载、滤袋悬挂拉力以及检修时的人员操作载荷。从结构设计逻辑来看，外壳整体采用模块化拼接思路，主体腔体为等截面矩形结构，相比圆形壳体更易适配多排滤袋的排布需求，能在相同占地面积下提升过滤面积利用率，侧部预留的检修门边框做了折边加强处理，配合密封胶条安装槽可保证设备运行时的密闭性，避免含尘气体泄漏造成二次污染。外壳顶部设计有对应滤袋数量的花板安装位，花板与壳体的连接采用翻边满焊工艺，能避免焊缝处出现漏风短路，影响过滤效率；

　　下部灰斗段采用倾斜壁面设计，倾斜角度大于粉尘安息角，可保证过滤拦截下来的粉尘能顺利滑入卸灰口，不会在壳体内壁出现积料搭桥的问题。进出风口分别设置在壳体的侧部上下位置，进风口处预留了气流均布板的安装卡槽，可避免高速含尘气流直接冲刷滤袋造成局部磨损，延长滤袋使用寿命；出风口位置对接净气室，可直接引至后续排风系统或者回风管道。安装边界方面，壳体底部设计有带螺栓孔的安装支座，可直接与钢架平台或者混凝土基础通过螺栓固定，支座的承重冗余按满负载工况下1.5倍系数设计，可适配不同规格的支腿或者减震垫安装；外壳侧壁预留了差压计、脉冲清灰管路的开孔，开孔位置做了加厚凸台处理，避免外接管路安装时出现壳体变形。在实际工程应用中，

　　这类外壳可根据处理风量的需求灵活调整腔体长度，适配不同数量的滤袋安装，既可以用于单机除尘设备的主机壳体，也可以作为大型除尘系统的模块化过滤单元拼接使用，壳体的板材选型根据风压大小匹配对应厚度，负压工况下外部做加强筋排布，可避免设备运行时出现壳体吸瘪变形的问题。
