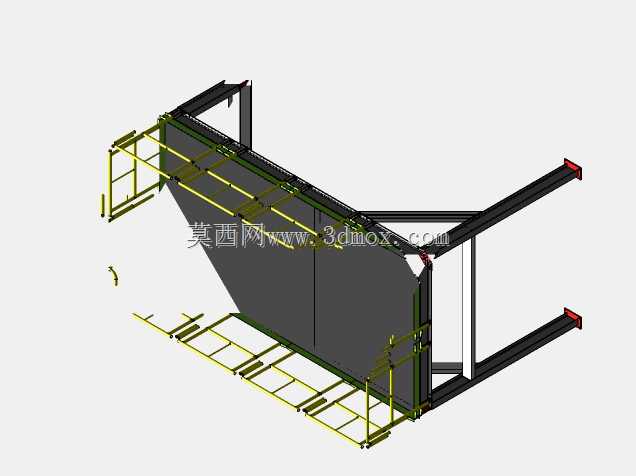

工业生产场地多层型钢支撑框架结构

　　这套工业场地支撑框架结构，主要面向生产车间内的设备承载、作业分区搭建场景设计，可作为重型生产设备的安装基座框架，也可作为车间内多层作业平台的主体承重结构，适配离散制造车间内的设备布局改造、生产线扩容搭建等实际工程需求，能够在不破坏原有车间地面承重结构的前提下，快速搭建出符合荷载要求的架空作业层或设备安装位。从结构设计逻辑来看，整体采用模块化型钢拼接思路，主承重梁选用热轧H型钢作为核心受力构件，横向次梁采用等边角钢与矩形钢管搭配布置，斜向支撑构件沿框架受力薄弱点对称布设，可有效抵消设备运行产生的动载荷与水平方向的剪切力，避免框架长期使用出现形变偏移。框架的节点连接全部采用螺栓铰接加焊接补强的组合方式，既方便现场分段运输与快速拼装，

　　也能保证节点位置的抗扭、抗剪性能满足重载使用要求，所有外露型钢构件的连接端面都做了铣平处理，拼接时的贴合面间隙控制在0.2mm以内，避免局部应力集中导致的构件疲劳损伤。在安装边界与尺寸适配方面，框架整体的长宽尺寸可根据现场场地的实际跨度灵活调整模块单元数量，单段标准模块的长度控制在3米以内，适配常规车间的货运通道转运要求，不需要额外拆解即可通过标准车间门与货运电梯；框架底部预留了150mm的调节支脚安装空间，可通过调节支脚抵消车间地面的平整度误差，保证框架整体的水平度偏差不超过千分之一，满足高精度生产设备的安装水平度要求。框架的层间高度根据常规工业设备的运维空间需求设计，预留了足够的管线布设、人员巡检通行空间，

　　横向次梁的排布间距兼顾了平台铺板的承重要求与下方设备的吊装检修需求，不需要额外拆除主框架构件即可完成下方设备的吊装更换作业。在实际使用场景中，这类框架结构可直接搭配防滑花纹钢板作为作业平台面层，也可在框架上加装设备安装固定板、管线固定支架、安全防护栏等附属构件，适配机加工车间、装配生产线、仓储分拣区等不同工业场地的使用需求，结构本身的冗余荷载设计可满足多数中型工业设备的承重要求，不需要针对单台设备额外做结构加强。
