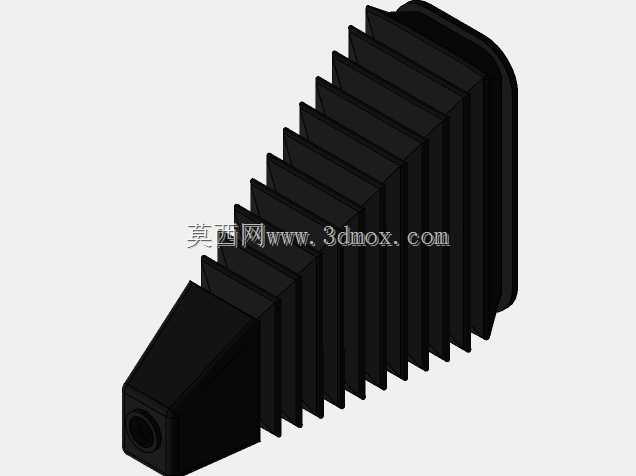

拖拉机变速杆波纹防护树脂盖结构

　　这款波纹防护树脂盖主要配套农用拖拉机变速操纵机构使用，安装在驾驶舱地板与变速杆的衔接位置，核心作用是隔绝田间作业时扬起的尘土、秸秆碎屑、泥水溅入操纵杆铰接间隙，避免泥沙进入杆系造成换挡卡滞、铰接件异常磨损，同时也能阻挡驾驶舱内杂物落入下方传动舱，适配多数中小马力轮式拖拉机的手动换挡操纵结构。从结构设计来看，整体采用锥形阶梯波纹布局，靠近安装基座的一端尺寸偏大，顺着杆体延伸方向逐步收窄，末端的小直径套口直接箍紧在变速杆杆身，每一圈波纹的折边都做了等距等厚设计，弯折处预留了足够的形变余量，能完全覆盖变速杆在各挡位切换时的全行程摆动角度，不管是挂入前进挡、倒挡还是高低速切换时的杆体倾斜、轴向窜动，波纹段都能随动伸缩弯折，不会出现拉扯开裂、

　　局部堆叠干涉的问题。设计时优先考虑了树脂材料的耐候特性，折角处做了圆弧过渡，避免应力集中导致的低温脆裂，大端的安装法兰边做了加厚处理，能直接贴合地板安装面的密封胶条，安装边界的法兰轮廓匹配常规拖拉机操纵口的预留开孔尺寸，不需要额外修改安装位就能直接替换原有老化的防护件。日常作业场景里，拖拉机经常在泥泞、多尘的地块往返，变速杆位置如果没有可靠的防护，泥沙进入杆系铰接点后，短则两三个作业季就会出现换挡生涩、挡位卡滞的问题，严重时还会磨损换挡拨叉的定位结构，这款防护盖的波纹段在自然状态下保持舒展形态，杆体动作时每一段折皱都能均匀分摊形变量，不会出现局部过度拉伸的情况，末端的套口内壁做了微凸的环筋，箍在杆身上之后能避免灰尘从套口间隙渗入，

　　同时不会因为箍紧力过大影响杆体的正常操纵手感。不同于普通平面密封盖，这种随动波纹结构不需要预留过大的避让开孔，能最大化缩小安装面的空隙，在水田作业时还能阻挡溅起的泥水倒灌进操纵舱内部，减少舱内部件的锈蚀概率，整体结构没有多余的复杂特征，建模时每一段波纹的拔模角度都适配树脂成型的工艺要求，壁厚保持均匀，不会出现成型时的缩痕、缺料问题，安装时只需要将大端法兰对齐安装孔位压合密封，末端套口推到杆身的定位环位置即可完成装配，日常维护也不需要额外拆卸，表面的泥污直接擦拭就能清理，不会因为褶皱藏污纳垢难以清洁。
