拖拉机配套三点悬挂农用绞车结构设计

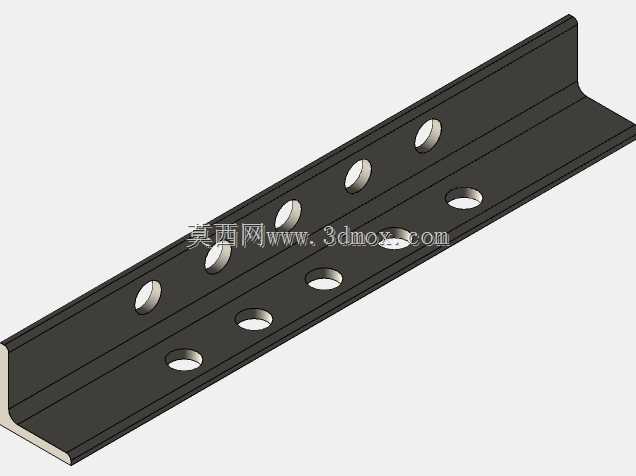

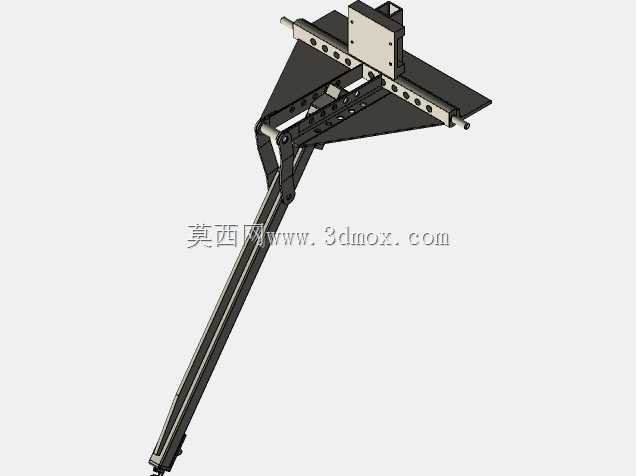

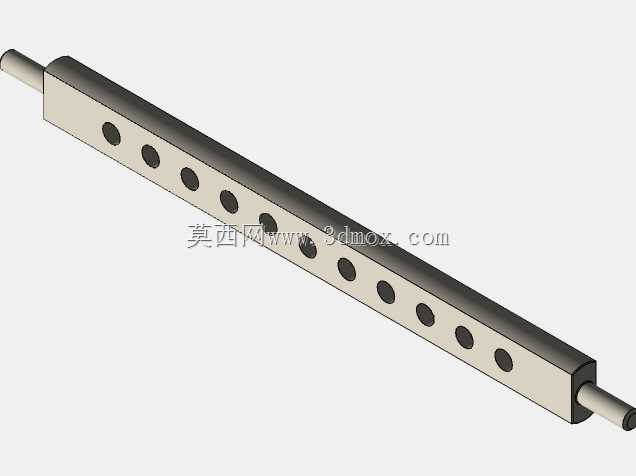

　　这款绞车针对农用拖拉机后悬挂作业场景开发，核心适配常规农用拖拉机的标准三点悬挂接口，无需额外改装挂接点位即可完成快速装配，解决了零散农用作业中牵引、吊挂类作业缺乏专用配套装置的痛点。在实际田间作业场景中，该装置可承担小型农机具移位、散料捆扎吊装、田间障碍物拖拽、轻型农用物资短距离转运吊挂等作业需求，适配丘陵、平原零散地块的非规模化农用作业场景，弥补了大型起重牵引设备无法进入狭窄田块作业的短板。结构设计上采用模块化布局，挂接座部分预留多组等距调节孔位，可根据不同马力段拖拉机的悬挂点距调整安装位置，适配不同机型的后悬挂安装边界，挂接臂采用箱型焊接结构，在控制整体自重的前提下保证足够的抗扭、抗弯强度，避免田间重载牵引时出现结构形变。

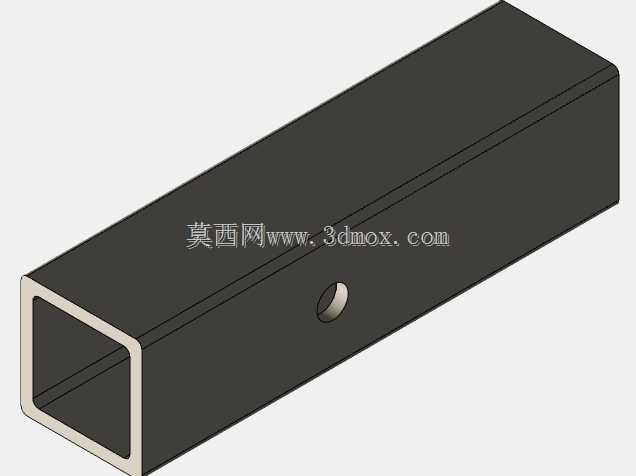

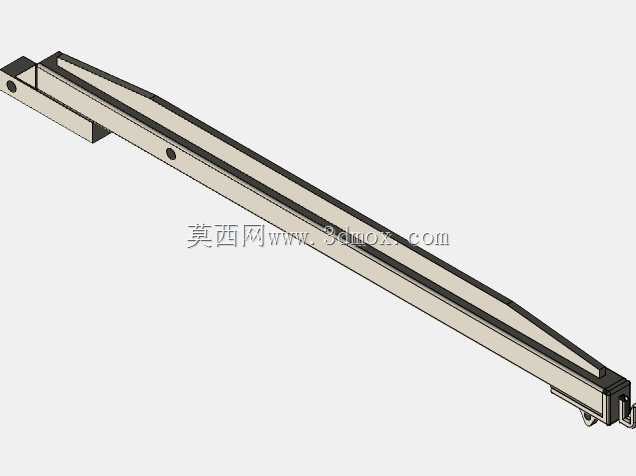

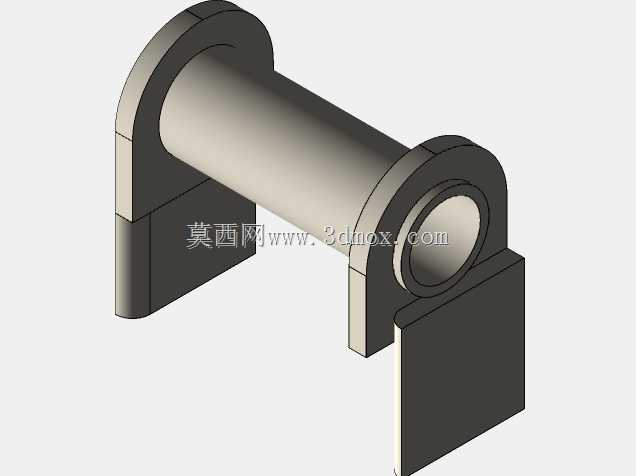

　　装置在挂接座下方集成额定载荷3500磅的绞盘单元，绞盘排布位置避开拖拉机后动力输出轴的运动干涉区域，同时预留足够的钢绳收放空间，避免作业过程中钢绳与悬挂结构、拖拉机尾部部件发生剐蹭磨损。额外增设的可伸缩吊杆组件，最大伸出状态下可满足48英寸高度的吊挂作业需求，吊杆同样设置多档调节孔位，可根据作业高度需求快速锁定伸出长度，吊杆末端设置标准挂接点位，可配套吊钩、卸扣等通用吊具使用。整体结构未采用冗余的装饰性设计，所有受力部件均通过受力路径优化，挂接座与绞盘安装位采用一体化焊接结构，减少不必要的连接螺栓数量，降低田间作业时的松动故障概率，各铰接点位均设置润滑脂加注通道，可在日常保养时快速完成润滑维护，适配农用作业多尘、

　　多泥水的恶劣使用环境。安装边界方面，装置整体重心靠近拖拉机悬挂点，作业时可减少对拖拉机后轮的附加载荷，避免因前端翘头影响行驶稳定性，绞盘操作位预留足够的手动操作空间，操作人员站在拖拉机侧后方即可完成钢绳收放、锁止等操作，无需探身到悬挂结构下方，降低作业过程中的安全风险。
