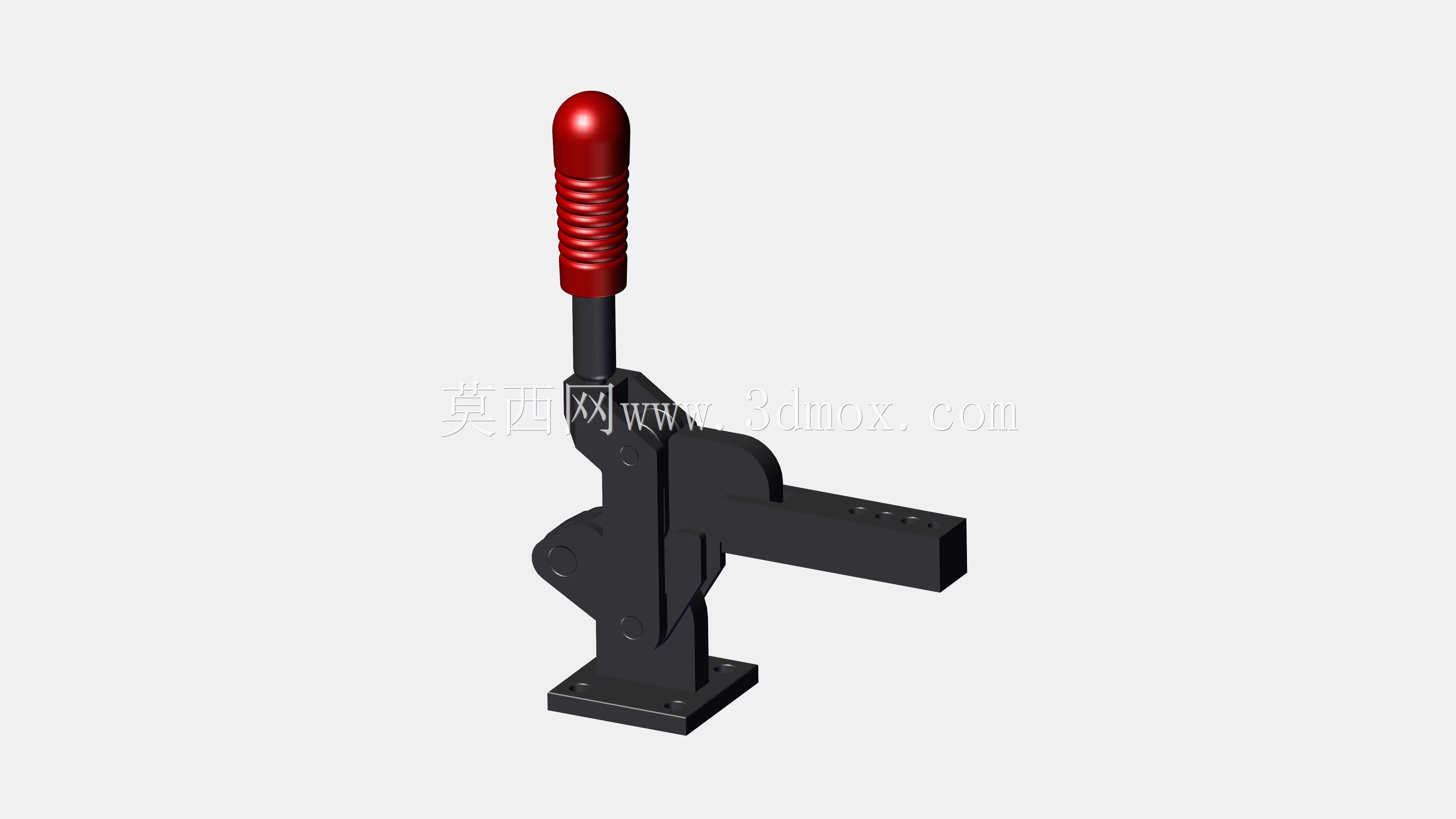

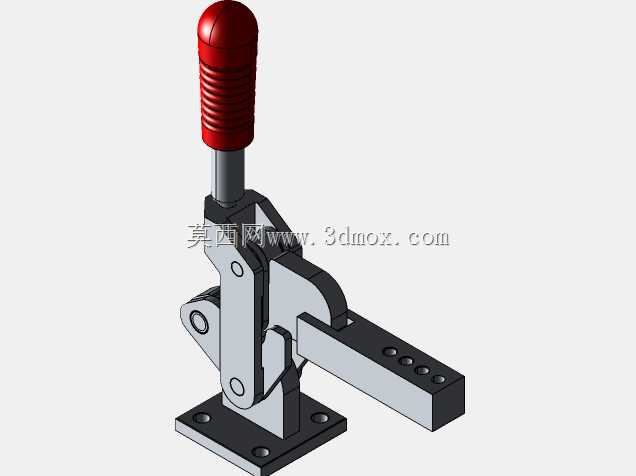

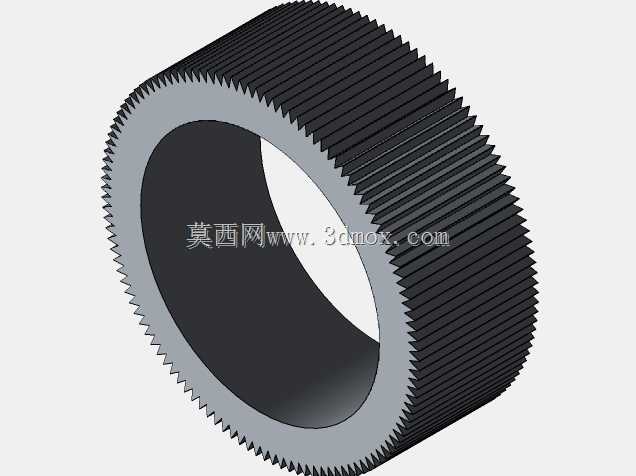

HV-B-1000型立式手动焊接压紧夹具

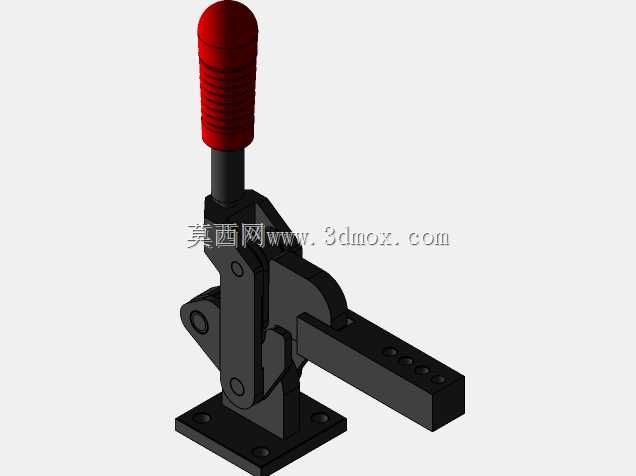

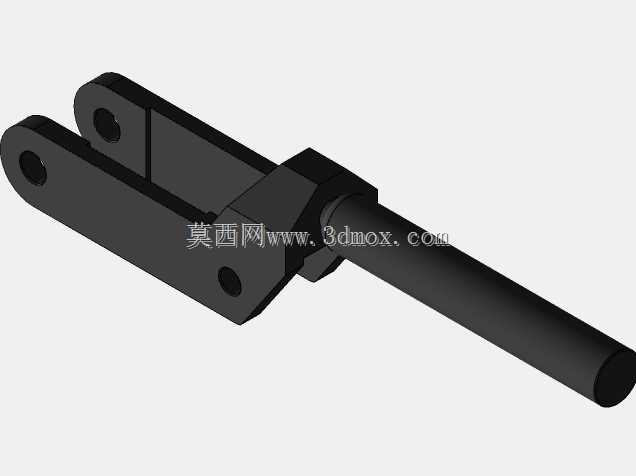

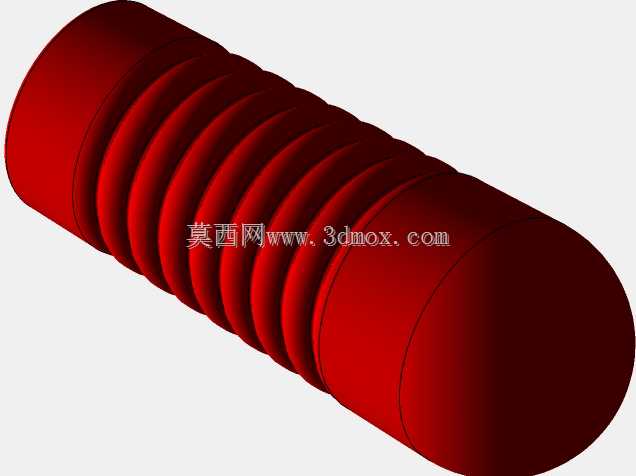

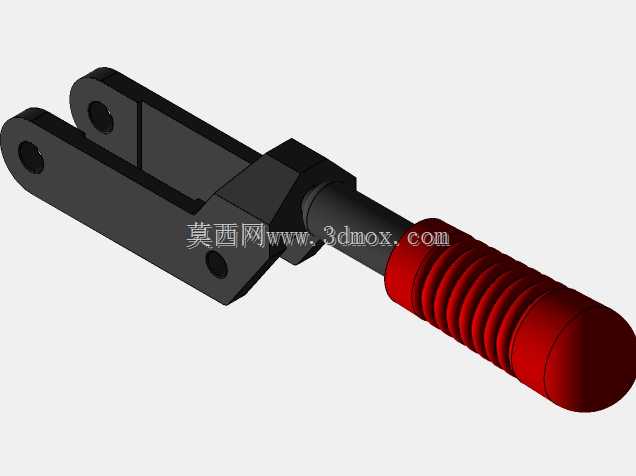

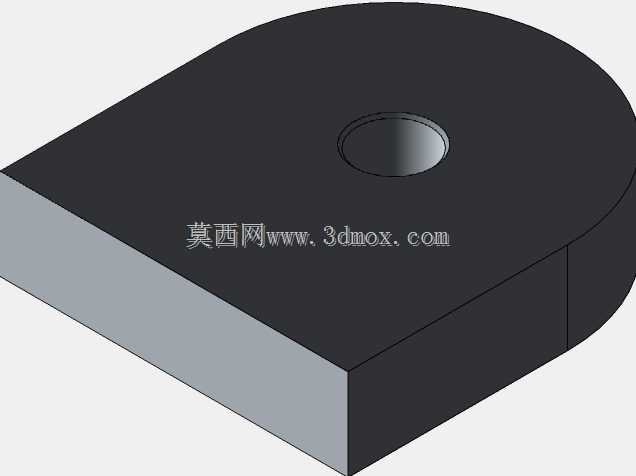

　　这款手动压紧夹具主要面向焊接加工工位的工件固定需求设计，在钣金焊接、型材拼接、小型结构件组焊场景中应用广泛，能够在焊接作业全程提供稳定的压紧力，避免工件受热变形移位，也能减少人工扶持工件带来的操作安全隐患。从结构设计来看，整体采用立式安装布局，底部为带四个安装孔的方形法兰底座，安装时可通过螺栓直接固定在焊接工作台面或者专用工装架上，底座的安装孔位采用对称分布设计，能够适配多数常规工装台的T型槽间距，不需要额外加工过渡连接板即可完成固定，降低了工位改造的成本。操作端采用带防滑纹理的红色绝缘握把，握把长度经过力臂优化，操作人员单手握持即可完成压紧与释放动作，握把表面的防滑纹路在沾有少量焊接飞溅、油污的工况下也能保证足够的摩擦力，

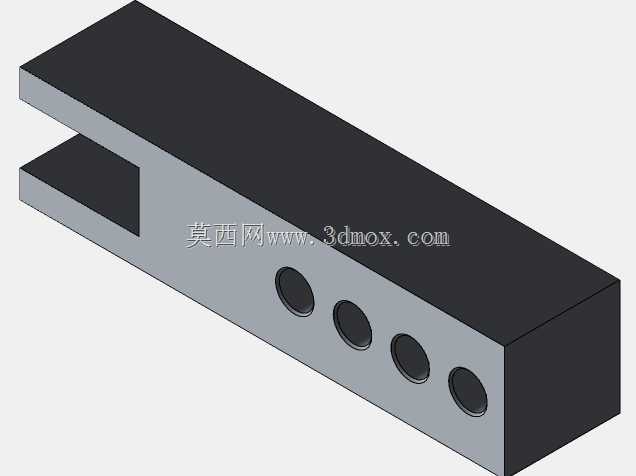

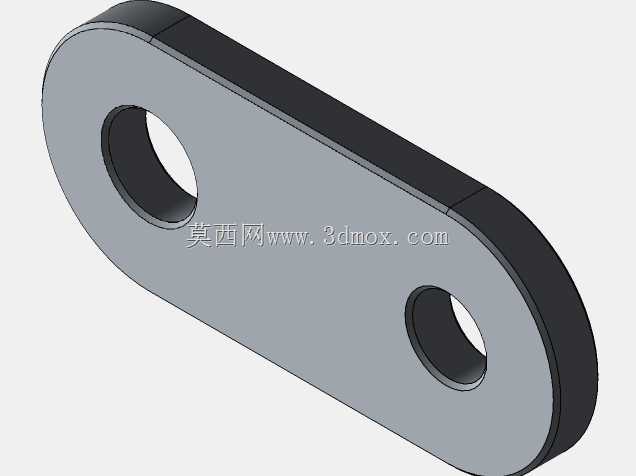

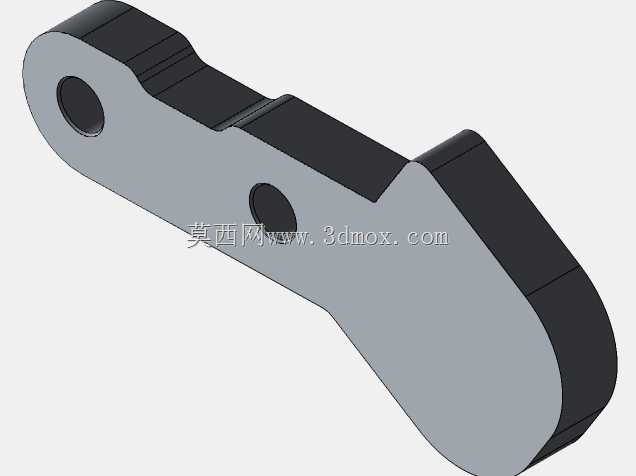

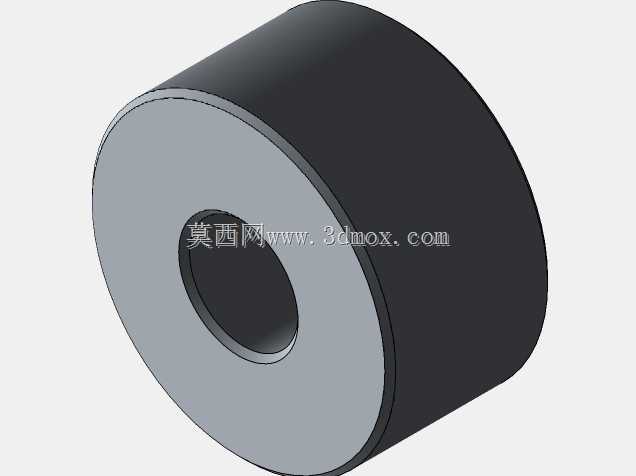

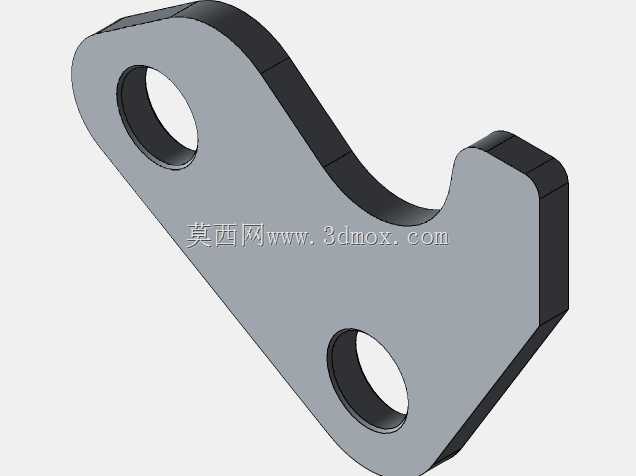

　　避免操作时打滑。夹钳的主体受力部件采用加厚钢板焊接成型后做发黑处理，关键铰接位置配置耐磨衬套，能够承受反复开合的磨损，长期使用也不会出现铰接松旷导致的压紧精度下降问题。压臂部分采用平直悬臂结构，压头位置预留了标准安装孔位，可以根据被压紧工件的外形更换橡胶压头、金属压块或者异形定位接头，适配不同厚度、不同材质工件的压紧需求，避免压伤工件表面。从力的传递路径设计来看，该夹具采用了肘节锁紧机构，当压臂下压到锁紧位置时，铰接点会越过力学死点，此时即使承受焊接过程中的振动、工件变形带来的反向推力，夹具也不会自行松脱，只有操作人员主动扳动握把解锁才能释放工件，锁紧可靠性远高于普通螺旋压紧结构。在安装边界上，

　　夹具处于完全打开状态时握把的最高点距离底座安装面的高度适配多数焊接工位的操作高度，操作人员站立作业时手臂自然抬起即可操作，不需要过度抬臂造成操作疲劳；压臂完全伸出时的水平覆盖范围能够满足宽度在300mm以内的工件压紧需求，对于小型框架类焊接件，单台夹具即可完成单边固定，大尺寸工件也可以多台组合使用，在工件的多个点位同步压紧，保证组焊时各部件的相对位置精度。在实际产线应用中，这类夹具除了焊接工位使用，也可以在钣金折弯后的定型、小型零部件的粘接装配、木材加工的临时固定等场景中使用，相比气动、液压压紧夹具，它不需要外接动力源，部署灵活，在没有气源、电源的临时作业点也能正常使用，维护成本极低，只需要定期在铰接位置加注润滑脂即可长期稳定工作。
