宽压直流有刷电机驱动控制器结构设计

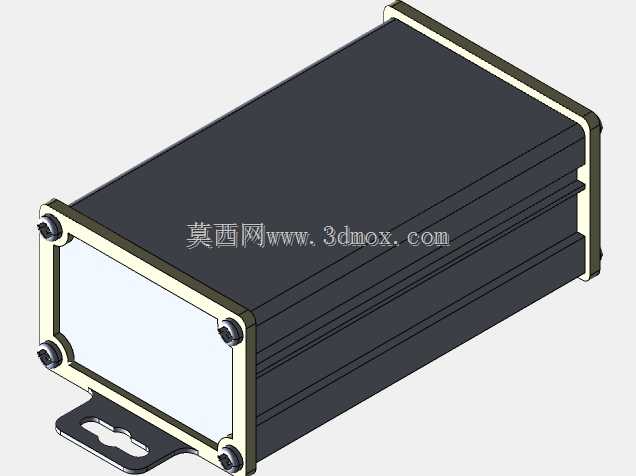

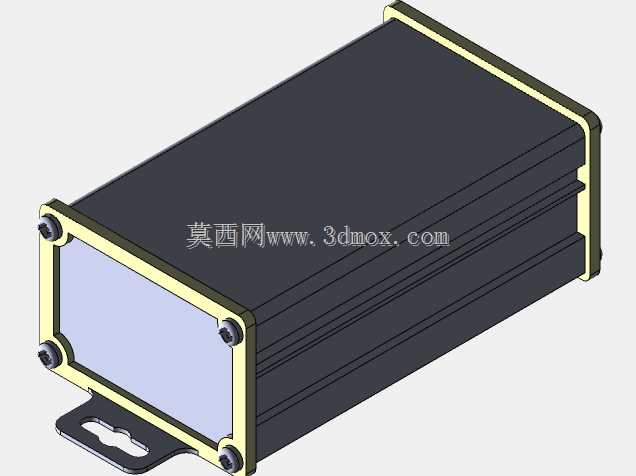

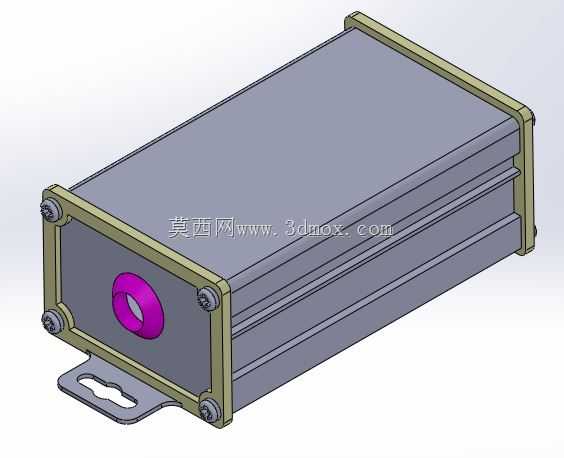

　　这款直流电机驱动控制器的结构设计，核心面向低压直流动力场景的调速驱动需求，适配9-60V宽电压输入区间，持续输出电流能力达20A，可覆盖多数中小功率有刷直流电机的驱动场景，常见于小型电动输送线、便携工业设备、低速代步机具、小型风机水泵类负载的驱动配套。从结构设计逻辑来看，外壳采用拉伸铝型材主体搭配两端端盖的组合形式，铝型材本体自带的散热筋结构可直接承接功率器件工作时产生的热量，无需额外加装独立散热片即可满足20A持续载流的散热需求，端盖通过沉头螺丝与型材主体锁紧，装配后整体防护等级可满足常规工业车间的防尘防溅要求，适配多数非恶劣工况的安装使用。接线端口采用侧出式开孔设计，开孔处预留防水接头安装位，

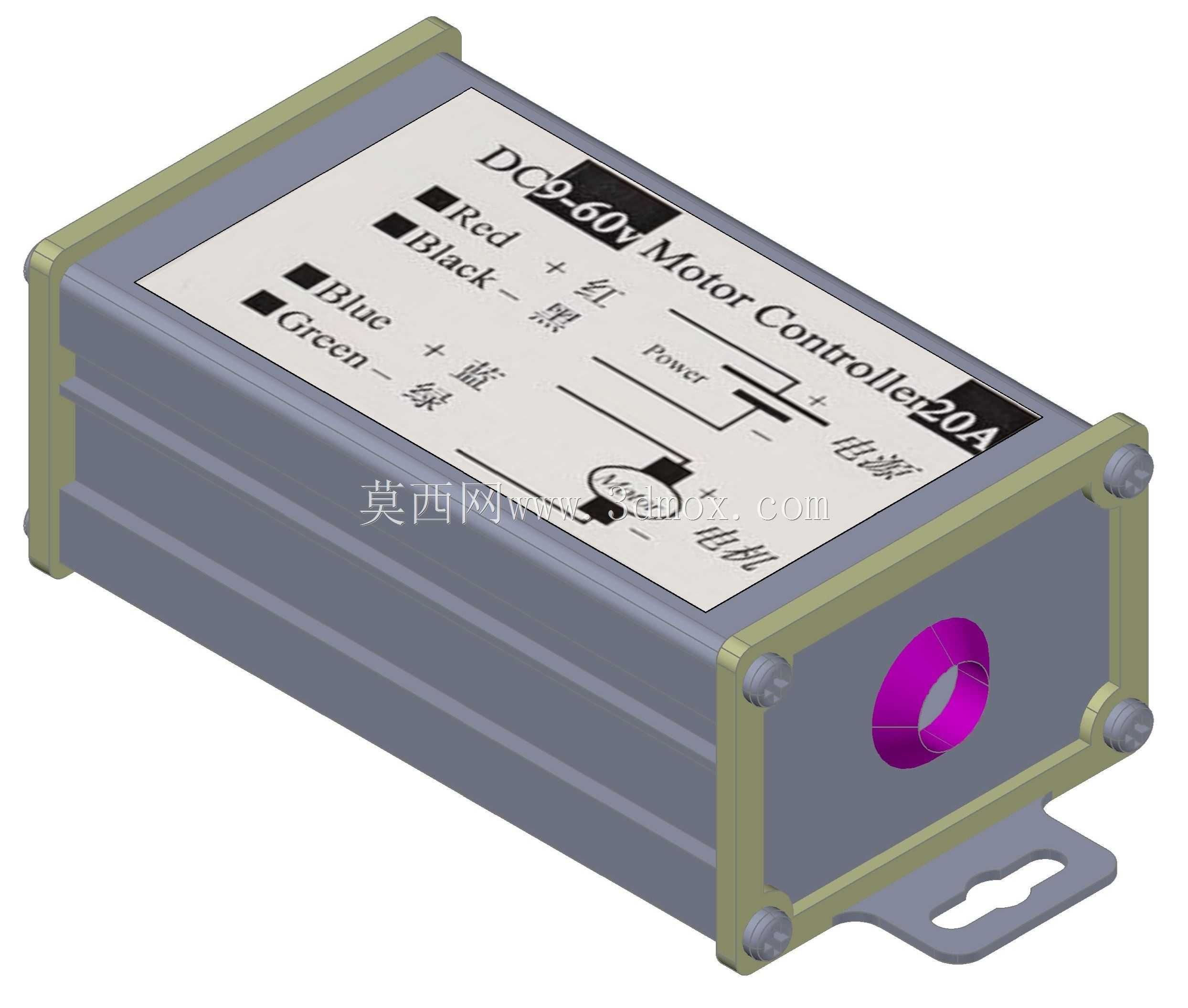

　　电源输入与电机输出的接线标识直接丝印在壳体顶面的标签区域，红黑对应电源正负极，蓝绿对应电机电枢两端，现场接线时无需额外查阅说明书即可完成接线操作，降低现场装配的出错概率。安装结构上，壳体两端延伸出带安装腰孔的固定支脚，腰孔的长度方向预留了安装公差补偿空间，可适配不同孔距的安装板固定需求，安装时无需额外制作转接支架，直接通过螺栓即可将控制器固定在设备机架的平面上，整体外形为规整长方体结构，无外凸的易磕碰结构，在设备内部排布时可紧贴其他结构件安装，有效节省设备内部的安装空间。内部PCB的排布上，功率器件直接贴合铝型材内壁安装，导热路径短，可将MOS管工作时的结温快速传导至外壳散出，控制回路与功率回路在板上做了分区排布，

　　减少大电流回路对控制信号的干扰，保障调速过程的稳定性。顶面标签区域除接线标识外，还预留了状态指示灯的开孔位，可直观显示电源接通与工作状态，方便现场调试与故障排查。这类控制器在实际选型配套时，需要注意安装边界需预留至少5mm的周边散热空间，避免完全密闭在无空气流通的腔体内，接线时需匹配对应载流能力的铜芯导线，端子处需做烫锡或压接端子处理，避免大电流工作时端子发热氧化。整体结构设计兼顾了散热性能、装配便捷性与安装适配性，没有冗余的结构设计，所有结构特征都服务于驱动功能的可靠实现，可直接用于同类直流驱动产品的结构参考，也可作为设备配套选型时的结构适配依据。
