轴向磁通电机定子结构三维设计

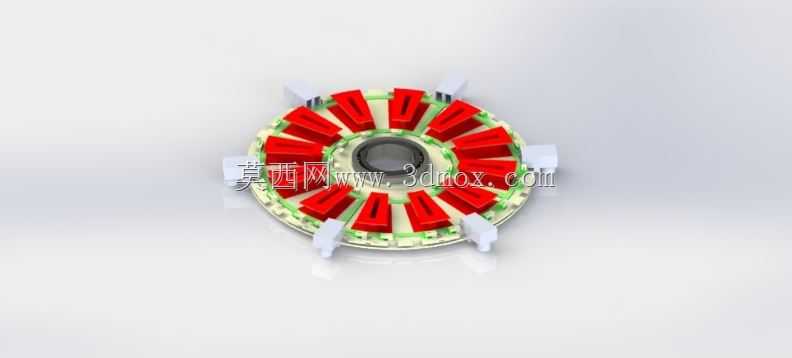

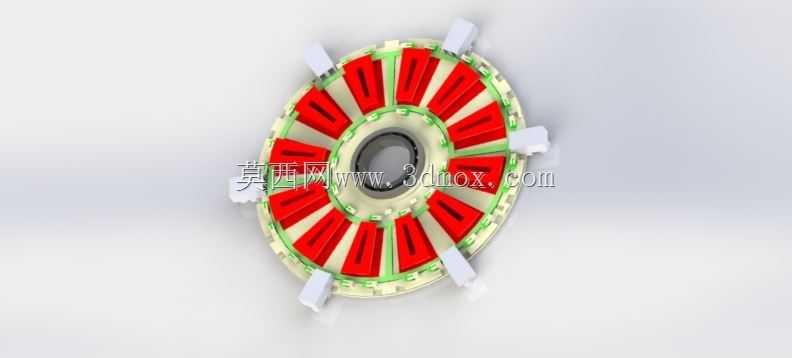

　　轴向磁通电机的定子结构与传统径向电机存在本质差异，其磁路沿轴向闭合，整体结构呈扁平盘状，在对安装轴向空间有严格限制的场景中具备天然适配性，常见于轮毂直驱、伺服转台、小型风电、便携动力单元等对厚度尺寸敏感的设备中。该定子采用无轭分块式设计思路，将传统定子的环形轭部结构取消，每一组齿部绕组单元独立成型，周向均匀排布在环形安装基座上，既降低了定子整体的铁耗，也大幅缩减了轴向安装厚度，适配紧凑安装空间的需求。从结构细节来看，定子齿部采用高导磁硅钢片叠压成型，每齿对应集中式绕组，绕组端部采用绝缘骨架做隔离固定，红色绝缘层完全包裹绕组导体，避免相邻绕组间出现爬电、击穿问题，同时绝缘骨架上预留的定位凸台直接卡入基座的定位槽内，

　　无需额外涂胶或紧固件即可实现周向与径向的定位，装配时可逐个嵌入绕组单元，维修更换时也可单独替换故障齿单元，无需整体拆解定子。定子基座采用非导磁铝合金材质加工，周向均匀分布的六个安装凸耳上预留通孔，可直接通过螺栓与端盖、机壳完成连接，安装凸耳的突出高度经过精确计算，保证装配后定子端面与转子永磁体端面的气隙均匀度控制在合理公差范围内，避免因安装偏差导致气隙不均引发的磁拉力不平衡、转矩波动增大等问题。设计过程中重点考量了绕组散热路径，绕组外侧的绝缘骨架直接与铝合金基座接触，可将绕组运行产生的热量快速传导至基座，再通过机壳散出，相比传统径向电机绕组内嵌的结构，散热路径更短，持续运行时的绕组温升更低，可支持更高的电流密度输出。

　　同时该定子结构的绕组端部长度远小于径向电机的分布式绕组，铜材利用率更高，端部漏抗更小，电机的功率密度与转矩密度都能得到有效提升。在安装边界上，该定子整体为环形扁平结构，中心预留的通孔可用于穿设走线、转轴或者冷却管路，适配中空轴安装的需求，安装凸耳的分布圆直径、通孔尺寸都按照通用小型轴向电机的安装规范设计，可直接匹配对应规格的转子、端盖部件，无需额外做安装接口的适配修改。
