RF-300CA小型通用直流电动机结构设计

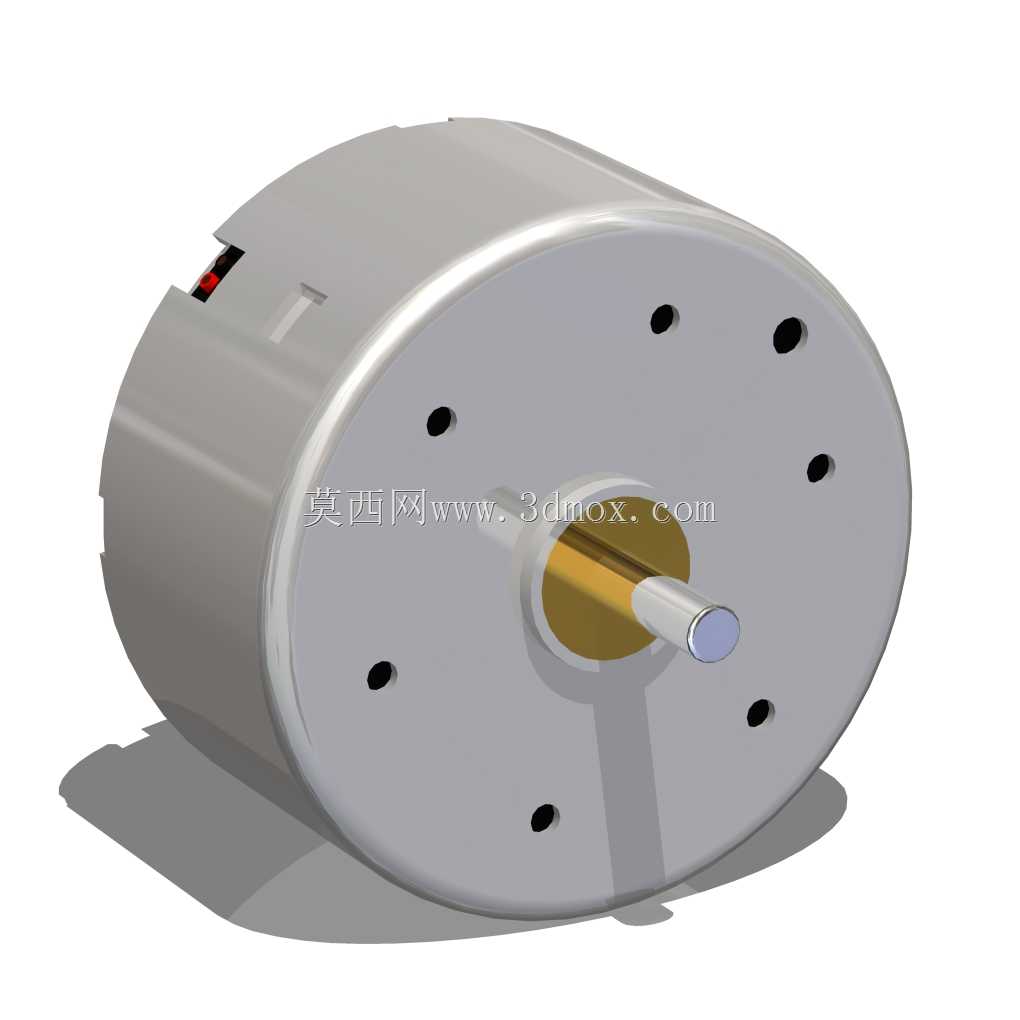

　　这款RF-300CA小型通用直流电动机，是消费电子、小型驱动场景中应用极广的动力元件，常见于老式DVD光驱的碟片驱动机构、小型桌面玩具传动、简易自动装置的动力输出端，适配3-12V宽幅直流供电区间，能在不同供电电压下输出对应转速与扭矩，覆盖多数低功率驱动的需求区间。从结构设计来看，整机采用圆柱形金属机壳封装，机壳端面均匀分布8个安装定位孔，孔位沿端盖圆周等角度排布，安装时可通过对应孔位完成电机的径向固定，适配不同安装面的固定需求，输出轴从端盖中心位置伸出，轴端做了平整切削处理，方便与传动齿轮、带轮或者负载连接件做周向固定，避免传动过程中出现打滑空转的问题。机壳侧面预留有供电接线的缺口位置，接线端直接从缺口处引出，

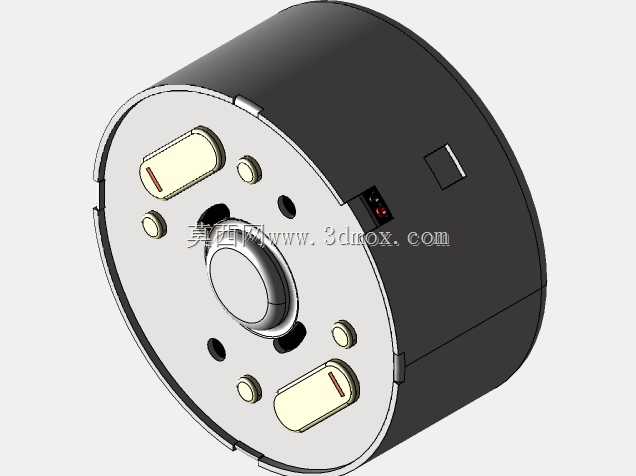

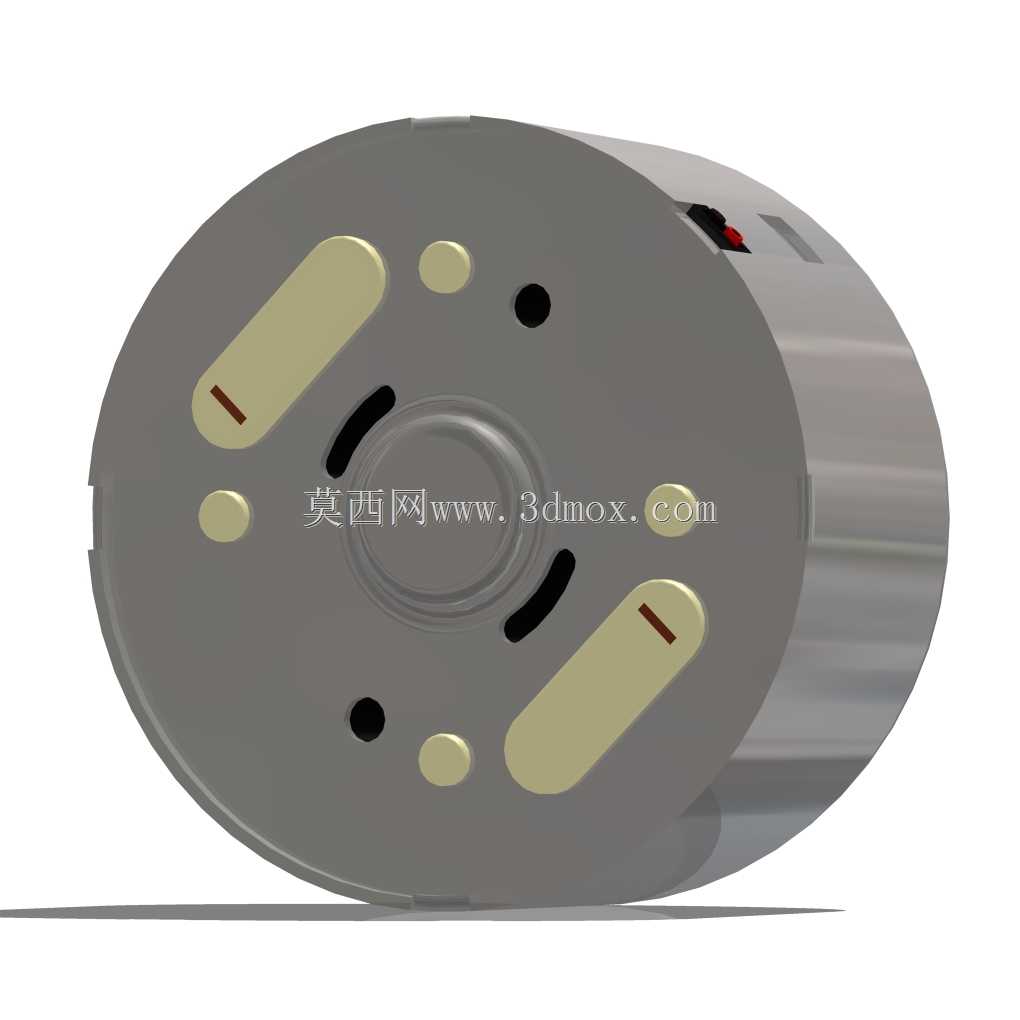

　　不需要额外在机壳上开孔走线，简化了整机装配的工序，金属机壳同时承担磁轭与防护外壳的作用，既可以为内部磁钢提供导磁回路，提升磁能利用率，也能抵御日常使用中的轻微磕碰，保护内部转子、换向器与碳刷结构不受外力损坏。在实际选型应用中，这类电机的安装边界需要重点关注：整机圆柱外径属于标准微型电机尺寸系列，轴向长度适配薄型设备的内部安装空间，不会占用过多的设备内部容积，端盖的安装孔位与同系列微型电机具备互换性，设备迭代时可以直接替换同规格产品，不需要重新设计安装固定结构。设计建模时需要重点还原几个核心结构特征：一是端盖安装孔的位置度公差，要保证孔位与输出轴的同轴度符合实际装配要求，避免安装后出现轴系偏斜、运转卡滞的问题；

　　二是输出轴的伸出长度与轴径尺寸，要匹配常用传动件的安装尺寸，保证模型导入装配体后可以直接完成配合约束；三是机壳侧面的接线缺口与定位卡槽结构，这些细节是实际生产装配中用于走线、防呆的关键结构，建模时不能省略，否则会导致装配干涉问题。这类电机的功能特性偏向低噪音、低功耗的小功率输出，运转时的振动量极小，适合对运行噪音有要求的消费类电子产品内部使用，内部碳刷与换向器的结构设计保证了在额定电压下的运转稳定性，常规工况下可以满足消费电子类产品的使用寿命要求。建模过程中对机壳的圆角过渡、端盖与机壳的配合止口都做了还原，止口结构是保证机壳与端盖装配同轴度的关键设计，能让两端轴承保持在同一轴线上，降低转子运转时的径向跳动，减少运转噪音与磨损。
