12V100RPM直流行星减速电机结构

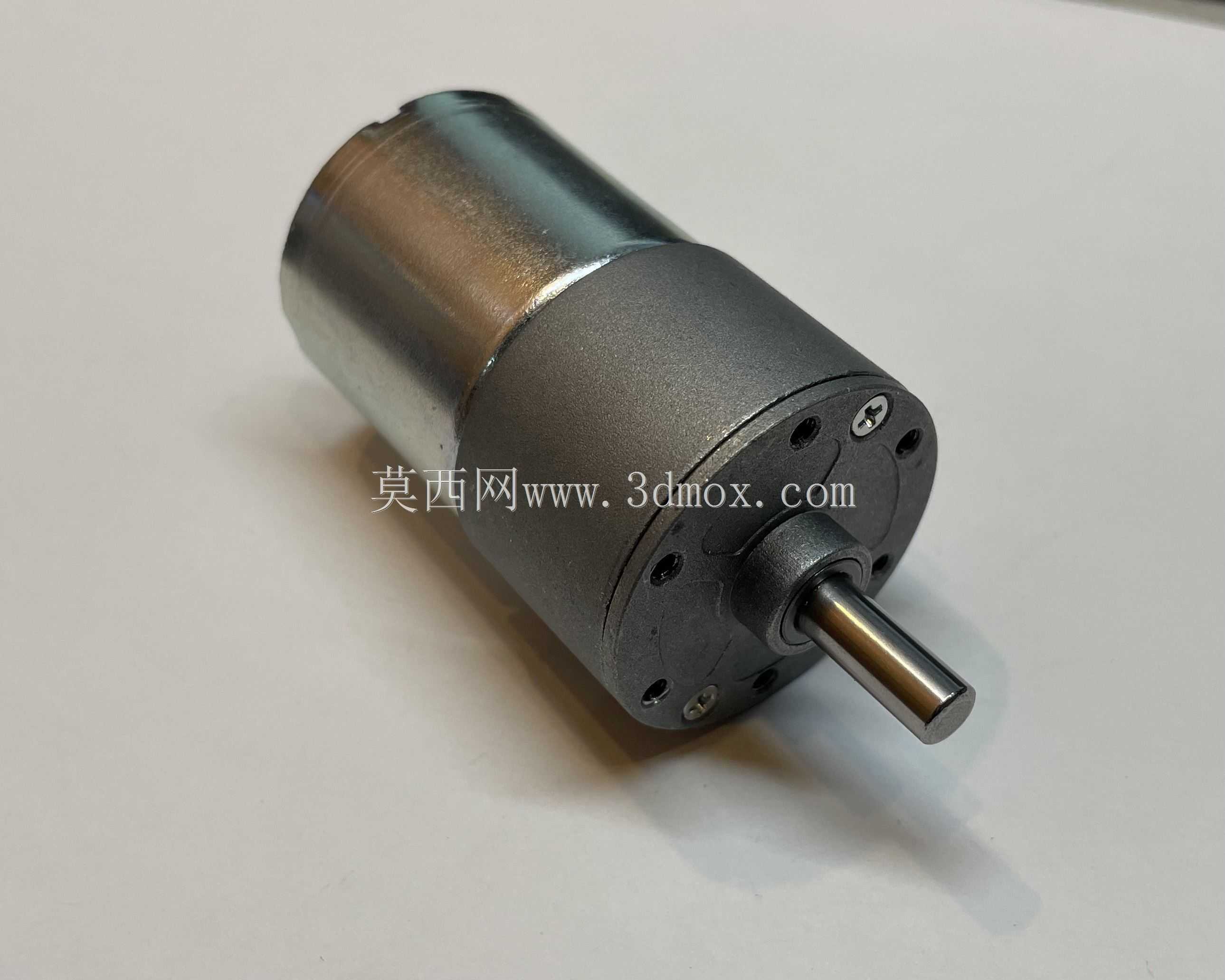

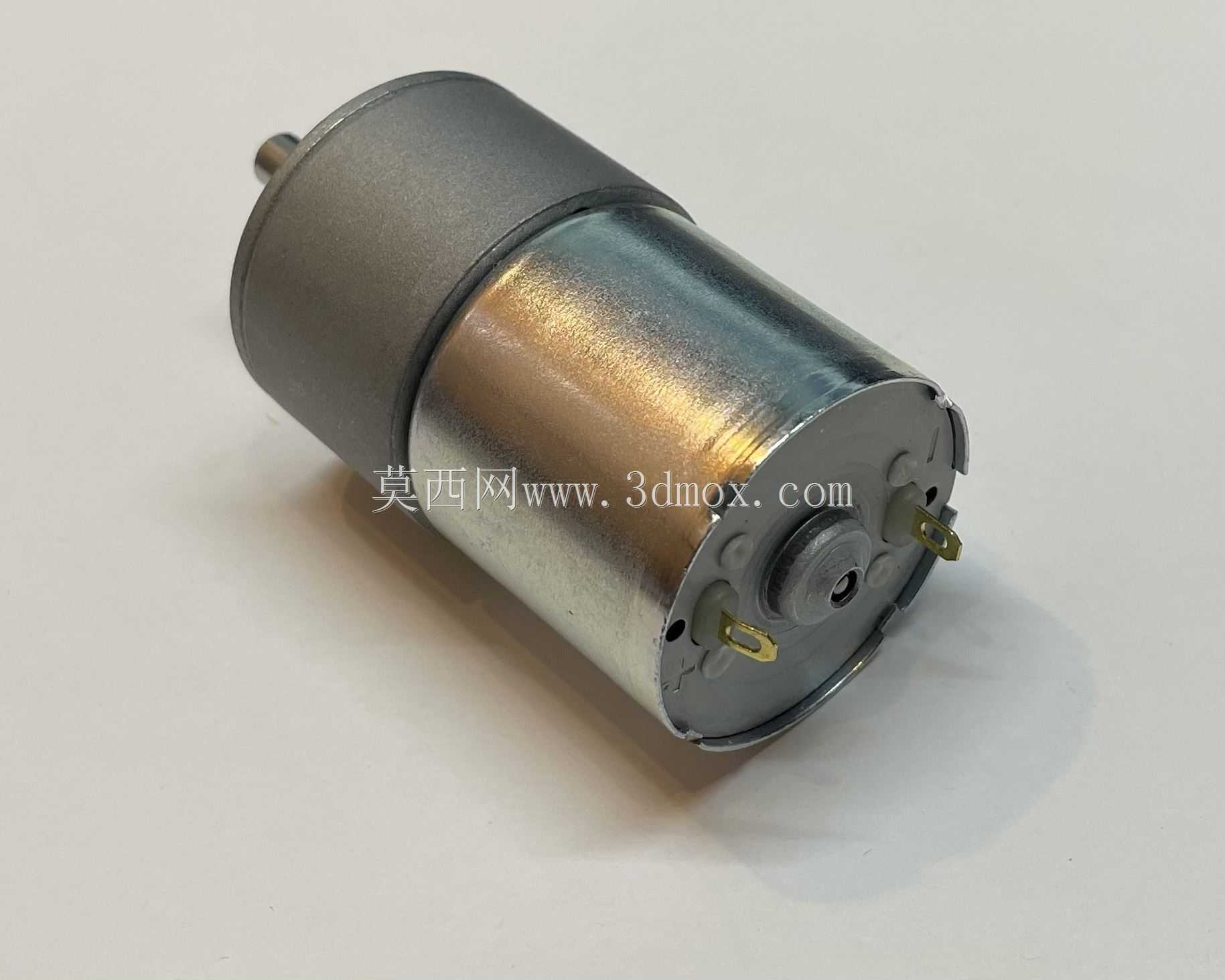

　　这款低压直流减速动力单元，核心适配12V直流供电场景，输出转速标定为100RPM，在小型自动化执行机构、桌面级创客设备、小型智能传动装置中有着广泛的适配空间。从结构设计逻辑来看，整机采用同轴式分层布局，上部为行星齿轮减速舱，下部为直流驱动电机本体，输出轴采用单出轴光轴配合扁位的设计，既可以通过过盈配合直连负载轮系，也可以搭配联轴器对接外部传动结构，适配多种安装连接需求。

　　在实际选型应用中，这类减速电机常被用于小型传送带驱动、智能小车动力输出、电动阀门执行、小型升降机构动力源等场景，其自带的减速结构能够将直流电机的高转速低扭矩输出，转化为低转速大扭矩的动力输出，匹配低速重载的小型传动需求，无需额外外接减速结构，能够大幅缩小设备整体的安装空间。设计阶段针对安装边界做了统一规划，减速舱端盖预留了均匀分布的安装螺孔，可直接通过螺栓固定在设备安装面板上，电机本体采用圆柱式外壳，既可以通过卡箍抱紧式安装，也可以适配定制的安装座完成固定，安装方式灵活，能够适配不同结构的设备机架设计。

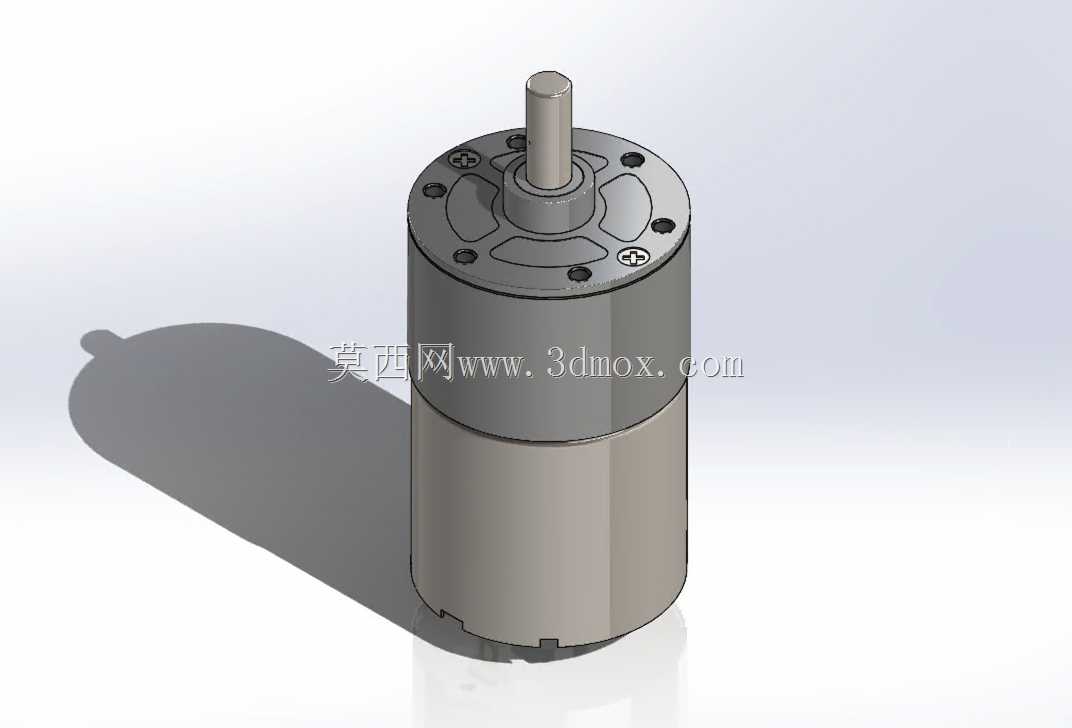

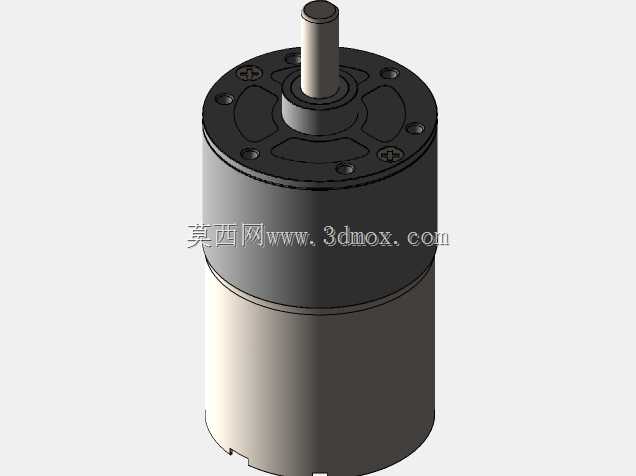

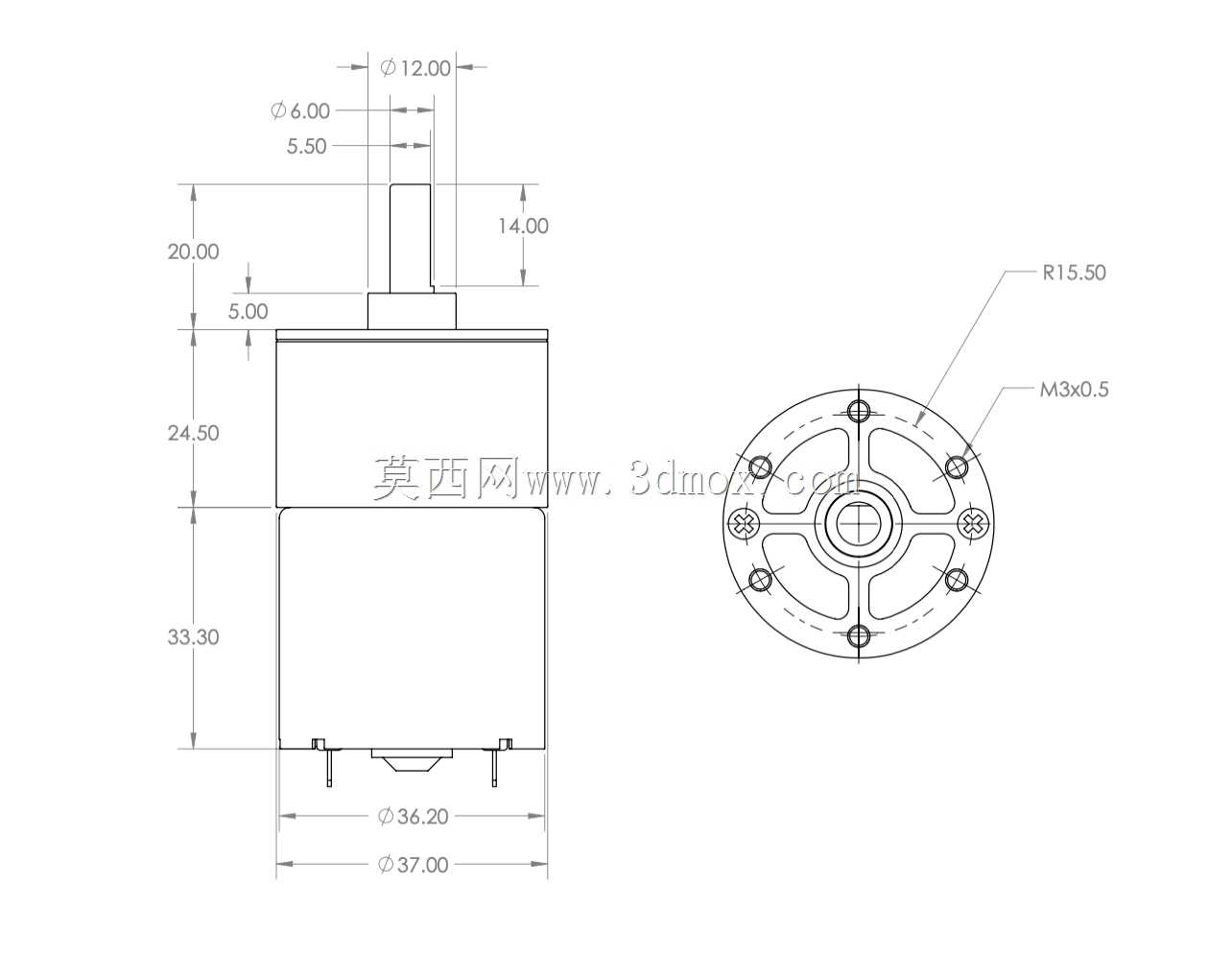

　　尺寸设计上，整机采用同轴圆柱构型，输出轴直径、减速舱外径、电机本体外径、整机总长度均做了标准化适配，单位采用公制毫米标注，能够直接对接常用的小型传动件安装尺寸，无需额外做轴径转接或者结构避让。设计过程中考虑到不同供电电压下的尺寸公差波动，预留了合理的安装间隙，避免因电压波动导致的本体尺寸微变带来的安装卡滞问题。齿轮减速舱采用密封式结构设计，能够在日常使用中阻挡粉尘进入齿轮啮合区域，降低齿轮磨损速率，延长整机使用寿命，输出轴与端盖配合处做了限位结构，能够承受一定的径向负载，适配带轮、齿轮等直接挂载的使用场景，无需额外添加支撑轴承座，简化整体设备的结构设计流程。在三维建模过程中，完整还原了端盖固定螺孔、输出轴扁位、本体卡扣定位槽等细节结构，能够直接用于设备的整体装配干涉检查，也可以用于安装工装的设计验证，帮助结构设计人员快速完成动力单元的选型适配与布局规划，减少实物打样验证的迭代次数。
