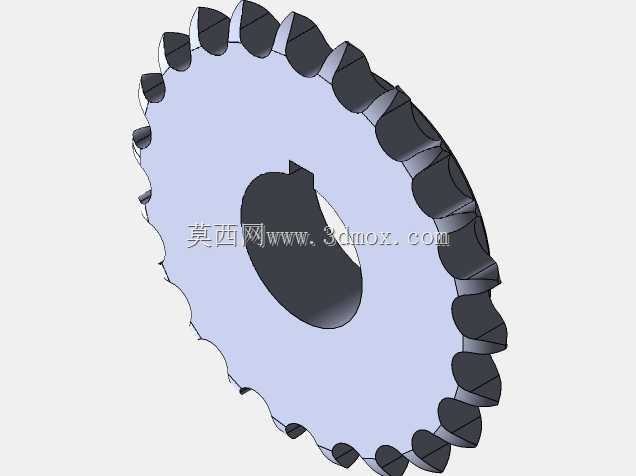

带键槽齿形链轮传动零件结构设计

　　这款链轮的设计完全围绕链传动的实际啮合需求展开，日常在各类输送线、机床进给机构、农用传动设备、小型动力传输单元中都能见到这类零件的身影，它的核心作用是和配套链条形成稳定啮合，把旋转动力从主动端传递到从动端，相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装中心距的容错度更高，适合中低速、大扭矩的动力传输场景。从结构细节来看，轮齿的齿廓曲线完全匹配对应节距的链条滚子尺寸，每个齿的啮合面都做了适配的圆弧过渡，避免啮合过程中出现卡滞、滚子硬接触磨损的问题，齿顶的修型处理能让链条在啮入啮出的时候更顺滑，减少传动过程中的冲击和噪音。中心的安装孔采用带键槽的设计，这是轴类零件传动的经典连接结构，键槽的尺寸和位置公差直接决定了传动的同轴度，

　　能避免链轮在轴上出现周向窜动，保证动力传输过程中不会出现空程，安装时只需要将孔对准传动轴的对应轴径，嵌入平键再做轴向固定即可，安装边界适配常规的圆轴配合公差，不需要额外做定制化的轴端改型。轮体的辐板部分采用等厚度的实体结构，这种设计适合中小尺寸的链轮，既可以保证整体的结构强度，承受传动过程中的径向载荷和周向扭矩，又不会因为结构过于冗余增加不必要的转动惯量，在频繁启停的传动场景下，能减少驱动端的启动负载。设计过程中优先考虑了啮合的重合度，保证任意时刻都有足够的轮齿和链条滚子接触，避免出现跳齿的问题，齿根的圆角处理可以分散应力集中，在长期承受交变载荷的工况下，能降低齿根断裂的风险。这类链轮在实际选型时，需要匹配对应链条的节距、滚子直径，同时确认安装轴的轴径、键槽尺寸和传动比要求，三维建模过程中对齿形的参数化处理，能方便后续根据不同的传动需求快速调整齿数、孔径参数，直接导出工程图用于加工生产，不需要重复进行齿廓的绘制工作。
