50齿T5同步带轮6mm内孔传动件

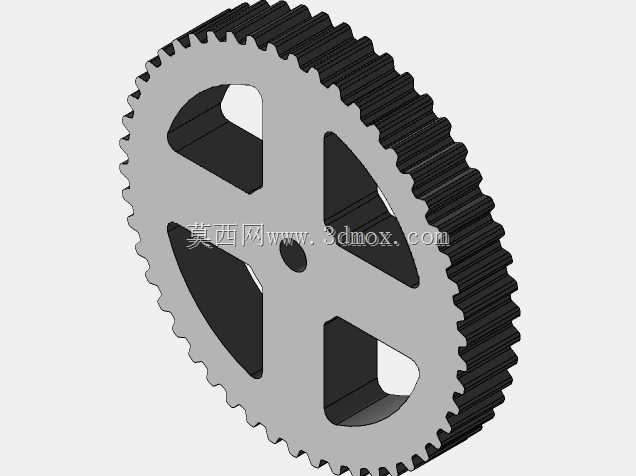

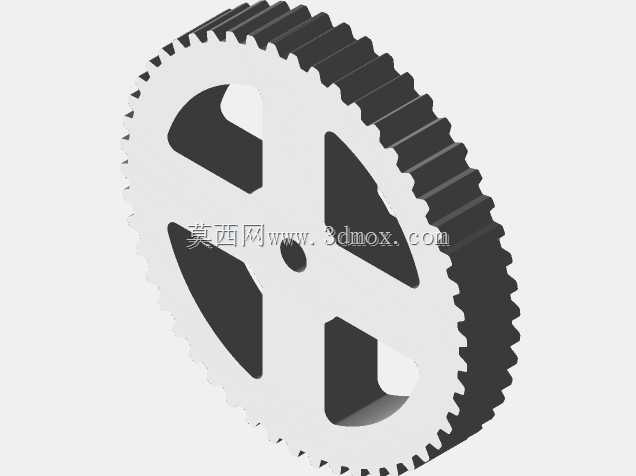

　　这款T5齿形的同步带轮，在轻载传动场景里的适配性很强，常见于小型自动化输送线、桌面级工装夹具的动力传递环节，也能适配小型通讯设备内部的走纸、进给传动结构，核心作用是通过和T5型同步带的齿形啮合，传递旋转动力同时保证传动比精准，不会出现平带传动的打滑丢转问题。从结构设计来看，这款带轮采用了辐条式镂空结构，没有做成实心轮体，主要是为了降低自身转动惯量，在高速往复启停的传动工况下，能减少电机的启动负载，同时镂空结构也能减少转动过程中的风阻，降低运行时的细微振动和噪音。带轮的内孔直径为6mm，属于标准的小径传动安装尺寸，适配市面上常见的6mm输出轴的小型减速电机、步进电机，安装时可以通过顶丝或者键槽实现周向固定，

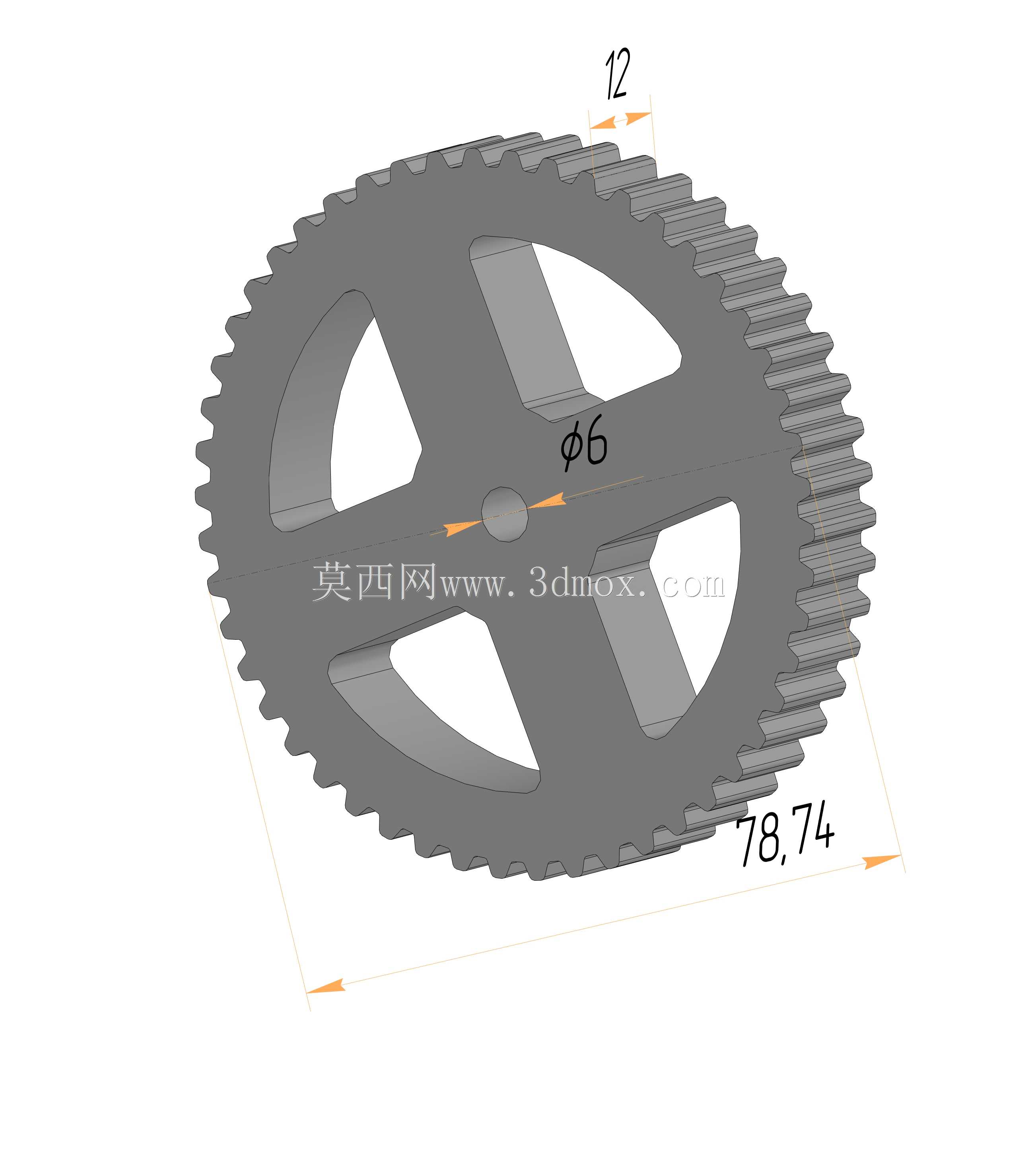

　　保证动力传递过程中轮体和轴不会出现相对转动。带轮的齿顶到内孔中心的外径尺寸为78.74mm，对应50齿的T5齿形参数，齿距严格匹配T5同步带的5mm齿距标准，啮合时齿面和带齿的接触面积均匀，不会出现卡齿、跳齿的问题。轮体的轮毂宽度为12mm，对应适配的T5同步带宽度上限为10mm，安装时需要注意带轮和电机轴的轴向定位，保证带轮的齿面和同步带完全对齐，避免出现带体偏磨、单边受力的情况，缩短同步带的使用寿命。在实际选型应用中，这款带轮适合传递扭矩在5N·m以内的轻载传动场景，比如小型3D打印机的进给传动、桌面型贴标机的标签送进机构、小型通讯终端的内部走纸结构，这类场景对传动精度有一定要求，同时不需要太大的传递扭矩，

　　辐条式的轻量化结构刚好匹配这类工况的需求。建模过程中严格遵循T5同步带轮的齿形标准，齿廓采用渐开线拟合，保证和标准T5同步带啮合时的侧隙在合理范围内，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致安装困难、啮合卡顿。轮体的辐条采用对称式四孔设计，四个镂空窗口均匀分布在轮辐位置，在保证轮体结构强度的前提下最大化去除冗余材料，经过受力校核，在额定传递扭矩下，轮辐位置的最大应力远低于常用铝合金、工程塑料的许用应力值，不会出现轮体变形、断齿的问题。内孔位置设计有标准的顶丝孔位，安装时可以通过紧定螺钉直接固定在电机轴上，不需要额外加工键槽，降低了安装加工的难度，适合快速装配的小型设备场景。
