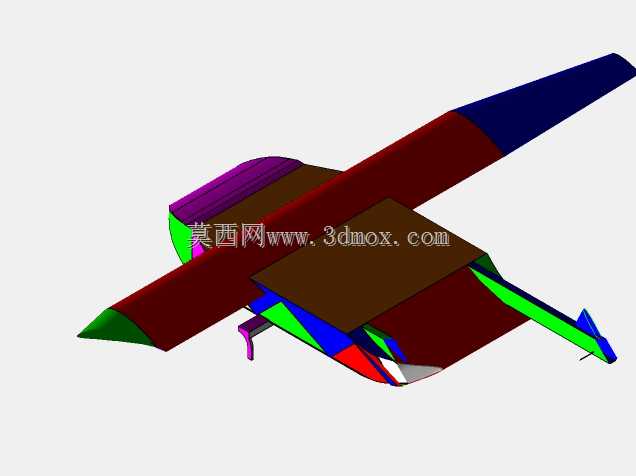

高雷达可观测雷达诱饵靶机三维结构

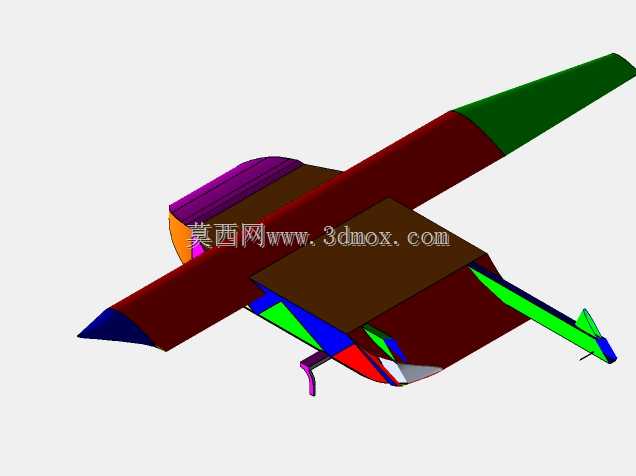

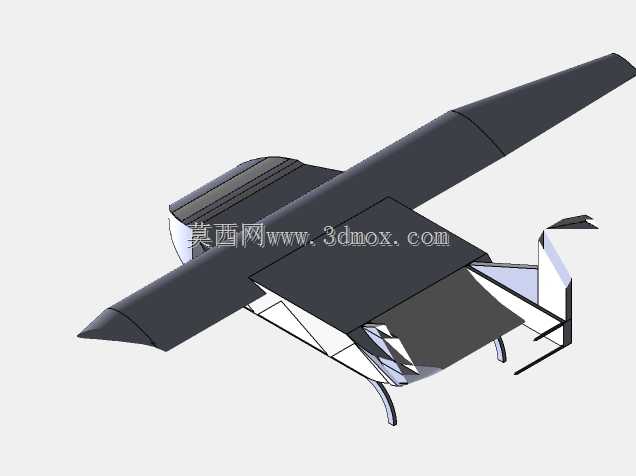

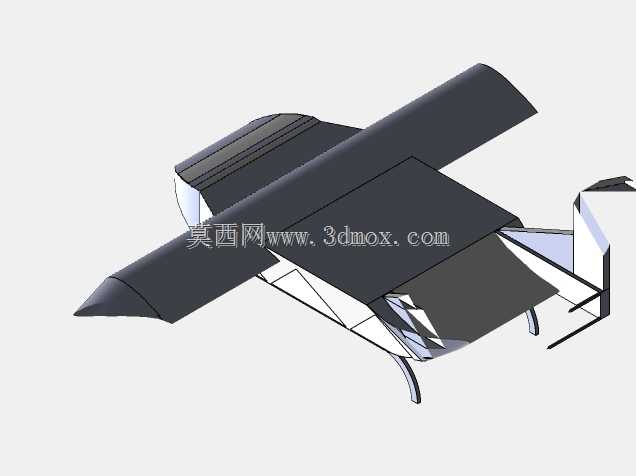

　　这款靶标飞行器的核心设计目标，是为防空武器系统的实战化训练、雷达探测性能校验提供高仿真的空中模拟目标，替代真实战机完成高风险的测试打靶科目，大幅降低训练成本与任务风险。从结构设计逻辑来看，整机采用飞翼式无尾布局，这种构型一方面能压缩结构自重，提升有效载荷占比，另一方面也可通过翼身融合的连续曲面，配合机身侧面预置的XFLR5角反射器阵列，精准调控雷达反射截面积，模拟典型第三代、第四代战机的雷达信号特征，满足不同训练场景下的目标特性模拟需求。

　　整机的尺寸参数完全围绕低空低速训练场景设定，全机总重控制在27kg级别，其中有效任务载荷重量为21kg，可兼容不同类型的信号模拟装置、靶标任务组件；翼展总长度6m，其中有效气动翼面长度为4.9m，机身总长3m，翼根弦长0.6m，这个尺寸边界既可以保证在低空100-500m飞行高度下具备足够的雷达可视面积，也能适配多数小型火箭助推发射、地面弹射起飞的场地要求，不需要专用的机场跑道即可完成部署。动力系统匹配的巡航速度为11m/s，对应时速30km/h，可在靶场空域内保持30分钟以上的续航时间，足够支撑单波次的导弹发射测试、雷达搜索跟踪训练科目。

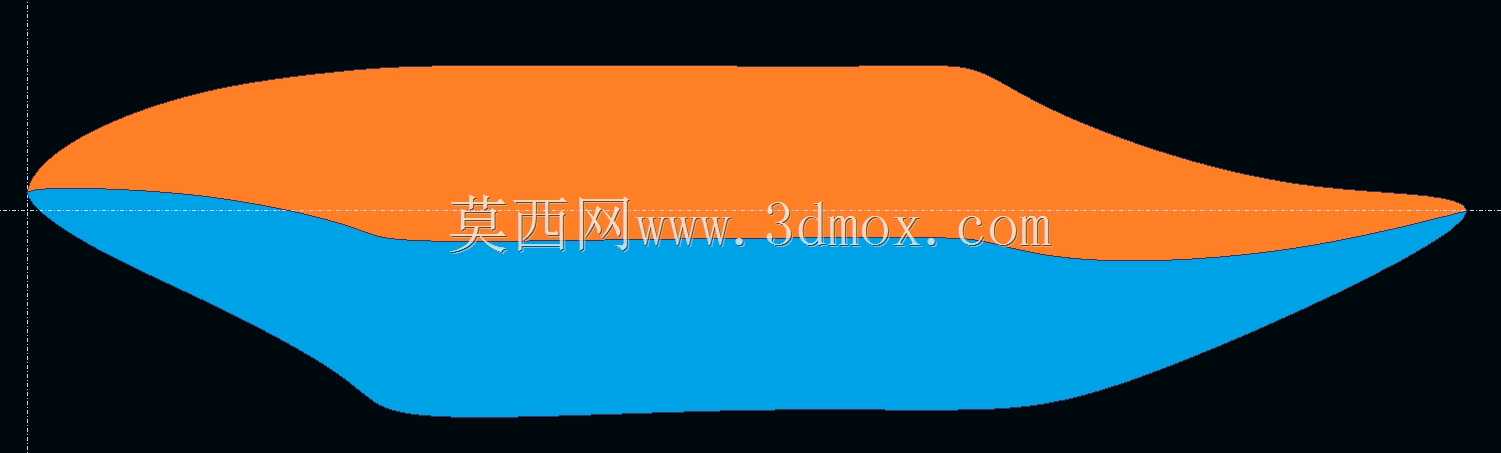

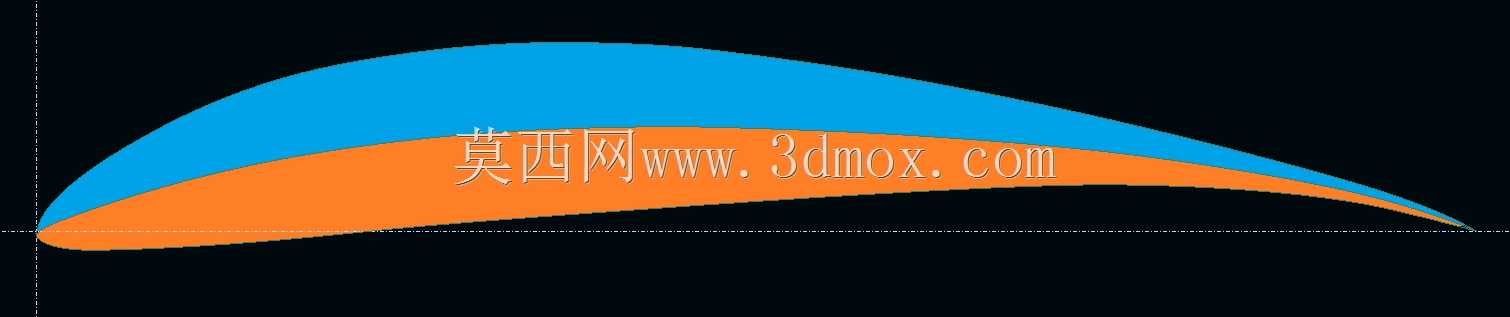

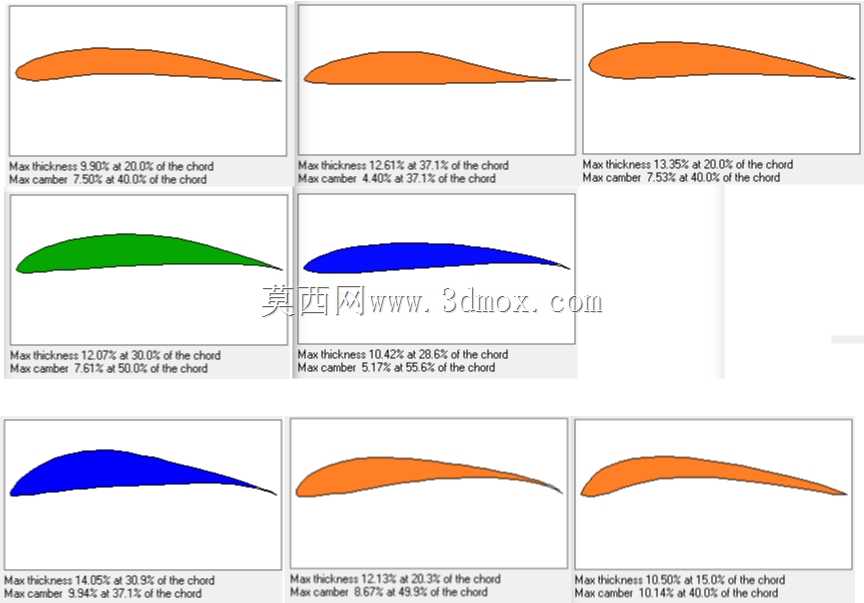

　　在细节设计上，翼型选用e216低雷诺数翼型，这种翼型在低速飞行状态下具备更高的升阻比，能在小推力工况下维持稳定的平飞姿态，同时失速迎角更大，可完成小半径转弯、低空突防模拟等战术动作，提升训练场景的拟真度。角反射器的安装位置经过精准测算，以50%的嵌入比例布置在机身侧面中段，既不会破坏整机的气动外形完整性，也能保证在360°方位角范围内都能输出稳定的雷达反射信号，避免出现信号闪烁、特征突变导致的雷达跟踪丢失问题。

　　任务拓展层面，这款靶机可适配台风战机配套的Ariel诱饵载荷，能够模拟战机自卫干扰、诱饵抛射的战术场景，用于测试防空系统的目标识别、抗干扰能力，也可根据训练需求换装红外特征模拟装置、RCS可调组件，覆盖从亚音速巡航导弹到战斗机的多类空中目标模拟需求。整机结构采用模块化分段设计，机翼、机身、尾翼段均可快速拆解，便于地面运输与快速组装，外场部署时间可控制在15分钟以内，适合靶场高频次的训练任务周转。结构选材上优先选用轻质复合材料，在保证结构强度的前提下进一步压缩自重，同时非金属材质的基体也便于通过内置金属反射体精准调控RCS值，避免机身本身的杂波反射干扰目标特征模拟精度。
