超音速宽体飞翼概念客机结构造型

　　该造型围绕高速民用飞行器的总体布置展开，核心思路是把长细比较大的机头、融合式三角翼、双发布局和宽体载客段放在同一套连续曲面中处理。机头采用尖锐细长的锥形轮廓，用于降低高速状态下的波阻；机身中线向后延伸，与两侧大面积后掠翼面平滑融合，使升力面和承压机体之间不再形成明显的台阶式分界。翼根区域厚度相对较大，既为主承力结构、燃油空间和系统管路预留容积，也让发动机短舱、尾喷口与翼后缘之间的连接关系更加集中。

　　从实际用途看，这类模型适合用于航空概念方案评审、高速飞机外形教学、飞翼布局演示以及结构布置讨论。它不是单纯按外观拉伸得到的曲面件，而是把动力系统位置、翼面后掠关系、尾喷口边界、机身载客段和起降姿态想象整合在一个整体中。建模时需要特别注意翼面前缘、机身脊线和发动机舱之间的相切关系，若曲面连续性处理不当，在渲染或后续气动外形分析中会出现明显折痕，影响飞翼融合体的视觉真实性。

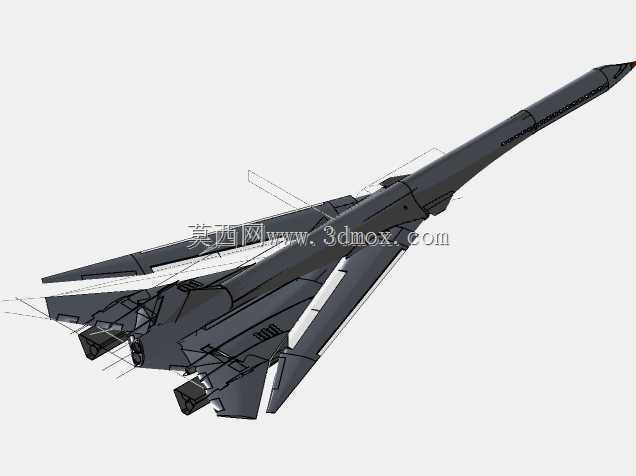

　　外形组织上，整机以狭长机头指向远端，翼面沿中后段向两侧展开，后缘保留较大的控制面区域。两台发动机布置在机身后下方，喷口截面以圆筒形边界收束，短舱外侧与翼面下缘相接，便于在详细设计阶段继续划分安装节、防火墙、维护口盖和热影响区。翼面内部可按翼梁、翼肋、整体壁板和油箱舱的逻辑进行二次拆分；机身段则可继续细化为驾驶舱、客舱、设备舱、起落架舱和尾部承力框。虽然概念方案强调高速飞行，但工程落地时仍需兼顾低速起降、俯仰配平、方向稳定和应急撤离等现实约束。

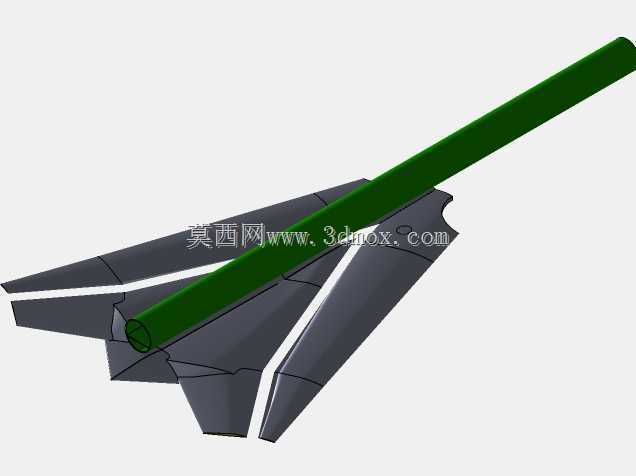

　　设计中较有特点的是可变后掠翼思路的表达。翼根附近的转轴区域承担翼面载荷传递，若进入详细结构阶段，需要在转轴周围布置加强框、钛合金承力接头、作动器支撑和密封整流罩。翼面后掠角度变化会同时影响气动中心、重心包线、起落架擦地角和外挂物间隙，因此模型在外形上保留了清晰的翼根转折和后缘控制面边界，方便设计者后续讨论不同状态下的干涉问题。

　　安装边界方面，发动机短舱与机身尾段之间应留出维护拆装空间，喷口后方不能布置耐热能力不足的结构件；机翼后缘控制面需要预留铰链线和作动器行程；机身下部若设置主起落架舱，应保证轮胎收放路径不与翼梁、燃油箱和发动机进气道冲突。客舱部分按宽体双通道的想象进行布置，窗口、舱门和应急出口在后续细化时必须与隔框位置协调，不能只依据外观曲面随意开设。

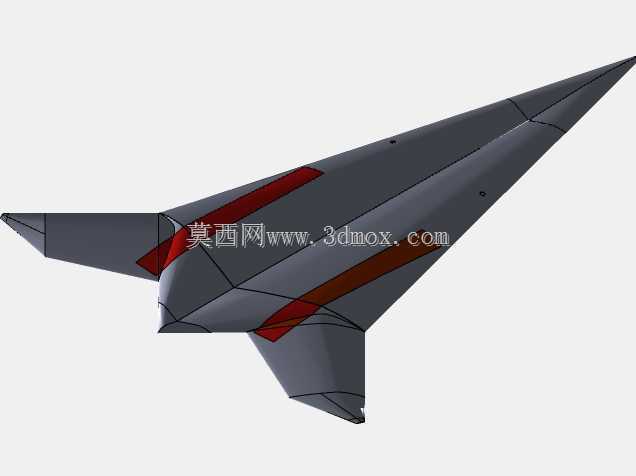

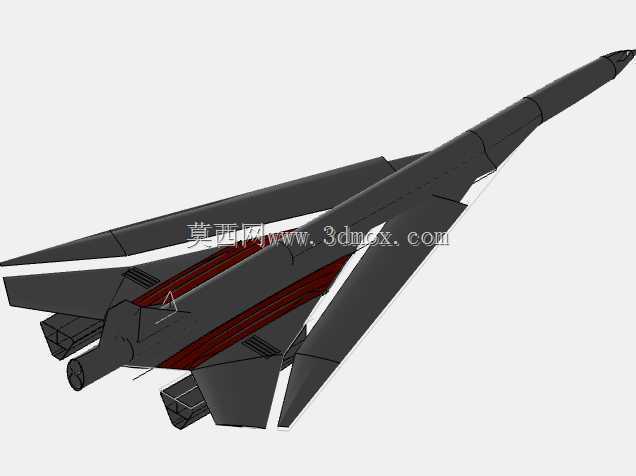

　　建模操作层面，尖锐机头适合用多段引导线控制截面收缩率，避免末端曲面扭曲；大面积翼面应先建立翼型站位，再通过前缘点、后缘点和上下面控制线生成主体；发动机短舱可独立完成回转体和安装节定位，再与融合体进行布尔合并或曲面修剪。红色内部区域在模型中起到结构分区提示作用，可理解为翼身融合处的承力骨架或热防护相关区域，实际工程中需要根据材料、温度和载荷重新定义。整体造型为高速飞机概念设计提供了清晰的三维骨架，可用于继续深化气动外形、结构分区、动力安装和客舱布置。
