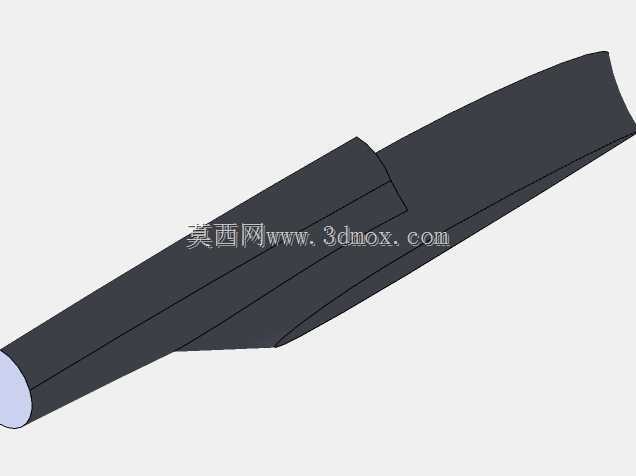

飞行器翼身融合段曲面结构三维数模

　　该数模呈现的是飞行器翼身过渡融合段的曲面结构，这类构件在固定翼飞行器、长航时无人机的气动布局中承担着核心的气流梳理作用，实际应用场景覆盖低空通用航空飞行器、小型无人侦察平台、缩比气动验证样机的结构设计环节，是衔接主机身与主翼面的关键过渡部件。从实际用途来看，该段结构直接决定了翼根区域的气流附着效果，能够大幅降低翼身交接处的压差阻力与诱导阻力，避免飞行过程中翼根位置出现过早的气流分离，提升飞行器在亚音速飞行阶段的升阻比，同时该段结构也是机身主承力结构向翼面传力的关键路径，需要兼顾气动外形精度与内部结构的传力合理性。从功能特性上看，该结构采用连续变曲率的曲面设计，从圆柱段的机身截面平滑过渡到翼面的翼型截面，整个曲面没有突兀的折角，

　　曲面的G2连续性能够保证气流沿表面流动时不会产生局部的涡流扰动，外露的端面预留了与机身段、翼面段的对接安装边，安装边的位置设置了均匀的连接孔位基准，能够保证后续装配时的同轴度与贴合度，避免装配阶差影响气动效果。在设计思路层面，建模时首先确定了机身圆柱段的基准轴线与翼面的翼型基准弦线，通过多组控制截面的放样操作生成基础曲面，再针对翼根处的气流干扰区域对曲面曲率进行微调，保证不同截面之间的曲率过渡平滑，同时在曲面内侧预留了承力肋的安装空间，能够在不破坏外表面气动外形的前提下，布置内部的加强结构与设备走线通道。外形尺寸与安装边界方面，该段结构的轴向长度根据翼根弦长比例确定，圆柱端的直径匹配对应规格机身的截面尺寸，

　　翼面连接端的截面弦长与对应主翼的根弦尺寸完全匹配，安装边的搭接宽度设置为满足结构连接强度要求的标准值，所有对接面的平面度公差控制在气动外形要求的范围内，既能够保证装配时的密封效果，也能避免对接阶差带来的额外阻力。在实际工程应用中，这类翼身融合段的数模可以直接导入气动仿真软件进行流场分析，验证不同迎角下的气流分离情况，也可以作为结构有限元分析的基础模型，校核机动飞行工况下的结构应力分布，还能够直接用于缩比验证机的3D打印加工或者复合材料铺层模具的设计，缩短飞行器原型件的研发迭代周期。建模过程中对曲面的加厚厚度做了对应壁厚的设置，匹配小型飞行器常用的复合材料蒙皮厚度，同时在曲面的转折位置做了局部的曲率优化，避免加工过程中出现曲率过小导致的铺层起皱或者打印支撑过多的问题，对接端面的孔位基准采用统一的装配坐标系，能够和机身、翼面的数模直接进行虚拟装配，检查是否存在干涉问题，提前规避实际装配时的修配工作量。
