矿用浮选机多孔端盖结构三维设计

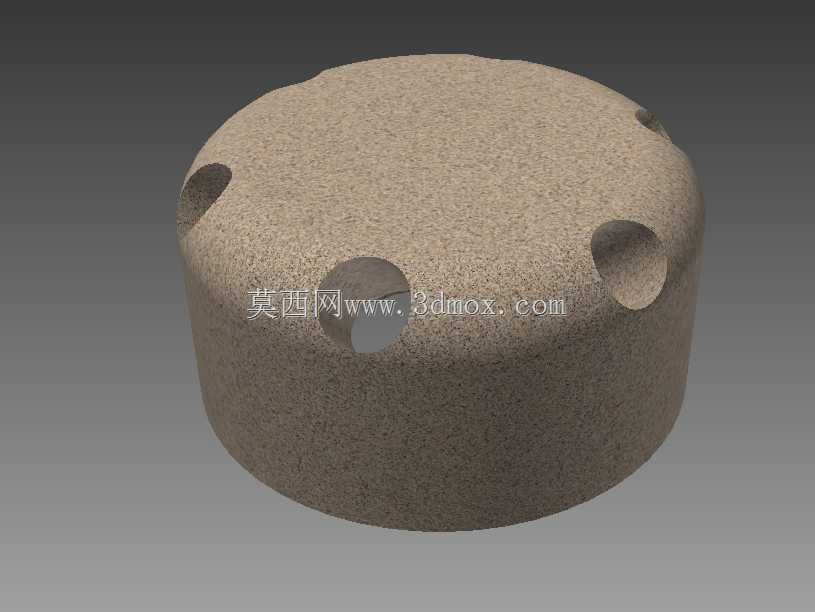

　　该部件为浮选机槽体配套的多孔端盖结构，主要应用于有色金属、黑色金属及非金属矿物分选作业的浮选机组中，作为槽体端部的密封与介质导流承载构件使用。从实际选矿生产线的运行工况来看，浮选机槽体长期处于矿浆浸泡、药剂腐蚀与矿粒冲刷的复合环境中，该端盖的设计首先考虑了安装适配性，整体采用短圆柱式主体结构，外径与浮选机槽体端部的安装止口尺寸完全匹配，安装时可直接嵌入槽体端部的定位槽内，无需额外加工适配衬板，大幅降低现场安装的调整工作量。端盖端面均匀分布的多个通孔，并非随意排布，每个孔位的轴线均与槽体内部的充气导流管、药剂添加管路的安装位置一一对应，孔位的同轴度公差控制在0.1mm以内，可避免管路安装后出现偏斜导致的矿浆泄漏、充气量分布不均问题。

　　设计过程中特意将端盖的壁厚设置为渐变结构，靠近槽体内部的一侧壁厚略大于外侧，主要是为了抵消矿浆长期冲刷带来的磨损量，延长部件的更换周期，同时端面的孔口位置均做了R2的圆角过渡处理，避免管路安装时切割密封胶圈，也能减少矿浆在孔口位置的紊流扰动，保证槽内矿浆液面的稳定性。从安装边界来看，该端盖的轴向安装预留间隙控制在2mm以内，既可以补偿槽体焊接加工带来的尺寸误差，也不会因为间隙过大导致矿浆积存形成结垢堵塞孔道。不同于常规的平板式端盖，该结构的圆柱侧壁与槽体内壁保持齐平，不会在槽内形成突出的结构死角，避免粗颗粒矿粒在端部沉积造成槽体有效容积减小，同时齐平的内壁也能减少叶轮搅拌时的局部阻力，降低浮选机的运行能耗。在实际选型适配时，

　　该端盖可直接匹配6立方规格的浮选机槽体，无需对原有槽体的端部结构进行改造，替换原有磨损端盖时仅需拆卸端部的固定压条即可完成更换，单部件更换作业可在半小时内完成，大幅减少生产线的停机维护时间。设计阶段还考虑了不同矿物分选的工况差异，端面的孔位数量与孔径可根据实际的充气量、药剂添加点数量进行调整，当前模型的孔位排布为常规粗选作业的标准配置，若应用于精选作业可适当减小孔径提升充气的细碎度，若应用于扫选作业可增加孔位数量提升整体充气量，结构本身具备较强的工况适配性。
