矿用多层振动式物料分选筛分设备

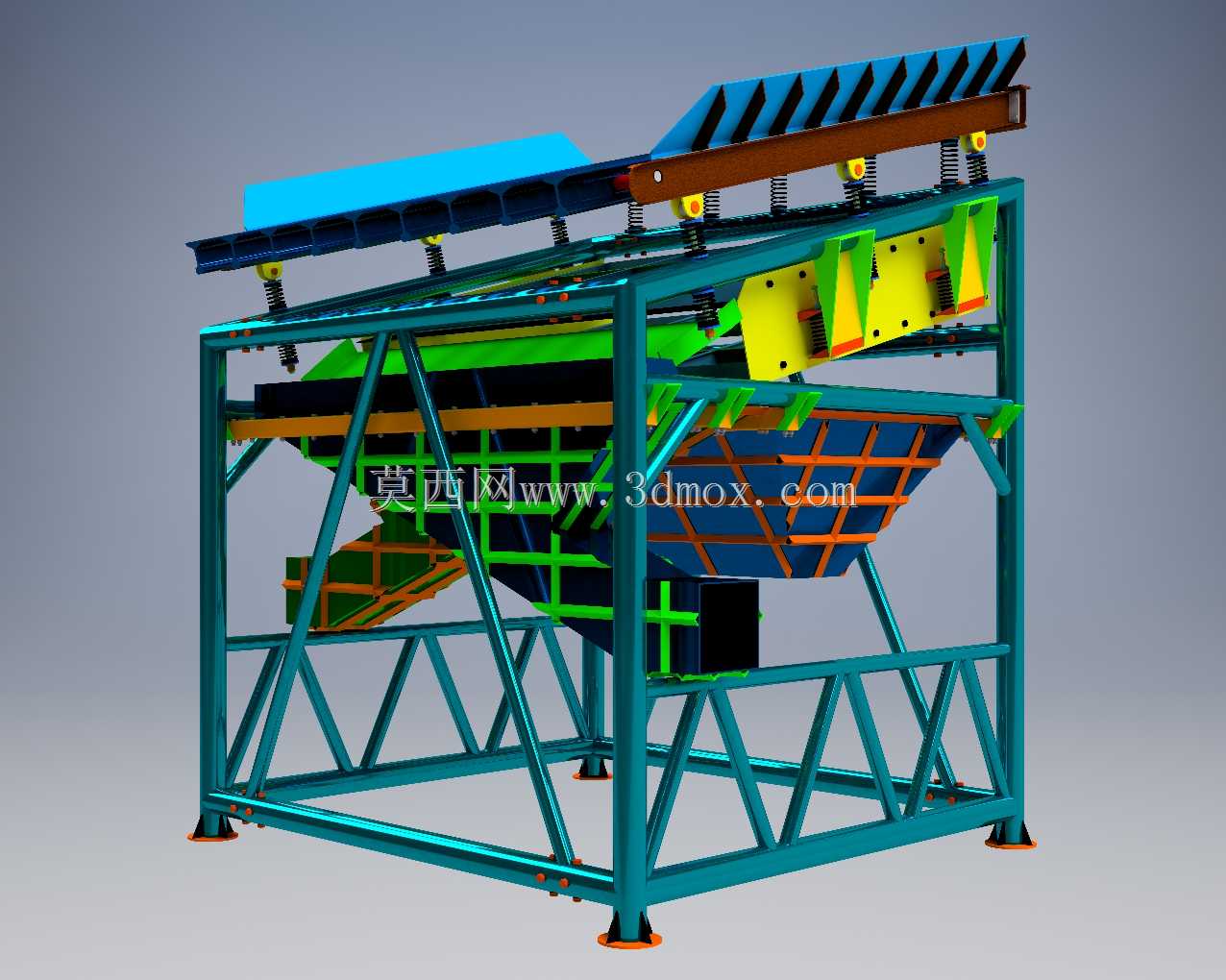

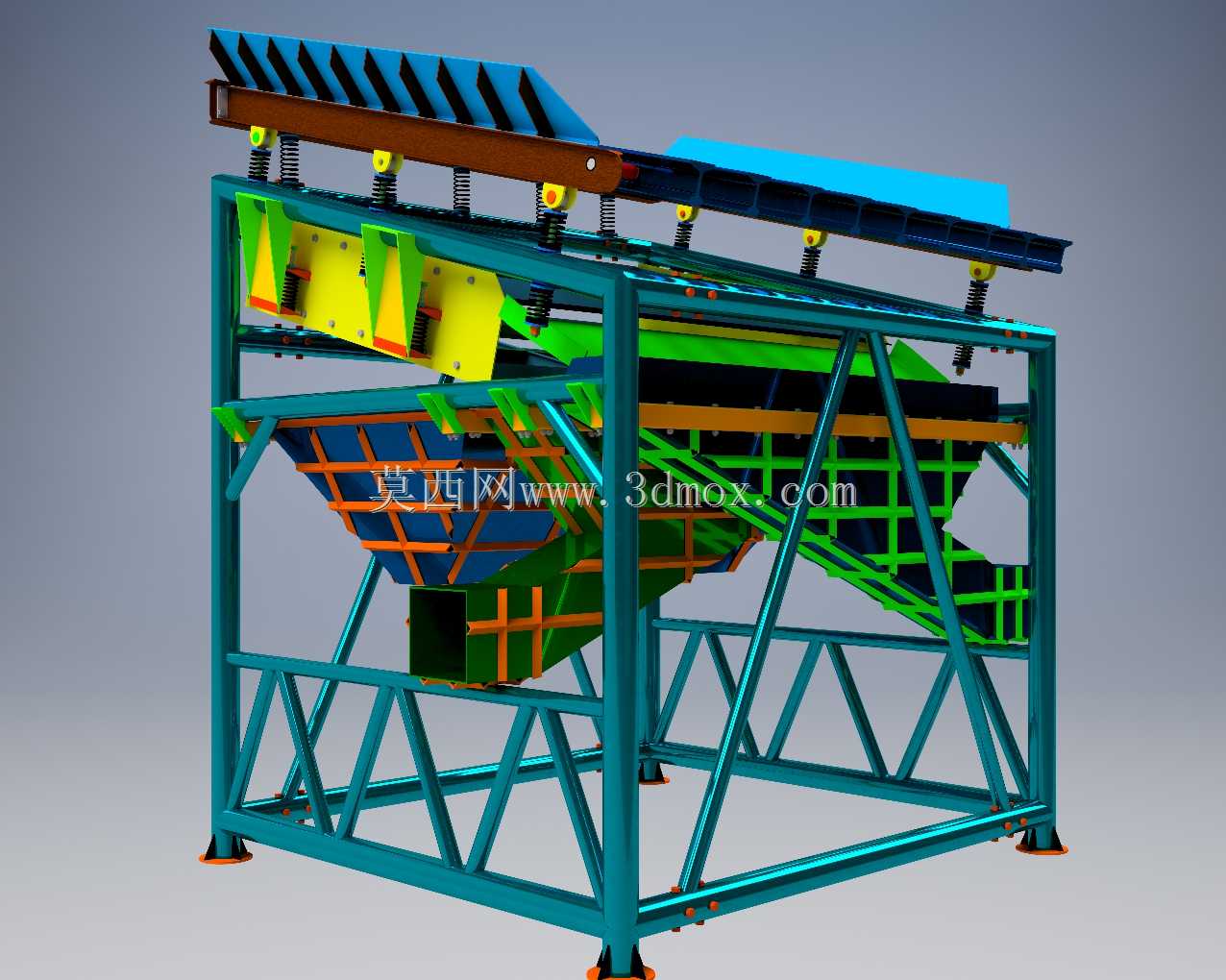

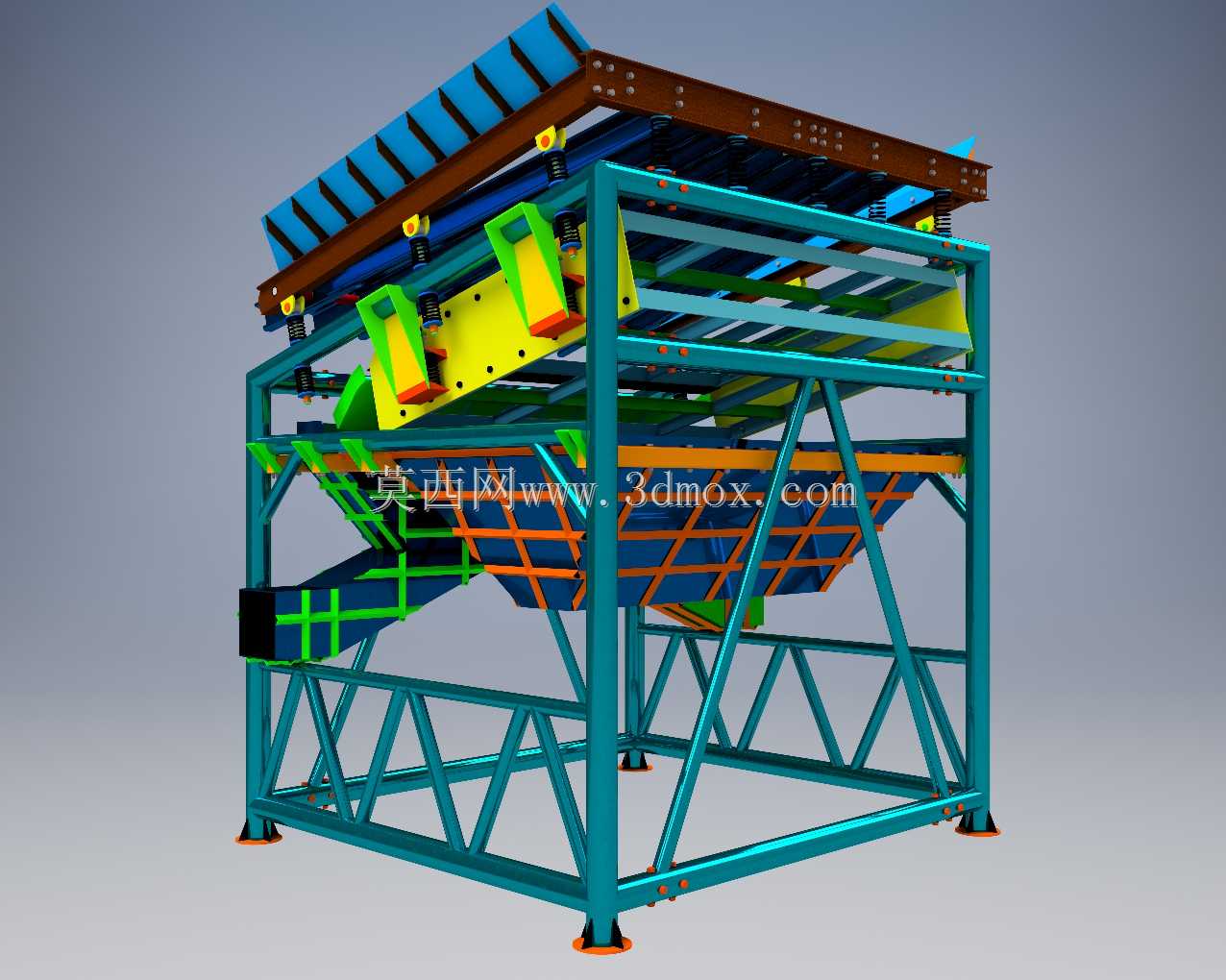

　　这款矿用筛分设备主要面向矿山采选作业的物料分级环节，可直接布置在粗碎工序之后、中细碎或磨矿工序之前的作业段，也可用于建材、化工行业的散状颗粒物料粒度分级作业，适配露天矿山固定选矿厂、井下临时筛分硐室等不同安装场景。设备整体采用方管焊接桁架式机架作为承载主体，桁架杆件采用等边三角形排布结构，可在控制整体机架重量的前提下，最大化提升机架的抗扭、抗弯刚度，避免设备长期高频振动下出现焊缝开裂、机架变形的问题，机架底部预留的安装支脚可直接通过膨胀螺栓固定在混凝土基础上，也可加装减震垫实现无基础快速安装，适配不同现场的安装条件。筛面采用多层倾斜布置结构，不同层筛网可根据作业需求更换不同孔径的筛板，

　　入料端设置的导料板可将来料均匀分散到整个筛面宽度方向，避免物料偏载导致筛分效率下降、筛网局部磨损过快的问题。筛箱与机架之间采用圆柱螺旋压缩弹簧作为减振元件，弹簧沿筛箱两侧对称布置，可有效隔绝筛箱振动向机架、基础的传递，降低作业时的基础动载荷，减少对周边配套设备的振动干扰。筛面的倾斜角度经过反复校核，既保证物料在筛面上有足够的停留时间完成透筛，又能让筛上物料依靠自身重力沿筛面向出料端顺畅滑移，避免物料堆积堵孔。设备的侧护板采用加厚钢板折弯成型，与筛箱横梁采用螺栓连接而非满焊固定，方便后期磨损后快速更换护板，降低维护成本。每层筛面下方均设置独立的出料溜槽，可将不同粒度级别的物料分别引导至对应的输送设备，实现一次入料完成多级粒度分级，

　　减少后续重复筛分的作业环节。建模过程中对弹簧的预压缩量、筛箱的振动轨迹预留了参数化调整接口，设计人员可根据不同处理量、不同物料特性快速调整筛面倾角、弹簧刚度等核心参数，无需重新搭建整体模型，大幅缩短同类型筛分设备的改型设计周期。
