三工位生态乐高砌块成型作业设备

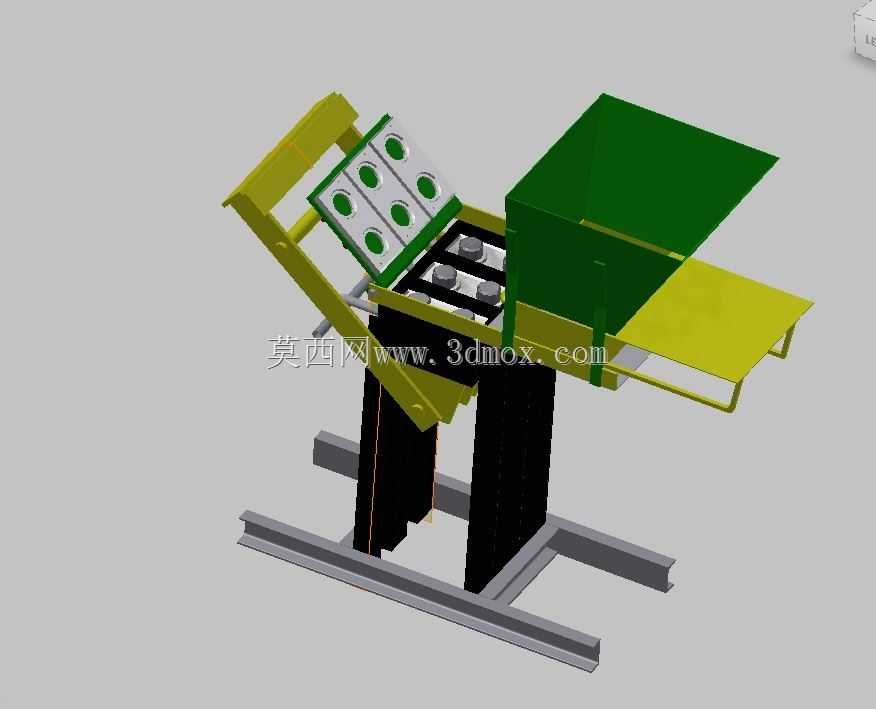

　　这款设备针对小型生态建材加工场景设计，主要服务于乐高式互锁生态砌块的小批量生产作业，适配村镇小型建材加工点、施工现场就地制砖、环保建材创业项目等使用场景，可利用建筑废渣、尾矿砂、固化土壤等环保原料生产带互锁结构的乐高式砌块，生产出的砌块无需砂浆即可通过凸凹结构拼接，大幅降低墙体砌筑的施工难度与材料成本。设备整体采用立式框架布局，底部设置两根平行的重型槽钢作为安装基座，基座预留了地脚螺栓安装孔位，可直接固定在硬化的混凝土地面上，无需额外制作复杂安装基础，整体安装占地长度约1.8米、宽度约0.9米，对作业场地的空间要求较低，适配小型加工场地的空间限制。设备左侧为砌块成型模腔工位，模架采用倾斜式开合结构，模腔内设置三组独立的成型腔，

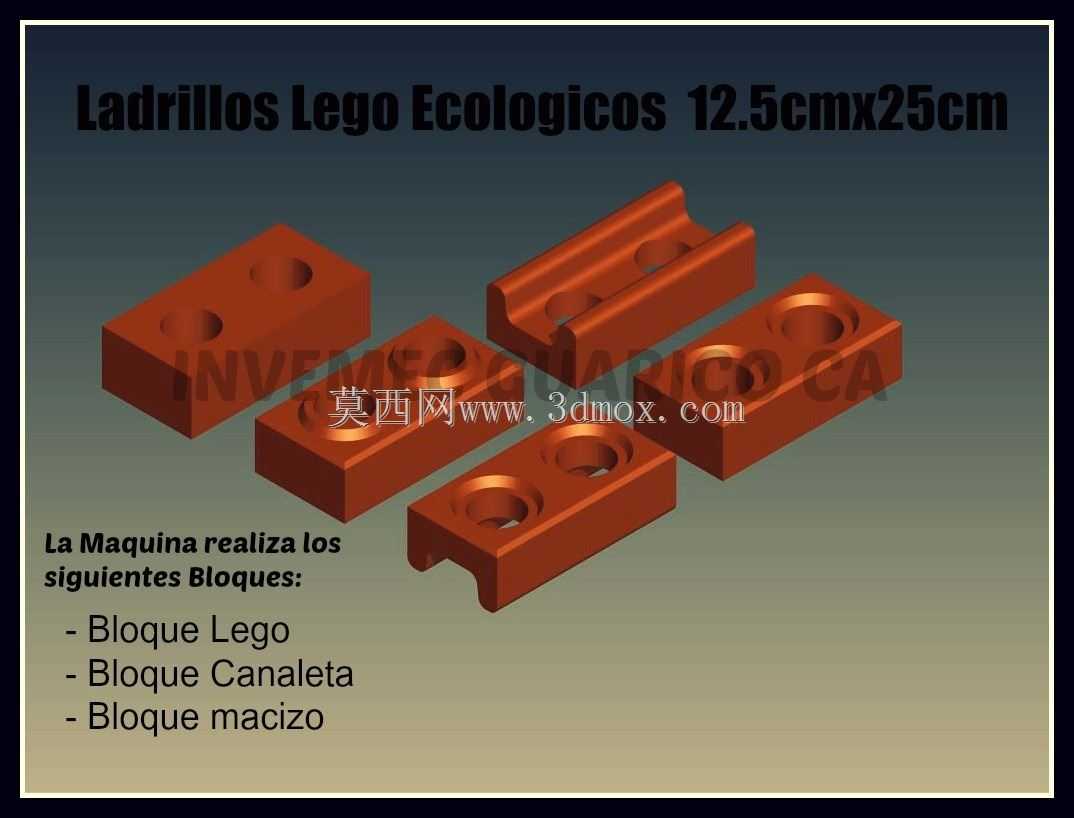

　　每个型腔对应一块标准乐高砌块的外形尺寸，型腔内部预制了砌块拼接所需的凸台与凹槽结构，合模后可通过上压机构完成原料的压制成型，开模时倾斜式模架可自动完成脱模动作，无需额外配置顶出机构，简化了设备的传动结构。设备右侧为原料储料与给料工位，设置敞口式储料斗，储料斗下方连接平置给料平台，可将混合好的原料定量送入成型模腔内，给料平台的行程与模腔位置精准匹配，避免原料撒漏造成的浪费。设备的支撑立柱采用加厚矩形钢管焊接而成，模架与储料斗的连接部位设置了加强筋板，可承受压制作业时的交变载荷，避免长期作业出现结构变形。从设计思路来看，这款设备优先考虑了小型作业场景的实用性，没有配置复杂的自动化送料、输送结构，整体结构简单易维护，

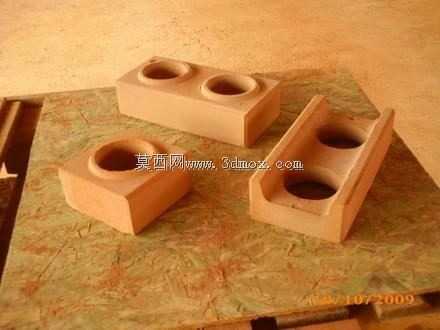

　　普通机修人员即可完成日常的保养与易损件更换，模腔部分采用可拆换设计，后续可根据生产需求更换不同规格的砌块型腔，适配不同尺寸的乐高砌块生产需求。设备的操作工位设置在模架侧方，操作人员可同时完成原料装填、模架开合、砌块取出的全套作业，单台设备仅需1名操作人员即可完成生产，人力成本较低。生产出的乐高式生态砌块可用于低层建筑墙体、景观挡墙、临时围挡、户外步道铺装等多个场景，砌块的互锁结构可提升墙体的整体稳定性，同时生产过程可消纳大量工业固废，符合生态建材的发展方向。设备的所有转动铰接点都配置了自润滑轴套，长期作业无需频繁加注润滑脂，降低了日常维护的工作量，给料平台与模腔的对接位置设置了定位挡块，保证每次给料的位置精度，避免出现砌块缺角、密度不均的问题。
