手动式混凝土砌块成型制砖设备结构

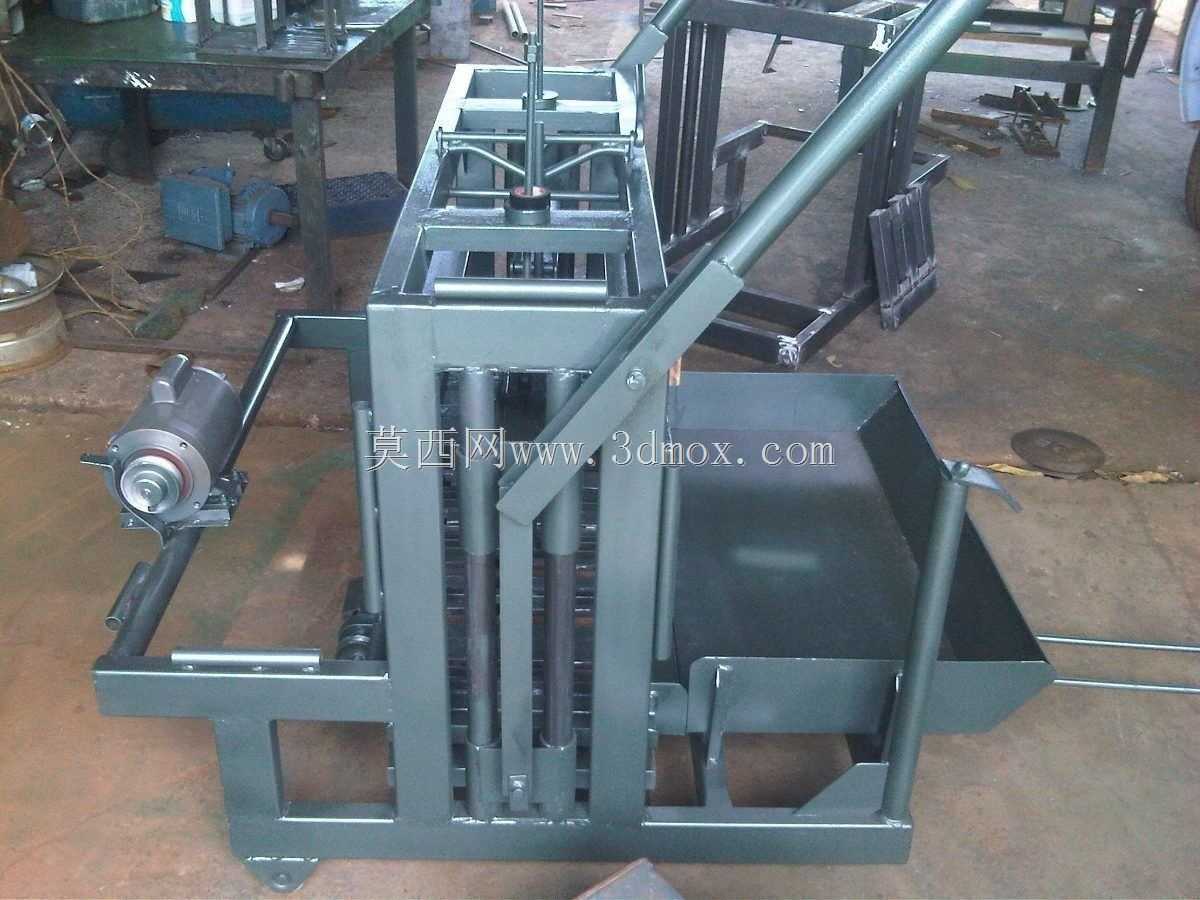

　　这款手动砌块成型设备主要面向村镇小型建材生产、零散施工点位的砌块自制场景，适配无稳定工业供电、产能需求不高的作业环境，可将拌合完成的混凝土混合料压制成标准规格的空心砌块，产出的砌块可用于民房墙体砌筑、临时围挡搭建、农田沟渠衬砌等工程场景，无需复杂配套生产线即可完成单机作业。设备整体采用方管焊接成型的框架式承载结构，主受力杆件选用壁厚不低于4mm的热轧方管，焊接位置做满焊处理后打磨焊渣，可承受压制成型过程中的交变载荷，长期作业不易出现框架变形问题。手动操作的长杠杆压臂采用杠杆力放大结构设计，操作端到铰接支点的力臂长度与压头行程端的力臂比经过匹配计算，操作人员仅需施加常规人力即可输出足够的压制成型力，保证砌块内部混合料的密实度达标，

　　无需额外配置液压站、电动驱动单元，设备整体自重控制在单人可借助简易工具移位的范围内，转场作业无需大型吊装设备配合。压头组件采用导向柱配合直线滑动的结构，四根垂直导向柱对称布置在压头两侧，压制过程中压头可沿导向柱垂直下行，避免压头偏斜导致的砌块壁厚不均、边角缺损问题，模腔尺寸按照常规小型空心砌块的通用规格设计，成型后的砌块尺寸误差可控制在砌筑施工允许的公差范围内，无需二次修整即可直接用于砌筑作业。料斗部分采用倾斜式溜料结构，拌合好的混合料倒入后可自然滑入模腔内部，无需额外的布料机构，每次投料前将压臂抬起至最高位，清理模腔内壁残留料渣后即可投入混合料，压下杠杆完成成型后，通过联动的脱模机构可将成型完成的砌块从模腔内顶出，

　　直接码放在托盘上进入养护工序。设备安装时仅需选择平整硬化的地面放置，调整四个支撑脚的高度保证设备框架处于水平状态即可，无需做预埋地脚螺栓固定，整体占地尺寸较小，作业时仅需预留操作人员站位、混合料堆放、成品砌块临时码放的空间即可，适合小规模作业的场地布局。从结构设计逻辑来看，这款设备优先考虑了低门槛使用、低维护成本的需求，所有转动铰接位置均采用可拆卸的销轴配合耐磨衬套结构，长期使用出现磨损后仅需更换衬套即可恢复配合精度，无需整体更换杆件，设备没有复杂的电控、液压元件，日常维护仅需定期在铰接位置加注润滑脂、检查焊接位置是否出现开裂即可，没有过高的运维技术要求，适配基层作业人员的操作维护能力。
